Tempat asal: | ZhangJiagang, Jiangsu, Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ISO9001 , ASME , GradeA , SGS , EN ,TUV |
Nomor model: | Kustomisasi |
Kuantitas min Order: | 1 Set / Set 10 ton |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Paket Standar Layak Laut |
Waktu pengiriman: | 50-100 hari |
Syarat-syarat pembayaran: | Serikat Barat, L / C, T / T |
Menyediakan kemampuan: | 500 ton / Bulan |
Kondisi: | Baru | Jenis: | Tabung dinding Air Boiler |
---|---|---|---|
Spesifikasi: | Disesuaikan | Kode HS: | 3215960855 |
Rentang Aplikasi: | Pembangkit listrik, Industri | Nama: | Panel Dinding Air |
Cahaya Tinggi: | panel dinding air boiler,tabung dinding air boiler |

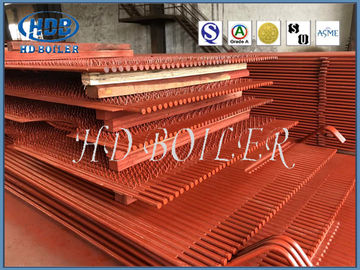

Panel Dinding Air Boiler Standar ASME Efisien Tinggi, Tabung Dinding Air Di Boiler
Deskripsi panel dinding air
Biasanya diletakkan secara vertikal di permukaan bagian dalam dinding tungku, ini terutama digunakan untuk menyerap panas radiasi dari nyala api dan gas buang suhu tinggi di tungku. Ini adalah jenis utama permukaan pemanas evaporatif boiler modern dan juga dasar bagian dari loop sirkulasi air boiler. Karena peran dinding tungku pendinginan dan pelindung, maka namanya.
Dinding pendingin air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku agar tidak rusak pada suhu tinggi. Kemudian, sebagai hasil dari fungsi pertukaran panas yang baik, secara bertahap menggantikan drum menjadi pemanas utama. bagian-bagian ketel.
Permukaan pemanas evaporatif yang terdiri dari banyak pipa paralel diatur di dinding bagian dalam tungku boiler. Peran dinding air adalah untuk menyerap panas radiasi dari nyala api suhu tinggi atau gas buang di tungku, menghasilkan uap atau air panas di pipa, kurangi suhu dinding tungku, dan lindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala sangat tinggi dan intensitas radiasi termal sangat tinggi. Boiler mengandung 40 hingga 50 persen atau lebih dari panas yang diserap oleh dinding air. Dengan pengecualian beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas evaporatif utama.
Parameter
Nama | Panel air membran |
Bahan | Baja karbon, Paduan, Stainless steel |
Ukuran tabung | 38 - 76 mm, atau sesuai kebutuhan |
Standar | ISO, ASME |
Model | bertabur |
Aplikasi | Dapat dipasang di sekitar ruang bakar boiler |
Jenis
Dinding air pipa ringan
Dinding air pipa ringan terdiri dari pipa baja boiler umum. Banyak digunakan dalam boiler berkapasitas kecil dan menengah.Derajat keketatan susunan dinding pendingin air diukur dengan perbandingan (s/d) antara jarak s pipa dan diameter luar d pipa.Kapasitas boiler kecil, s/d besar (1,5 ~ 2), tingkat pemanfaatan logam tinggi, dan kinerja pelindung dinding tungku buruk, dan dinding tungku berat biasanya dibangun dengan bata tahan api. Ketika kapasitas boiler meningkat, s/ d menurun (1,1 ~ 1,2), tingkat pemanfaatan logam rendah, dan dinding tungku ringan dapat diadopsi. Ketika s/d<1,1, dinding pipa dapat digunakan. Proses pembuatan dinding pendingin air pipa ringan sederhana dan tidak memerlukan peralatan mekanis yang besar.Namun, penyegelan boiler buruk, struktur dinding tungku rumit dan konstruksi sulit, dan struktur derek pendukung juga rumit.
Dinding air membran
Struktur kedap udara dari dinding air membran yang dilas oleh pipa dan sirip. Keuntungan: lebih sedikit kebocoran udara di tungku; Dinding pipa dapat diadopsi untuk mengurangi beban struktur baja dan mengurangi biaya boiler. Lebih mudah menggunakan struktur yang ditangguhkan dan meningkatkan sistem ekspansi termal. Cocok untuk produksi mekanis besar, tingkat perakitan tinggi; Kapasitas penyimpanan panas kecil, memperpendek waktu mulai dan berhenti. Kelemahannya adalah proses pembuatannya lebih kompleks. Kapasitas besar, suhu tinggi dan tinggi - boiler tekanan menggunakan dinding air membran.
Aplikasi
Dinding air boiler adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya.Dinding-dinding ini membentuk selungkup ruang bakar batubara.Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler.
Jaminan
1. Garansi satu tahun
2. Suku cadang tersedia dengan harga ex-pabrik
3. Tegangan berbeda tersedia
4. 100% diuji sebelum pengiriman
5. Bantu klien untuk mempersiapkan konstruksi pertama, dan juga dapat mengatur insinyur instruksi instalasi dan commissioning di tempat
6. Melatih operator lini pertama;
7. Memeriksa peralatan;
