Tempat asal: | Jiangsu, Cina |
Nama merek: | HDB |
Sertifikasi: | ISO9001 , SGS , TUV , ASME , EN |
Nomor model: | Header Manifold Boiler |
Kuantitas min Order: | 1 set |
---|---|
Syarat-syarat pembayaran: | L / C, T / T |
Aplikasi: | Utilitas / Pembangkit Listrik | Suhu kerja: | 445 Gelar |
---|---|---|---|
Tipe: | Sangat Super Kritis | Bahan: | 15CrMoG / 12Cr1MoVG |
Warna: | Disesuaikan | Pengepakan: | Paket Rangka Besi |
Cahaya Tinggi: | header di boiler,header dan manifold |

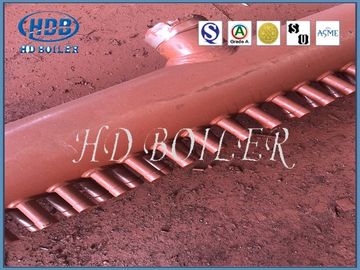

Header Manifold Boiler Standar Eropa, Pipa Header Boiler Uap
Keterangan
Untuk meningkatkan efisiensi boiler, boiler secara bertahap dikembangkan menjadi boiler tubular untuk meningkatkan area perpindahan panas.Air pot mengalir dari tong pot ke kotak bawah melalui tabung bawah, dan didistribusikan ke setiap bundel tabung oleh badan kotak.Air dalam bundel tabung ini secara terus-menerus menyerap energi panas dan terkumpul ke dalam badan kotak atas dan kemudian mengalir kembali ke dalam tong pot.Kami menyebut header badan kotak atas dan bawah.Header merupakan bagian penting dari boiler, yang terbagi menjadi header atas dan header bawah.
Fungsi utamanya adalah untuk mengumpulkan fluida kerja atau mendistribusikan kembali fluida kerja ke saluran pipa lain melalui header.Yaitu, untuk mengumpulkan, mencampur dan mendistribusikan fluida kerja, untuk memastikan fluida kerja didistribusikan dan dipanaskan secara merata.Header bawah, juga disebut kotak tahan kokas, terletak di kedua sisi jeruji dan bersentuhan langsung dengan lapisan batubara yang terbakar.Fungsinya untuk mendinginkan coking slag tanpa menempel pada dinding samping.
1 | Header merupakan bagian penting dari semua jenis boiler. |
2 | Uap dari tabung pembangkit dikumpulkan di header yang karena itu selalu di bawah tekanan. |
3 | Tekanan ini dapat bervariasi dari 300 psi hingga 2000 psi.Karena header selalu berada di bawah tekanan, kami sangat berhati-hati saat membuatnya. |
4 | Bergantung pada kapasitas pembangkitan boiler, ukuran header yang kami buat bervariasi dari 100 mm hingga 600 mm NB.Rintisan dengan berbagai ukuran dilas dengan sangat hati-hati ke badan utama header untuk memberikan bukaan yang diinginkan dari header. |
rincian
Tekanan dan suhu yang harus ditahan oleh header bergantung pada komponen yang terhubung dengannya.Header yang terhubung ke economizer atau panel dinding air tunduk pada persyaratan material yang lebih ringan daripada header yang terhubung ke superheater atau reheater.
Tergantung pada suhu dan tekanan header, Vallourec memasok tabung baja karbon ke baja feritik paduan tinggi seperti T/P91 atau T/P92, dengan ukuran mulai dari 88,9 mm hingga 406,4 mm.
Klasifikasi
Bahan | Baja karbon, Baja paduan, Baja tahan karat. |
Panjang | Sesuai dengan kebutuhan kostum. |
Kisaran suhu | 300℃~1500℃ |
Diameter (OD) | 76mm~914mm |
Fungsi
Header adalah alat kelengkapan pipa untuk mencampur zat kerja boiler dan memastikan pemanasan seragam zat kerja.Biasanya dinding tungku boiler industri terdiri dari deretan tabung (dinding berpendingin air), tetapi ukuran boiler sangat besar, dan strukturnya rumit.Itu tidak dapat menjamin bahwa zat yang bekerja di semua tabung menyerap panas yang sama.Ada banyak perbedaan dalam penyerapan panas di bagian yang berbeda.Memasang header dapat membuat zat kerja di setiap tabung berkumpul di sini, dan mendistribusikan ke tingkat berikutnya dari setiap pipa untuk mengurangi penyimpangan termal sehingga penyerapan panas, aliran fluida kerja dan pendinginan dan efisiensi termal boiler dioptimalkan dan ditingkatkan;selain itu, ukuran, jumlah, dan tata letak pipa di bagian atas, tengah, dan bawah boiler berbeda.Header bertanggung jawab untuk menghubungkan setiap bagian untuk memastikan kelancaran aliran zat kerja.
Sertifikasi
