Tempat asal: | Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ISO9001,ASME,Grade A,SGS,EN |
Nomor model: | Panel Dinding Air |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Rangka besi packing |
Waktu pengiriman: | 30 ~ 50 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 ton per Bulan |
Warna: | Disesuaikan | Jenis: | Panel Sandwich EPS, Panel Sandwich Wol Batu, bahan dinding |
---|---|---|---|
Bahan: | lembaran baja warna | Nama Produk: | Sandwich Panel Eksterior Panel Dinding Prefabrikasi |
Keuntungan: | ramah lingkungan, bahan yang lebih baik untuk menggantikan panel dinding serat tanaman 3d | Penggunaan: | lantai, atap, dinding eksterior / interior, Isolasi Konstruksi |
Cahaya Tinggi: | panel dinding air boiler,tabung dinding air boiler |

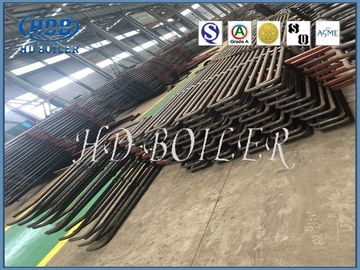

Panel Dinding Air Boiler Tahan Lama Bahan Disesuaikan Untuk Mengganti Serat Tanaman
perkenalan produk
Panel dinding air pada awalnya dirancang untuk tidak dipanaskan tetapi untuk mendinginkan tungku terhadap suhu tinggi. Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum sebagai bagian pemanas utama boiler. Permukaan pemanas evaporatif diatur pada dinding bagian dalam tungku boiler dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi dari nyala api atau gas buang suhu tinggi di ruang tungku, menghasilkan uap atau air panas di dalam pipa, dan mengurangi suhu dinding tungku untuk melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala di tungku sangat tinggi, dan intensitas radiasi panas sangat besar.40 hingga 50 persen atau lebih panas dalam boiler diserap oleh dinding air. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas evaporatif utama.
rincian
Karakteristik kombinasi dinding pendingin air membran adalah sebagai berikut:
1. Periksa dan sesuaikan lebar, panjang, kerataan, dan diagonal baris pipa saat baris pipa tersegmentasi diangkat ke bingkai kombinasi. Jika lebar baris tabung lebih besar atau kurang dari ukuran yang ditentukan, sirip dapat dipotong dengan panjang yang sesuai, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali. Ketika perbedaan diagonal baris pipa melebihi lOmm, sirip antara beberapa pipa dengan ukuran lebih besar dapat dipotong untuk mengurangi jarak antar pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Ketika ketidakrataan baris pipa melebihi kisaran yang diizinkan, bingkai gantry dapat digunakan untuk memperbaiki tekanan atas dongkrak.
2. Bagian bawah dinding pendingin air depan dan belakang memiliki bagian bawah tungku (ember abu dingin), dan bagian atas dinding pendingin air belakang memiliki Sudut nyala, sehingga ukuran komponen lebih besar dan bentuknya lebih istimewa , sehingga sulit untuk digabungkan.
3. Sambungan butt dari baris pipa berbeda dari pipa tunggal. Sambungan las dari satu pipa menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain. Tetapi baris pipa tidak sama, dua bagian pengelasan butt baris pipa, jika dari satu sisi ke sisi lain dari urutan pengelasan, pengelasan ke ujung pipa yang disebabkan oleh deformasi sangat besar. Oleh karena itu, sebelum pengelasan butt, jarak bebas dari pengelasan ini sambungan harus diukur secara komprehensif, dan menurut klasifikasi butt clearance terlalu kecil, sedang, terlalu besar, jika butt clearance terlalu besar atau terlalu kecil, harus mengambil metode pemotongan pipa, diganti dengan pipa pendek sedang.Pada kali ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan dapat disolder.Untuk mengurangi deformasi susut pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
4. Bola lulus tunggal dari pipa dinding air belakang berbeda dari pipa permukaan pemanas lainnya. Karena dinding air belakang di kotak header atas memiliki Sudut tahan api, jumlah pipa lentur Sudut tahan api sama dengan bagian belakang dinding air, untuk meningkatkan kekakuan Sudut tahan api, ada juga sejumlah besar jarak pipa lurus (kebanyakan jenis tungku). Di persimpangan Sudut api dan pipa lurus, tee baja cor berbentuk khusus berdiameter sama (tiga- pipa cabang) dipasang. Dalam tabung lurus dan persimpangan antara tangki sekutu atas dilengkapi dengan lubang 5 mm atau pembatas 10 mm. Dengan cara ini, sebagian besar pipa bengkok media kerja kondusif untuk pendinginan Sudut nyala, dan sebagian kecil dari pipa bengkok media kerja memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah ekspansi yang sesuai, sehingga mengurangi tekanan internal, sehingga kesulitan melewati bola meningkat.
Perhatian
1 | Panel dinding air digunakan dalam boiler pemulihan Limbah Panas. |
2 | Kami memproduksi panel dinding Air, ini dibuat dari tabung baja karbon untuk gambar dan spesifikasi pelanggan. |
3 | Perhatian khusus diberikan untuk ovalitas dan penipisan pada bagian yang bengkok, selama fabrikasi. |
4 | Kami memproduksi dan memasok rangkaian lengkap Panel Waterwall. |
5 | Tabung yang ditawarkan oleh kami dikenal tahan terhadap tekanan internal yang besar karena potongan bahan sirip yang terus-menerus dililitkan secara spiral pada tabung. |
6 | Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas. |
7 | Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga dapat menurunkan suhu di dalam ruang. |
