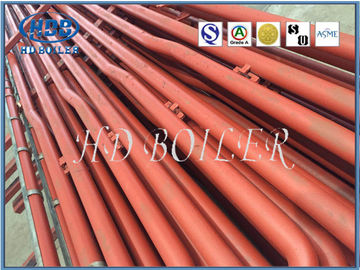

13.7MPa Carbon Steel Superheater Dan Reheater Untuk Boiler CFB

Untuk boiler pembangkit listrik, ini adalah cara yang sangat penting untuk meningkatkan ekonomi termal pembangkit listrik termal dengan memperbaiki parameter steam lewat jenuh.Peningkatan parameter steam lewat jenuh dibatasi oleh bahan logam.Desain superheater harus memastikan bahwa suhu dinding luar pipa permukaan pemanas lebih rendah dari suhu yang diijinkan untuk ketahanan oksidasi baja, dan sementara itu juga memastikan kekuatan mekaniknya.Dengan perkembangan material logam yang digunakan pada boiler, boiler pwoer station di negara kita umumnya sudah menerapkan parameter tekanan tinggi, suhu tinggi (9,8MPa, 540 derajat) dan tekanan super tinggi (13,7 MPa, 540 dan 555 derajat), serta telah mengembangkan tekanan subkritis parameter (16.7MPa, 540 dan 555 derajat).Sekarang banyak boiler menerapkan parameter tekanan superkritis (24.5MPa, 540-570 derajat), dan bahkan sangat sedikit unit yang menerapkan parameter tekanan dan suhu yang lebih tinggi.

Dengan peningkatan tekanan uap, untuk mengurangi kelembaban uap ekor turbin uap serta lebih meningkatkan ekonomi termal pembangkit listrik, sistem pemanasan ulang tengah banyak digunakan di pembangkit listrik parameter tinggi, misalnya mengirim gas buang bertekanan tinggi. silinder di turbin uap kembali dipanaskan kembali di boiler ke suhu tinggi, dan kemudian mengirimnya kembali ke silinder tekanan sedang dan tekanan rendah dari turbin uap, mengembang dan bekerja.Elemen untuk pemanasan ulang disebut dengan pemanas ulang.

Detail: Koil superheater

Pada umumnya steam yang dipanaskan pada superheater bertekanan tinggi dinamakan superheated vapor, steam yang dipanaskan oleh reheater disebut uap reheated.Parameter steam yang dipanaskan kembali berkaitan dengan ekonomi sirkulasi termal.Secara umum, tekanan steam yang dipanaskan kembali sekitar seperlima dari steam lewat jenuh, dan suhu steam lewat jenuh hampir sama dengan suhu steam lewat jenuh.Misalnya, di negara kita untuk boiler dengan 125MW, 400t / jam, parmameter untuk steam lewat jenuh adalah 133,7Mpa dan 555 derajat;tekanan masuk dan keluar dari uap yang dipanaskan kembali adalah 2.5 / 2.35MPa, suhunya juga 555 derajat.Untuk boiler dengan 200MW, 670t / jam, parameter steam lewat jenuh adalah 13.7MPa, 540 derajat;tekanan masuk dan keluar adalah 2,7 / 2,5Mpa, dan suhunya juga 540 derajat.Untuk boiler sirkulasi kontrol tekanan subkritis dengan 300MW, 600MW, parameter uap superheated adalah 18.27Mpa, 540 derajat;tekanan masuk dan keluar 3,83 / 3,63MPa, suhunya juga 540 dgrees.Penerapan sistem pemanas ulang uap dapat meningkatkan ekonomi termal untuk pembangkit listrik sebesar 4-5%.Di negara kita, unit dengan kapasitas lebih dari 125MW semuanya menerapkan sistem pemanas ulang tengah satu kali, dan di luar negeri, sistem pemanas ulang tengah dua kali diterapkan untuk beberapa unit dengan parameter yang lebih tinggi.

Di boiler modern, konsumsi penyerapan panas dari superheater dan reheater lebih dari setengah dari total penyerapan panas untuk fluida kerja, sehingga permukaan pemanas superheater dan reheater menyumbang proporsi besar dalam total permukaan pemanas boiler, dan mereka harus ditempatkan di area di mana suhu asap lebih tinggi, kondisi kerja paling buruk di antara semua permukaan pemanas.Suhu dinding tabung dari permukaan pemanas mendekati suhu maks.suhu baja yang diizinkan, sehingga pengaturan yang wajar dan desain superheater dan reheater sangat penting bagi ekonomi dan keandalan boiler sementara.Dalam hal desainnya, atas dasar jaminan keamanan dan kehandalan superheater dan reheater, sangat diperlukan penghematan konsumsi logam yang terbaik, terutama untuk menghemat penggunaan baja paduan.

Untuk boiler di pembangkit listrik besar, superheater dan reheater adalah bagian yang diperlukan, untuk sebagian besar, mereka telah meningkatkan keselamatan dan ekonomi boiler.Superheater adalah permukaan pemanas yang memanaskan steam utama dari suhu surnatured ke suhu superheated terukur, dan reheater adalah permukaan pemanas yang memanaskan exaust dari silinder tekanan tinggi turbin uap ke suhu tertentu. jenis batubara berubah, itu untuk menyesuaikan mereka untuk memastikan suhu outlet pada tingkat pengenal -10- + 5 derajat.

Untuk boiler besar di pembangkit listrik, superheater dan reheater menyumbang proporsi besar dalam total permukaan pemanas, mereka harus diatur di area di mana asap bersuhu lebih tinggi.Untuk meningkatkan efisiensi sirkulasi termal di pembangkit listrik, diperlukan peningkatan parameter asli untuk uap secara bertahap, peningkatan tekanan uap memerlukan peningkatan suhu yang sesuai untuk uap superheated, atau kelembaban knalpot tahap besar turbin uap akan terlalu tinggi, yang akan mempengaruhi keamanannya.Dengan demikian, steam yang mengalir melalui superheater dan reheater merupakan steam yang bersuhu tinggi, kinerja perpindahan panasnya cukup buruk, yang menentukan suhu dinding tabung dari superheater dan reheater tinggi.

Prinsip

• Prinsip superheater mirip dengan tabung pembangkit uap boiler.

• Gas panas pada suhu tinggi menyapu tabung superheater dan menaikkan suhu steam yang besarnya tergantung pada suhu gas keluar yang meninggalkan superheater dan kecepatan gas.

Aplikasi

digunakan untuk memanaskan uap jenuh, suhu uap bisa sampai 900 derajat C.

Peningkatan Kapasitas Superheater untuk Meningkatkan Pembangkit Listrik

Kirimi kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang diperlukan, dll. Kami akan merancangnya sesuai dengan itu.
