Tempat asal: | Cina |
Nama merek: | HD Boiler |
Nomor model: | Dinding Membran Boiler |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Ton / Bulan |
Sertifikasi: | ISO900/CE/SGS,ASTM | Warna: | Disesuaikan |
---|---|---|---|
Aplikasi: | Ketel | Ukuran: | Adat |
Permukaan: | pengamplasan / embossing | Pelabuhan: | Shanghai |
Kondisi: | Baru | ||
Cahaya Tinggi: | panel dinding air boiler,tabung dinding air boiler |

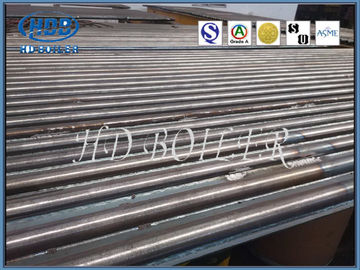

Sertifikasi ISO Boiler Membran Panel Dinding Tabung Tungku Dengan Pin
Dinding Membran Boiler Informasi
Dinding air ketika desain asli, tujuannya tidak dipanaskan, tetapi ke ruang pendingin kompor atau tungku tidak terpengaruh oleh kerusakan suhu tinggi nanti, karena fungsi pertukaran panasnya yang baik, secara bertahap mengganti drum menjadi peletakan bagian boiler pemanas utama Pada dinding bagian dalam tungku terdiri dari banyak tabung paralel pemanas evaporatif permukaan dinding air perannya adalah untuk menyerap atau membuang radiasi panas gas, api suhu tinggi dalam tungku di dalam tabung untuk menghasilkan uap atau air panas, dan menurunkan suhu tungku dinding, dinding tungku dalam kapasitas besar boiler tungku suhu api sangat tinggi, intensitas radiasi panas di boiler besar 40 ~ 50% atau lebih dari panas yang diserap oleh dinding air Dengan pengecualian beberapa boiler kapasitas kecil, boiler tabung air modern semua menggunakan dinding air sebagai permukaan pemanas evaporatif utama
Nama | Panel air membran |
Bahan | Baja karbon, Paduan baja,dll. |
Ukuran tabung | Φ38 - 76 mm, Kustomisasi |
Standar | ISO, ASME |
Model | Bertabur |
Dimensi | Kustomisasi |
Proses pembuatan | Bahan → Ingot → Hot / Cold-Rolling → Perlakuan panas (Normalisasi + tempering) → Inspeksi →Poles→Tabung pengelasan sendi →Majelis →Pengelasan → Inspeksi → Perlakuan panas →Uji tekanan hidrolik→Lukisan→ Pengemasan |
Lokasi pemasangan | Di sekitar ruang bakar boiler |
Rahasia
Dinding air tipe tabung telanjang
Bare tube water wall terdiri dari pipa baja boiler umum, banyak digunakan pada boiler kapasitas kecil dan menengah, kekencangan dinding air diukur dengan rasio jarak pipa s dengan diameter luar pipa d (s / d) Kapasitas boiler adalah kecil, s / d besar (1,5 ~ 2), tingkat pemanfaatan logam tinggi, kinerja perlindungan dinding tungku buruk, sering menggunakan dinding tungku bata tahan api. Dengan peningkatan kapasitas boiler, s / d menurun (1.1 ~ 1.2), pemanfaatan logam rendah, dinding tungku ringan dapat digunakan.Ketika s / d <1.1, dinding tabung dapat digunakan Proses pembuatan dinding berpendingin air tabung cahaya sederhana, tidak membutuhkan peralatan mekanis besar, tetapi boiler penyegelan buruk, struktur dinding tungku rumit dan sulit dibangun, struktur derek pendukung lebih kompleks, pemasangan masih perlu memperhatikan sepenuhnya masalah ekspansi termal.
Dinding air tipe membran
Dinding air jenis film adalah struktur kedap udara yang terbuat dari pipa dan sirip yang dilas. Keuntungan dari kebocoran udara yang lebih sedikit di tungku; Dinding tabung dapat digunakan untuk mengurangi beban struktur baja dan mengurangi biaya boiler. mengadopsi struktur suspensi dan meningkatkan sistem ekspansi termal Cocok untuk produksi mekanik skala besar, tingkat perakitan tinggi; Kapasitas penyimpanan panas kecil, persingkat waktu start dan stop. Kerugiannya adalah proses pembuatannya lebih kompleks. Kapasitas besar, suhu tinggi dan boiler bertekanan tinggi mengadopsi dinding air membran.
Menurut proses pembuatan yang berbeda, dinding air membran dibagi menjadi tiga jenis (lihat gambar 1): (1) dengan pengelasan tabung sirip digulung, pekerjaan pengelasan, tetapi tabung sirip mahal. (2) tabung ringan ditambah sirip ( baja datar) menjadi deretan pengelasan, biaya bahan rendah, mudah memenuhi persyaratan berbagai nada, tetapi persyaratan presisi baja datar, perlu peralatan finishing. (3) pengelasan fusi tabung ringan, sirip tabung dengan pengelasan kawat fusi mengisi formasi , lebih banyak digunakan untuk tabung dengan layar pitch kecil. Jarak antar tabung dari dinding air membran terkait dengan tekanan boiler, beban panas tungku dan faktor lainnya, umumnya s / d 1.2 ~ 1.5.
Keuntungan dari dinding air Membran
(1) Pastikan kekencangan dinding tungku dan kurangi kebocoran udara di ruang bakar.
(2) Mewujudkan pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas dalam kondisi pembakaran yang ditingkatkan.
(3) Kapasitas penyimpanan panas kecil, pemanasan cepat ruang bakar, pendinginan cepat, dapat mempersingkat waktu start boiler dan menghentikan waktu pendinginan.
(4) Cocok untuk penggunaan dinding tungku pelapis tabung, sehingga sangat mengurangi beban rangka boiler, mudah digantung.
(5) Dibandingkan dengan tabung cahaya, kapasitas penyerapan panas tabung ditingkatkan.
(6) Tingkatkan tingkat pra-kombinasi bagian boiler, nyaman dan kurangi pekerjaan pemasangan.
Profil Perusahaan
Hua Dong Boiler Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pembuatan boiler.Didirikan pada awal tahun 1985, memiliki dua basis manufaktur, perusahaan ini mencakup 400.000 ㎡ dengan aset tetap sebesar USD 110.000.000.Ada 1.100 karyawan termasuk 150 teknisi dan 600 tukang las berkode.Hua Dong memegang lisensi manufaktur untuk boiler Grade A dan bejana tekan Grade A1 & A2 yang dikeluarkan oleh Administrasi Umum China untuk Pengawasan Kualitas, Inspeksi dan Karantina;juga memegang perangko "S" dan "U" "NB" yang dikeluarkan oleh American Society of Mechanical Engineers;Sementara itu, Perusahaan ini telah lulus sertifikasi Sistem Manajemen Mutu ISO9001, SO3834, EN12952.
