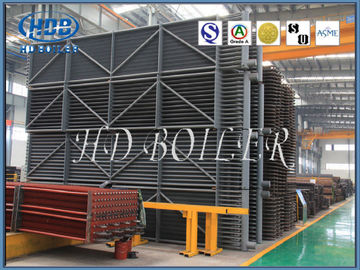

Economizer Boiler Pembangkit Listrik Untuk Batubara Bubuk - Boiler CFB Berbahan Bakar

Economizer Boiler Pembangkit Listrik Untuk Batubara Bubuk - Boiler CFB Berbahan Bakar​


Ringkasan

Ada tiga tahap dari air umpan di boiler yang dipanaskan menjadi uap superheated: pemanasan awal air umpan, penguapan, dan pemanasan berlebih.Tiga tahap selesai pada tiga permukaan pemanas yang berbeda.Sirkuit uap dan air boiler terdiri dari tiga permukaan pemanas yang berbeda serta pipa penghubungnya.Penghemat boiler adalah salah satunya, dan itu adalah peralatan yang tepat untuk memanaskan air umpan.Dengan demikian, ini adalah permukaan pemanas dengan suhu terendah untuk fluida kerja boiler di sirkuit uap dan air boiler.Fluida kerja yang melewati peralatan ini adalah air monofasik (non-boiling economizer).


Jenis
Jika dilihat dari bahannya, economizers dapat dibedakan menjadi steel tube economizers dan iron economizers.Saat ini, sebagian besar boiler volume besar dan menengah banyak menggunakan tabung baja yang dibuat economizers, karena mereka memiliki kekuatan tinggi dan kemampuan kerja yang andal, dan mampu menahan benturan, sementara mereka memiliki kinerja perpindahan panas yang baik, struktur kecil dan biaya rendah.Satu titik lemah adalah ketahanan korosi yang buruk, tetapi sekarang air umpan boiler modern diperlakukan secara ketat, sehingga masalahnya hampir terpecahkan.
Jika menurut perpanjangan pemanasan fluida kerja, economizers dapat dibagi menjadi tipe non-mendidih dan mendidih.
1. Penghematan mendidih: suhu air keluar tidak hanya dapat mencapai suhu surnatured, tetapi juga dapat membuat beberapa air menguap, proporsinya sekitar 10-15% dari total air umpan, tidak lebih dari 20% jika terjadi banyak hambatan aliran yang disebabkan ke fluida kerja.
2. Penghemat tidak mendidih: suhu keluar 20-25 derajat lebih rendah dari titik didih di bawah tekanan yang diberikan.
Sebagian besar boiler tekanan sedang menggunakan economizers tipe mendidih.Ini karena panas laten penguapan air dalam boiler bertekanan sedang tinggi, dan panas air yang dipanaskan kecil.Oleh karena itu perlu mengirimkan sebagian air untuk diuapkan dalam economizer boiler untuk mencegah pembakaran yang tidak stabil di funaces dan mencegah peningkatan konsumsi logam di permukaan pemanas sebagai superheater yang disebabkan oleh suhu gas buang keluaran yang terlalu rendah.Selain itu, dapat membantu untuk memainkan peran economizers.

Boiler bertekanan supertinggi kebanyakan menggunakan economizers tipe non-boiling.Hal ini dikarenakan semakin tinggi tekanan maka panas laten penguapan semakin berkurang, sedangkan panas air yang dipanaskan semakin banyak, sehingga perlu mengirimkan sebagian air untuk dipanaskan pada water wall panel agar tidak terjadi slagging pada permukaan pemanas dari outlet tungku dan tungku di dalam yang disebabkan oleh suhu yang terlalu tinggi di dalam tungku dan gas buang keluar.Jadi biasanya boiler bertekanan super tinggi menggunakan economizers tipe non-boiling.
Faktor utama untuk mempertimbangkan jenis economizers adalah parameter boiler.Ketika parameter boiler berbeda, rasio penyerapan panas yang dibutuhkan dalam tiga tahap untuk memanaskan fluida kerja membuat perbedaan.Jadi pengaturan yang sesuai dari tiga permukaan pemanas perlu diubah juga.Untuk unit besar dengan parameter tinggi, penyerapan panas evaporatifnya lebih sedikit, sedangkan penyerapan panas air dengan pemanasan, penyerapan panas uap dengan pemanasan berlebih, penyerapan panas dengan pemanasan ulang cukup besar.Dengan demikian, economizers tipe non-boiling adalah tipe utama untuk boiler unit tekanan super tinggi.

Fungsi
1. hemat bahan bakar: economizers ditempatkan di bagian belakang boiler.Cara ini dapat menurunkan suhu asap dan gas, sehingga dapat menghemat bahan bakar.
2. meningkatkan kondisi kerja drum uap: karena economizers, suhu air umpan meningkat saat memasuki drum uap.Ini mengurangi perbedaan suhu antara air umpan dan dinding drum uap serta tekanan termal drum uap, sehingga meningkatkan kondisi kerja drum uap dan meningkatkan masa pakai.
3.mengurangi biaya pembuatan boiler: untuk air umpan dipanaskan di economizers boiler.Penggunaan suku cadang suhu rendah sebagai penghemat boiler untuk menggantikan beberapa panel dinding air suhu tinggi dengan harga tinggi mengurangi biaya pembuatan boiler.



spesifikasi


Kontrol kualitas

1. Laporan uji dampak dan perhitungan Kekuatan dengan informasi bahan yang diterapkan.
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan elektroda
3. Laporan inspeksi uji penetran sinar-X, -ray dan cair (jahitan las): untuk memastikan kualitas seluruh boiler
4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar
