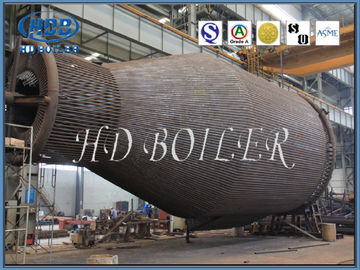

Pemisah Siklon Industri Khusus Untuk Boiler Industri Dan Boiler CFB

Pemisah Siklon Industri Khusus Untuk Boiler Industri Dan Boiler CFB

    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
  • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers

    Detail produk:

    Tempat asal: Cina
    Nama merek: HD BOILER
    Sertifikasi: ISO9001 , SGS , TUV , ASME , EN
    Nomor model: Pemisah Topan

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1 Set
    Harga: Negotiable
    Kemasan rincian: Paket Rangka Besi
    Waktu pengiriman: 40 - 100 Hari
    Syarat-syarat pembayaran: L/C, T/T, Western Union
    Menyediakan kemampuan: set 100 per bulan
    Hubungi sekarang
    Detil Deskripsi produk
    Nama: Kolektor Debu Tipe Siklon Efisiensi: 99,5% ~ 99,9%
    Bahan: Baja karbon, baja paduan, setara Jenis Sirkulasi: Sirkulasi Alam

    Pemisah Siklon Kerucut untuk Boiler Industri dan Boiler Berbahan Bakar CFB

    Deskripsi Produk

    Pemisah siklon adalah jenis peralatan yang digunakan untuk memisahkan sistem gas-padat atau sistem cair-padat. Prinsip kerjanya adalah partikel padat atau tetesan dengan gaya sentrifugal inersia besar dipisahkan dari dinding luar oleh gerakan memutar yang disebabkan oleh masuknya tangensial aliran udara. Karakteristik utama pemisah siklon adalah struktur sederhana, fleksibilitas operasi tinggi, efisiensi tinggi, manajemen dan perawatan yang mudah, biaya rendah. Ini digunakan untuk mengumpulkan debu dengan diameter 5-10 μm. Ini banyak digunakan dalam industri farmasi. Sangat cocok untuk partikel debu yang lebih tebal dan mengandung lebih banyak debu. Di bawah suhu tinggi dan kondisi tekanan tinggi, itu juga sering digunakan sebagai perangkat pemisahan internal dalam reaktor unggun terfluidisasi atau sebagai pra-separator. Ini adalah peralatan pemisahan yang banyak digunakan dalam industri.

    Fitur utama

    1 Lengkap dengan desain komputer, desain akurat dan dapat diandalkan.
    2 Shell mengadopsi struktur rangka dengan kekuatan tinggi, stabilitas yang baik, juga dapat dirancang dengan kebutuhan tekanan dan suhu yang berbeda.
    3 Cara gas masuk atau keluar dapat diatur sesuai dengan karakteristik proses desain menjadi berbagai bentuk, fleksibilitas tata letak proses.
    4 Menggunakan aliran udara tipe resistansi ditambah alat pengalih seragam, seragam udara, dan tidak ada fenomena pemblokiran.
    5 Presipitasi menggunakan papan plat 480C, tusuk tabung pembuangan menggunakan garis RS baru, sebagian besar dengan manajemen, keseragaman debit, kinerja pelepasan.
    6 Pelepasan elektroda terhubung dengan kerangka kerja yang rasional, tidak ada panggilan terputus, terputus.
    7 Rap palu lengan torsi lateral, rap yang seragam dan transmisi gaya yang efektif, mudah dibersihkan.

    Prinsip dan Kerja

    Pemisah siklon adalah pemisah gas-padat kering yang memisahkan debu dari aliran udara dengan gaya sentrifugal yang dihasilkan oleh campuran gas-padat dalam rotasi kecepatan tinggi. Karena gaya sentrifugal yang bekerja pada partikel jauh lebih besar daripada gaya gravitasi dan inersia, efisiensi pemisahan lebih tinggi.

    Prinsip pemisahan dan struktur pemisah siklon inline tangensial yang umum digunakan ditunjukkan pada gambar. Struktur utama adalah silinder berbentuk kerucut dengan pipa saluran masuk gas dalam arah tangensial dari bagian atas silinder, pipa knalpot dimasukkan ke kedalaman tertentu dalam silinder di bagian atas silinder, dan outlet bubuk yang menerima bubuk halus di bagian bawah silinder kerucut. Ketika aliran udara yang sarat debu memasuki pemisah siklon dengan kecepatan 12-30 m / s dari pipa intake, aliran udara akan berubah dari gerakan linier ke gerakan melingkar. Sebagian besar aliran udara yang berputar mengalir ke bawah dari silinder ke kerucut di sepanjang dinding. Selain itu, di bawah aksi gaya sentrifugal, partikel-partikel tersebut dilemparkan ke dinding pemisah. Setelah partikel debu menyentuh dinding, mereka kehilangan kekuatan inersia. Momentum kecepatan aksial ke bawah dekat dinding jatuh di sepanjang dinding dan memasuki pipa pelepasan abu, dan jatuh ke dalam kantong pengumpul dari outlet. Dalam proses rotasi ke bawah, aliran putaran luar terus mengalir ke bagian tengah separator, membentuk aliran radial sentripetal, yang membentuk aliran putaran dalam dari rotasi ke atas. Arah rotasi aliran berputar dalam dan luar adalah sama. Akhirnya, gas yang dimurnikan melewati pipa knalpot dan dikeluarkan, dan sebagian partikel debu yang lebih halus yang belum dipisahkan juga keluar. Bagian kecil lainnya dari gas yang mengalir dari pipa intake mengalir ke bawah di sepanjang sisi luar pipa knalpot melalui penutup atas pemisah siklon. Ketika mencapai ujung bawah pipa knalpot, ia menyatu dengan aliran putar internal ke atas dan memasuki pipa knalpot. Partikel-partikel halus yang terdispersi dalam aliran putaran atas di bagian ini juga dihilangkan, dan kemudian terperangkap oleh bag filter atau pengumpul debu basah.

    Gas alam yang dimurnikan memasuki zona pemisahan siklon melalui inlet peralatan. Ketika gas pengotor memasuki pipa pemisahan siklon di sepanjang sumbu, aliran udara diputar dengan kuat oleh baling-baling pemandu, dan aliran udara memasuki silinder siklon secara spiral ke bawah di sepanjang silinder. Tetesan kepadatan tinggi dan partikel debu dilemparkan ke arah dinding siklon di bawah aksi gaya sentrifugal. Di bawah aksi gravitasi, mereka jatuh di sepanjang dinding silinder dan mengalir keluar dari lubang debu pipa siklon ke area penyimpanan cairan di bagian bawah peralatan, dan akhirnya mengalir keluar dari lubang keluar cairan dari bagian bawah peralatan. Aliran udara yang berputar dalam silinder menyusut dan mengalir ke pusat, membentuk arus eddy sekunder ke atas, yang mengalir melalui saluran udara ke ruang pemurnian gas, dan kemudian mengalir keluar melalui outlet atas peralatan.

    Operasi

    Pemisah siklon beroperasi dengan memasukkan gaya sentrifugal, gravitasi, dan inersia untuk menghilangkan partikel halus yang tersuspensi di udara atau gas. Jenis pemisah ini menggunakan aksi siklon untuk memisahkan partikulat dari aliran gas. Biasanya, PM memasuki pemisah siklon pada sudut (tegak lurus terhadap aliran aliran, tangensial, atau dari samping), dan kemudian berputar cepat. Gaya sentrifugal diciptakan oleh aliran udara melingkar yang melemparkan partikel ke arah dinding siklon. Setelah PM menabrak dinding, itu jatuh ke hopper di bawah ini. Knalpot "bersih" kemudian ditiupkan atau disirkulasi ulang untuk disaring lagi.

    Data teknis

    Model Volume udara ( m3 / jam ) Total tinggi mm )
    Kecepatan masuk ( m / s )
    15 > 18 20 22
    CLT / A-2.5 580 690 770 850 1100
    CLT / A-3.0 830 1000 1100 1220 1380
    CLT / A-3.5 1140 1360 1510 1670 1600
    CLT / A-4.0 1480 1780 1960 2170 1800
    CLT / A-4.5 1870 2250 2480 2700 2050
    CLT / A-5.0 2320 2780 3080 3400 2300
    CLT / A-5.5 2800 3360 3720 4100 2500
    CLT / A-6.0 3340 4000 4440 4900 2700
    CLT / A-6.5 3920 4700 5210 5700 2900
    CLT / A-7.0 4540 5440 6030 6670 3200
    CLT / A-7.5 5210 6250 6920 7650 3400
    CLT / A-8.0 5940 7130 7900 8730 3600
    CLT / A-9.0 7510 9000 9980 11000 4100
    CLT / A-10.0 9280 11100 12300 13600 4600
    CLT / A-10.6 10400 12400 13800 15200 4800
    CLT / A-11 11200 13400 14800 16400 5000
    CLT / A-12 13300 15900 17600 19500 5400
    CLT / A-13 15600 18700 20700 23370 5900
    CLT / A-14 18100 21700 24000 26600 6400
    CLT / A-15 20800 24800 27600 30500 6900
    CLT / A-16 23700 28400 31500 34800 7360
    CLT / A-17 26800 32100 35600 39300 7860
    CLT / A-18 30000 36000 39900 44100 8300
    CLT / A-19 33500 40200 44500 49200 8790
    CLT / A-20 37100 44500 49300 54500 9200

    Keuntungan

    1. Biaya modal rendah.

    2. Kemampuan untuk beroperasi pada suhu tinggi.

    3. Dapat menangani kabut cair atau bahan kering.

    4. Persyaratan perawatan rendah (tidak ada bagian yang bergerak).

    5. Jejak kecil - membutuhkan ruang yang relatif kecil.

    Kontrol kualitas

    1. Fabrikasi area 200.000 meter persegi

    2. 150 Insinyur

    3. 600 tukang las berkode

    4. 60 Inspektur Berlisensi (Instruktur NDT Level-III)

    5. Lisensi Kelas-A untuk Desain dan Pembuatan Boiler

    6. Sistem Mutu ISO 9001: 2008

    7. Sertifikat Boiler Daya ASME

    8. Otorisasi cap ASME 'S', 'U' dan NB
