Tempat asal: | Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ASME, SGS, ISO9001 |
Nomor model: | Tabung Sirip Boiler |
Kuantitas min Order: | 500 PCS |
---|---|
Kemasan rincian: | Packing layak laut untuk Ekspor |
Waktu pengiriman: | 30 hari |
Bahan sirip: | Aluminium, Tembaga Dan Baja Dll, Baja Karbon, Baja Tahan Karat | Bahan tabung: | Stainless Steel, Baja Karbon |
---|---|---|---|
Pengepakan: | Pengepakan layak laut tabung sirip | Nama Produk: | Tabung Sirip Boiler |
Aplikasi: | Bagian Pemanas, Penukar Panas | Kata kunci: | Penukar Panas U Tikungan |
Cahaya Tinggi: | tabung sirip spiral,tabung sirip penukar panas |

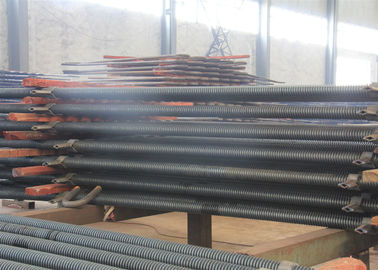

Tabung Sirip Baja Untuk Boiler Air Panas, Tabung Bersirip Spiral Boiler Efisiensi Tinggi
Tabung bersirip spiral banyak digunakan dalam pemulihan panas economizer boiler, pemanas awal udara, dan boiler panas limbah, serta peralatan pertukaran panas dalam industri kimia, bejana tekan, dan bidang lainnya.Kapasitas unit yang digunakan dalam boiler juga meningkat dari kecil ke besar, dan aplikasinya meningkat dari hari ke hari.Saat ini, banyak produsen profesional di China dapat memproduksi pengelasan resistansi frekuensi tinggi, tabung bersirip spiral mematri, dan peralatan produksi serta teknologi tabung bersirip telah dikembangkan, dirancang, dan diproduksi mulai dari impor, pencernaan, dan penyerapan hingga pengembangan diri.Kualitas telah mencapai persyaratan standar asing yang canggih.
Keuntungan menggunakan tabung bersirip:
1. area perpindahan panas ditingkatkan di ruang efektif untuk meningkatkan efek perpindahan panas.
2. Mengurangi ruang hunian permukaan perpindahan panas dan mengurangi volumenya, terutama untuk boiler yang memuat cepat.
3. Mengurangi biaya peralatan dan meningkatkan keamanan peralatan.
4. Karena penurunan penurunan tekanan sisi air, biaya operasi berkurang.
5. Kekakuan tabung bersirip meningkat, dan ketahanan seismik tabung ditingkatkan.
Keuntungan Teknisdari Tabung Sirip Boiler
Saat ini, tabung baja bersirip spiral sebagian besar berliku, pengelasan frekuensi tinggi dan tabung baja bersirip spiral mematri.Tabung baja bersirip spiral intergal telah menjadi produk pembaruan dari tiga jenis tabung baja bersirip spiral di atas karena masa pakainya yang lama, kinerja perpindahan panas yang stabil, dan setiap efek penghematan yang jelas.Keuntungan mereka ditunjukkan dalam aspek-aspek berikut:
1. Umur panjang, lebih dari 3 kali lebih lama dari tabung baja bersirip yang dilas.
2. Pemotongan busur akar sirip dan tabung dan permukaan sirip yang halus sepenuhnya menghilangkan fenomena akumulasi abu, penyumbatan abu dan terak dari bentuk lain dari tabung sirip karena lipatan akar sirip yang tidak merata.
3. Teknologi rolling panas dituntut untuk meningkatkan kepadatan, kekuatan luluh, kekuatan tarik dan ketahanan aus struktur logam.
4. Karena sirip dan tabung menyatu dan terdistribusi dalam pita spiral, kapasitas dukung tekanan tabung bersirip spiral integral lebih dari 3 kali lipat dari tabung baja mulus dengan ketebalan dan diameter dalam yang sama.
5. Ketahanan aus, yang memecahkan masalah keausan serius permukaan pemanas konvektif boiler berbahan bakar batubara karena kecepatan angin yang tinggi dan konsentrasi abu yang tinggi (terutama boiler fluidized bed yang bersirkulasi).
6. Struktur tabung sirip integral sepenuhnya menghilangkan hambatan termal kontak yang tidak dapat diatasi oleh struktur tabung sirip lainnya.Selain itu, bagian memanjang sirip adalah struktur trapesium, sehingga efisiensi perpindahan panas ditingkatkan secara maksimal.
7. Pertukaran panas permukaan yang diperluas dari sirip spiral integral diadopsi.Di bawah kondisi kerja yang sama, koefisien perpindahan panas bundel tabung adalah 3,5-5,5 kali lipat dari tabung baja mulus dengan ketebalan dan diameter dalam yang sama, dan dua kali lipat dari tabung baja sirip spiral yang dilas dengan spesifikasi yang sama.
8. Sirip dan tabung adalah struktur integral, sehingga dapat digunakan dalam suhu tinggi dan lingkungan yang keras.Tidak akan ada ketidakstabilan kinerja perpindahan panas yang disebabkan oleh relaksasi dan pelepasan sirip dalam bentuk lain dari tabung baja bersirip.
Pengembangan dan aplikasi
Pengembangan dan penerapan economizer tabung bersirip spiral di Cina dimulai pada 1980-an.Economizer tabung bersirip spiral yang dirancang sendiri dan diproduksi keluar pada boiler domestik.Pada 1990-an, penulis mengganti economizer tabung bersirip spiral konvensional yang biasa digunakan pada boiler sirkulasi sub-kritis Mitsubishi 350 MW 1160T/H impor dengan economizer tabung bersirip spiral dengan susunan sirip yang unik.Dalam beberapa tahun terakhir, boiler berbahan bakar batubara 900MS Ultra critical yang diimpor juga menggunakan economizer tabung bersirip spiral, dan telah dioperasikan.Meskipun industri manufaktur boiler menghasilkan spiral finned tube economizers untuk luar negeri, namun masih tertinggal dalam aplikasi boiler domestik.
Economizer tabung bersirip spiral yang baru dikembangkan ini telah diterapkan pada pembangkit listrik milik sendiri berbahan bakar batubara dan pembangkit listrik umum di barat laut, tengah, selatan, timur, dan Shanghai, dll. Parameter kapasitas boiler minimum adalah 220 t/jam pada tekanan tinggi dan parameter kapasitas boiler maksimum adalah 1160t/jam pada kondisi sub-kritis.Jenis batubara yang dibakar adalah batubara bituminous, antrasit, campuran batubara bituminous dan lean coal, campuran batubara bituminous dan gas blast furnace, dan batubara bituminous inferior dengan kadar abu 56%-59%.
Parameter teknikdari Tabung Sirip Boiler
Barang | Tabung Dasar OD (mm) |
Ketebalan Tabung Dasar (mm) | Tinggi Sirip (mm) | Ketebalan sirip (mm) | Nada Sirip (mm) |
Jarak | 25,4 mm ~ 1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~ 20,0 mm | 0,5 mm ~ 3,0 mm | 5 mm ~ 25,4 mm |
Bahan | Baja Karbon, Baja Paduan, Baja Tahan Karat | ||||
Panjangnya | 0<L≤ 12000 |
Produk | Tabung sirip-H |
Pipa Dasar | Dilas atau Mulus |
Bahan | baja karbon, baja paduan, baja tahan karat, paduan non-ferrous dan paduan nikel. |
Aplikasi | H economizer, H evaporator, H superheater, H pemanas udara dan lain-lain. |
Kontrol kualitas
1. Laporan uji dampak dan perhitungan Kekuatan dengan informasi material yang diterapkan.
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan elektroda
3. Laporan inspeksi uji penetran sinar-X, -ray dan cair (jahitan las): untuk memastikan kualitas seluruh boiler
4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar
