| Tempat asal: | Cina |
| Nama merek: | HD Boiler |
| Sertifikasi: | ISO9001, SGS,EN, ASME, Grade A |
| Nomor model: | panel air membran |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Kemasan layak laut |
| Waktu pengiriman: | 40 hari kerja |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union |
| Menyediakan kemampuan: | 800ton / bulan |
| Tipe: | bahan dinding, Lantai Rekayasa | Bahan: | kawat baja / kawat tahan karat |
|---|---|---|---|
| Aplikasi: | Panel Dinding | Bahan Inti: | Busa Poliuretan Keras |
| Pemakaian: | eksterior / interior dinding | Fungsi: | hiasan dinding dan insulasi panas, insulasi panas |
| Cahaya Tinggi: | Dinding Air Membran Standar ASME,Dinding Air Membran Baja Karbon,Dinding Air Membran SGS |
||

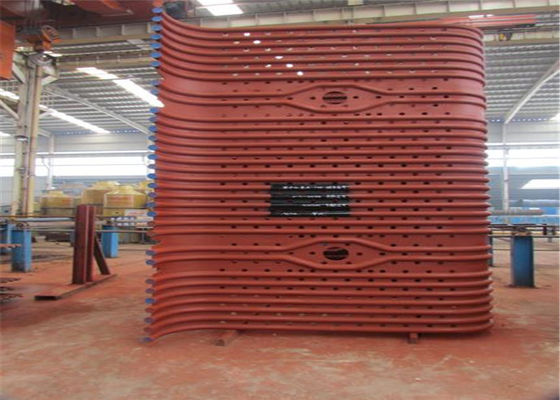

Suku Cadang Boiler Baja Karbon Panel Dinding Air Standar ASME
Deskripsi Produk
Nama lengkapnya "water wall tube", sebelumnya dikenal sebagai "water wall", juga dikenal sebagai "rising tube".Biasanya diletakkan secara vertikal di permukaan bagian dalam dinding tungku, yang terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh nyala api dan gas buang suhu tinggi di tungku.Ini bukan hanya jenis utama permukaan pemanas evaporasi boiler modern, tetapi juga komponen dasar sirkuit sirkulasi air boiler.Ini memiliki fungsi mendinginkan dan melindungi dinding tungku, jadi dinamai.
Pada desain awal water wall, tujuannya bukan untuk memanaskan, melainkan untuk mendinginkan tungku agar tidak rusak oleh temperatur tinggi.Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum sebagai bagian pemanas utama boiler.Permukaan pemanas penguapan diletakkan di dinding bagian dalam tungku boiler dan terdiri dari banyak pipa paralel.Fungsi water wall adalah untuk menyerap panas radiasi dari api bersuhu tinggi atau gas buang di dalam tungku, menghasilkan uap atau air panas di dalam tabung, menurunkan suhu dinding tungku dan melindungi dinding tungku.Pada boiler berkapasitas besar, temperatur nyala api di dalam furnace sangat tinggi, dan intensitas penyinaran panasnya sangat besar.40-50% atau lebih panas di boiler diserap oleh dinding air.Kecuali untuk beberapa ketel uap berkapasitas kecil, dinding air adalah permukaan pemanas penguapan utama dalam ketel pipa air modern.
Memperkenalkan
Panel dinding air dengan pin biasanya diletakkan secara vertikal di dinding bagian dalam dinding tungku, ini terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh api dan gas buang suhu tinggi di tungku.Ini adalah jenis utama dari permukaan pemanas penguapan dari Semua jenis boiler modern dan komponen dasar loop sirkulasi air boiler.Karena pendinginan dan perlindungan dinding tungku, jadi namanya.
Water wall pada awalnya didesain bukan untuk dipanaskan, tetapi untuk mendinginkan tungku dari kerusakan suhu tinggi, kemudian karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan steam drum sebagai bagian pemanas utama boiler.
Permukaan pemanas evaporatif, yang diletakkan di dinding bagian dalam ruang ketel dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di ruang tungku, menghasilkan uap atau air panas dalam pipa, dan mengurangi suhu dinding tungku untuk melindungi dinding tungku.Dalam boiler berkapasitas besar, suhu nyala api di tungku sangat tinggi, intensitas radiasi panas sangat besar. Empat puluh hingga lima puluh persen atau lebih dari panas di dalam boiler diserap oleh water wall. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan water cooling wall sebagai permukaan pemanas utama penguapan.
Menurut jenis struktur, ada tiga jenis utama jenis tabung cahaya, jenis membran dan jenis tabung duri. Dinding air tabung optik terdiri dari seluruh baris tabung baja mulus, yang memiliki struktur paling sederhana. Jenis membran air Dinding banyak sirip dinding air digulung tempat tabung yang baik saling mengelas satu sama lain, sehingga menjadi permukaan pemanas komposit yang disegel, tidak hanya dapat meningkatkan sesak udara dari tungku, mengurangi kebocoran udara, tetapi juga dapat melindungi dinding tungku dengan lebih baik , sehingga pengurangan berat dinding tungku, penyederhanaan struktur; Dinding air tabung berduri ada di pengelasan pipa dinding air banyak panjang 20 ~ 25mm, diameter pin 6 ~ 12mm, dan kemudian menerapkan plastik tahan api bijih krom, untuk mengurangi dinding air bagian dari penyerapan panas, meningkatkan suhu zona pembakaran, cocok untuk kebakaran bahan bakar terutama saat-saat sulit atau tungku terak cair.Tekan untuk mengatur tempat, memiliki jenis dinding tambahan dan terletak di antara wall jenis (yaitu pemanas dua sisi) dinding pendingin air dua jenis. Yang pertama sebagian besar tertanam di dinding bagian dalam dinding tungku dan menyerap panas di satu sisi. Yang terakhir sebagian besar dipasang di tengah-tengah tungku ketel besar, keseluruhan tungku dipisahkan menjadi dua bagian independen, pemanasan di kedua sisi.
Parameter
| Nama | Panel air membran |
| Bahan | Baja karbon, Paduan, Baja tahan karat |
| Ukuran tabung | Φ38 - 76 mm, atau sesuai kebutuhan |
| Standar | ISO, ASME |
| Model | Bertabur |
| Aplikasi | Istallable di sekitar ruang bakar boiler |
fitur
1. Laporan perhitungan kekuatan dengan informasi material terapan;
2. Laporan 100% NDT (inspeksi non-destruktif) pelat baja, tabung dan batang las;
3. Laporan inspeksi sinar-X 100% (pengelasan jahitan): untuk memastikan kualitas seluruh boiler;
4. Laporan uji hidrolik: memastikan tekanan kerja standar dan safet
Adavantages
1. memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.
2. mewujudkan pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas dalam kondisi pembakaran yang intensif.
3. kapasitas penyimpanan panas rendah, pemanasan cepat dan pendinginan ruang bakar, yang dapat mempersingkat waktu pendinginan mulai dan berhenti boiler.
4. Sangat cocok untuk menggunakan dinding tungku peletakan tabung, yang sangat mengurangi beban rangka boiler dan memfasilitasi suspensi.
5. dibandingkan dengan pipa ringan, kapasitas penyerapan panas pipa ditingkatkan.
6. meningkatkan derajat pra-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja instalasi.
Pengenalan Perusahaan
Didirikan pada tahun 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (diperdagangkan sebagai HD Boiler), memproduksi pembangkit listrik;industri;buang panas;pembakaran sampah;biomassa;pembawa panas organik dan ketel uap listrik.Ditambah dengan rangkaian luas permukaan pemanas, HD Boiler menghadirkan layanan unik ke pasar termasuk desain boiler, fabrikasi, pemasangan, pemeliharaan, dan penggantian suku cadang tekanan boiler.
