Tempat asal: | Jiangsu, Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ASME, EN, SGS, ISO9001 |
Nomor model: | Penghemat Boiler |
Kuantitas min Order: | 1 set |
---|---|
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 30 hari |
Aplikasi: | ketel pembangkit listrik, sistem Bolier | Bahan: | baja karbon atau stainless steel, baja Boiler, tabung baja |
---|---|---|---|
Nama Produk: | Penghemat panas | Struktur: | Horisontal |
Cahaya Tinggi: | Penghemat tumpukan ketel horizontal,penghemat panas pembangkit listrik,penghemat panas horizontal |

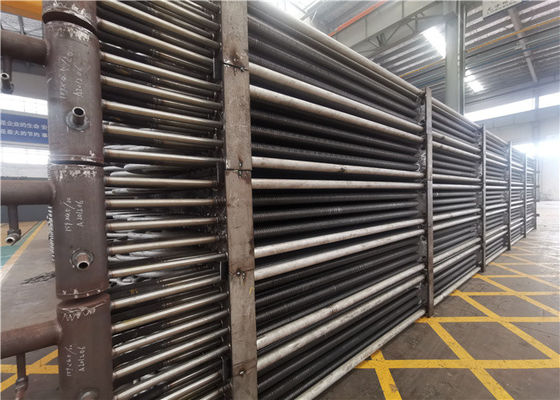

Boiler Pressure Part Boiler Economizer Dari Baja Karbon untuk Pembangkit Listrik dan Industri
Ringkasan dari Penghemat Boiler
Kami dapat memproduksi tiga jenis penghemat ketel, penghemat tabung telanjang, penghemat tabung bersirip H dan penghemat tabung bersirip spiral.Economizer tabung bersirip H adalah economizer penukar panas efisien tinggi yang terdiri dari tabung bersirip H. Ada tiga tahap dari air umpan di boiler yang dipanaskan menjadi uap superheated: pemanasan awal air umpan, penguapan, dan pemanasan super.Ketiga tahap tersebut diselesaikan pada tiga permukaan pemanas yang berbeda.Sirkuit uap dan air boiler terdiri dari tiga permukaan pemanas yang berbeda serta pipa penghubungnya.Penghemat boiler adalah salah satunya, dan merupakan peralatan yang tepat untuk memanaskan awal air umpan.Dengan demikian, merupakan permukaan pemanas dengan suhu terendah untuk fluida kerja boiler di sirkuit uap dan air boiler.Fluida kerja yang melewati peralatan ini adalah air monofasik (economizer non-boiling).
Jenisdari Boiler Economizer
Jika menurut bahan, economizers dapat dibagi menjadi economizer tabung baja dan economizers besi.Saat ini, sebagian besar boiler volume besar dan menengah banyak menggunakan economizer berbahan tabung baja, karena memiliki kekuatan tinggi dan kemampuan kerja yang andal, serta mampu menahan benturan, sedangkan memiliki kinerja perpindahan panas yang baik, struktur kecil dan biaya rendah.Satu titik lemah adalah ketahanan korosi yang buruk, tetapi sekarang air umpan boiler modern diperlakukan dengan ketat, sehingga masalahnya hampir terpecahkan.
Jika menurut perpanjangan pemanasan fluida kerja, economizers dapat dibagi menjadi jenis non-boiling dan boiling.
1. Penghemat air mendidih: suhu air saluran keluar tidak hanya dapat mencapai suhu surnatured, tetapi juga dapat membuat air menguap, proporsinya sekitar 10-15% dari total air umpan, tidak lebih dari 20% jika terjadi banyak hambatan aliran yang disebabkan ke fluida kerja.
2. Economizers non-boiling: suhu outlet 20-25 derajat lebih rendah dari titik didih di bawah tekanan yang diberikan.
Sebagian besar boiler bertekanan sedang menggunakan economizer tipe perebusan.Hal ini dikarenakan kalor laten penguapan air dalam boiler bertekanan sedang tinggi, dan kalor air yang dipanaskan sedikit.Oleh karena itu, diperlukan pengiriman air untuk diuapkan di economizer boiler untuk mencegah pembakaran yang tidak stabil di funaces dan mencegah peningkatan konsumsi logam di permukaan pemanas sebagai superheater yang disebabkan oleh suhu gas buang keluar yang terlalu rendah.Selain itu, dapat membantu memainkan peran para penghemat.
Boiler bertekanan super tinggi kebanyakan menggunakan economizers tipe non-mendidih.Hal ini dikarenakan pada saat tekanan semakin tinggi maka panas laten penguapan berkurang, sedangkan panas dari air yang dipanaskan semakin banyak, sehingga perlu dilakukan pengiriman air untuk dipanaskan pada water wall panel untuk mencegah terjadinya slagging pada panel water wall. permukaan pemanas dari saluran keluar tungku dan bagian dalam tungku yang disebabkan oleh suhu yang terlalu tinggi dalam tungku dan gas buang keluar.Jadi biasanya boiler bertekanan super tinggi menggunakan economizers tipe non-boiling.
Fungsidari Boiler Economizer
Asal mula penggunaan economizers adalah memanaskan air umpan menggunakan panas pembuang gas buang sehingga dapat menurunkan suhu buang dan meningkatkan efisiensi boiler, menghemat konsumsi bahan bakar, begitulah nama economizer.Jika menggunakan economizers boiler, air umpan sudah dipanaskan di sini sebelum masuk ke permukaan pemanas evaporasi, sehingga panas yang terserap pada permukaan pemanas evaporasi serta area pemanasan pasti berkurang.Penghemat boiler ditempatkan berlawanan arah.Suhu rata-rata fluida kerja lebih rendah daripada suhu air bersuburan, dan menerapkan aliran wajib untuk menciptakan kondisi untuk penerapan dinding tipis dan tabung berdiameter kecil.Seluruh strukturnya juga sangat rapat.Dengan demikian, perbedaan suhu perpindahan panas dan koefisien perpindahan panas lebih tinggi dibandingkan dengan ikatan tabung evaporasi konveksi yang memiliki kisaran suhu asap yang sama.Penghemat boiler untuk menggantikan bundel tabung evaporasi konveksi dapat mengurangi konsumsi logam dalam jumlah besar.Lebih jauh lagi, air umpan yang dipanaskan masuk ke steam drum, dengan cara ini dapat menurunkan perbedaan suhu antara air dan dinding steam drum, dan pada akhirnya menurunkan tekanan termal dari steam drum.Karena alasan di atas, sekarang economizer adalah bagian terpenting dari boiler.Jadi kita bisa memadukan fungsi economizers seperti di bawah ini:
1. Penghematan bahan bakar: economizers ditempatkan di bagian belakang boiler.Cara ini dapat menurunkan suhu asap dan gas, sehingga dapat menghemat bahan bakar.
2. meningkatkan kondisi kerja steam drum: karena economizers, suhu air umpan meningkat saat memasuki steam drum.Ini mengurangi perbedaan suhu antara air umpan dan dinding drum uap serta tekanan termal drum uap, sehingga meningkatkan kondisi kerja drum uap dan meningkatkan masa pakai.
3. mengurangi biaya pembuatan boiler: untuk air umpan dipanaskan di economizers boiler.Penggunaan suku cadang suhu rendah sebagai penghemat boiler untuk menggantikan beberapa panel dinding air suhu tinggi yang berharga tinggi mengurangi biaya pembuatan boiler.
Spesifikasidari Boiler Economizer
Deskripsi | Penghemat boiler |
Bahan | Baja paduan, baja karbon, SA210C, SA213T22, dll. |
Standar material | ASTM, EN atau ISO dll. |
Dimensi | Kustomisasi |
Bobot |
Min: 10 ton Maks .: 1000 ton |
Proses Peleburan: | EF + LF + VD |
Proses | Bahan → Ingot → Hot / Cold-Rolling → Perlakuan panas (Normalisasi + tempering) → Inspeksi → pemesinan kasar → UT → Perlakuan panas ke-2 → pemesinan finishing → Inspeksi |
Standar UT | ASTM A388 atau EN10228, dll |
Kontrol kualitas
1. Laporan uji dampak dan perhitungan kekuatan dengan informasi material terapan.
2. Laporan 100% NDT (inspeksi non-destruktif) pelat baja, tabung dan elektroda
3. Laporan pemeriksaan uji X-ray, γ-ray dan cairan penetran (lapisan las): untuk memastikan kualitas seluruh boiler
4. Laporan uji hidrolik: memastikan tekanan dan keamanan kerja standar
