Tempat asal: | Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ISO9001,ASME,Grade A,SGS,EN |
Nomor model: | Dinding Air Membran |
Kuantitas min Order: | 500 ton |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | L / C, T / T, Serikat Barat, D / P, MoneyGram |
Menyediakan kemampuan: | 500 Ton / Bulan |
Kondisi: | Baru | Struktur: | Tabung Api / Air |
---|---|---|---|
Rentang Aplikasi: | Industri / Pembangkit Listrik | NDE: | 100% PT, 100 RT, 100% UT |
Bahan: | Baja Karbon / Stainless Steel Dll | Pengepakan: | Paket Rangka Besi |
Warna: | Disesuaikan | Panjangnya: | Pilihan Pelanggan |
Cahaya Tinggi: | Bagian Penguapan Dinding Air Boiler,Dinding Air Boiler berbahan bakar batubara,Tabung air boiler Pembakaran Batubara |

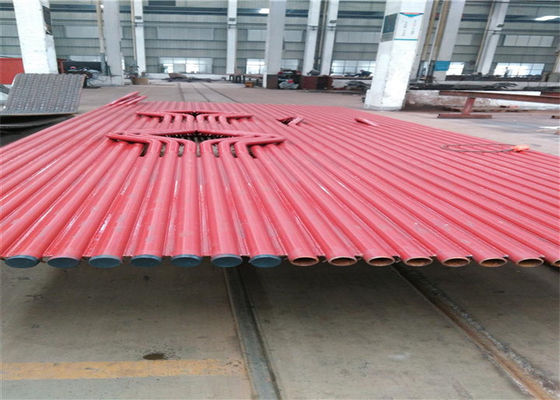

Bagian Penguapan Dinding Air Pembakaran Batubara Pembangkit Listrik Standar
Parameter Teknis
Bahan | besi tahan karat |
Warna | Disesuaikan |
Fungsi | Bagian penguapan |
Bahan bakar | ketel uap berbahan bakar batubara |
Penggunaan | Industri, boiler pembangkit listrik dll |
Jenis | Panel tabung dinding air membran |
Keuntungan dari dinding air membran
(1) Pastikan kekencangan dinding tungku dan kurangi kebocoran udara di ruang bakar.
(2) Menyadari pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas di bawah keadaan pembakaran ditingkatkan.
(3) Kapasitas penyimpanan panas kecil, pemanasan cepat ruang bakar, pendinginan cepat, dapat mempersingkat waktu mulai dan berhenti boiler.
(4) Cocok untuk penggunaan dinding tungku pelapis tabung, sehingga sangat mengurangi beban rangka boiler, mudah digantung.
(5) Dibandingkan dengan tabung cahaya, kapasitas penyerapan panas tabung ditingkatkan.
(6) Tingkatkan tingkat pra-kombinasi bagian boiler, nyaman dan kurangi pekerjaan pemasangan.
Dinding air boiler adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya.Dinding-dinding ini membentuk selungkup ruang bakar batubara.Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler.
Dinding air membran kami diproduksi menggunakan bahan baku bermutu tinggi dan peralatan produksi kontemporer di unit manufaktur canggih kami.Kisaran yang ditawarkan tersedia dalam berbagai ukuran, bentuk dan spesifikasi, sesuai kebutuhan klien kami yang terhormat.Selanjutnya, ini dikirim ke klien dalam jangka waktu yang dijanjikan.
perkenalan produk
Dinding pendingin air membran mengacu pada dinding pendingin air yang terdiri dari layar pipa kedap udara yang dilas oleh baja datar dan pipa. Dinding pendingin air membran dapat menjamin keketatan ruang tungku yang baik, secara signifikan mengurangi koefisien kebocoran udara ruang tungku untuk boiler tekanan negatif, dan meningkatkan kondisi pembakaran di tungku. Ini dapat meningkatkan area pemanasan radiasi yang efektif dan menghemat konsumsi baja.
Detail Konstruksi
Karakteristik kombinasi dinding pendingin air membran adalah sebagai berikut:
1. Periksa dan sesuaikan lebar, panjang, kerataan, dan diagonal baris pipa saat baris pipa tersegmentasi diangkat ke bingkai kombinasi. Jika lebar baris tabung lebih besar atau kurang dari ukuran yang ditentukan, sirip dapat dipotong dengan panjang yang sesuai, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali. Ketika perbedaan diagonal baris pipa melebihi lOmm, sirip antara beberapa pipa dengan ukuran lebih besar dapat dipotong untuk mengurangi jarak antar pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Ketika ketidakrataan baris pipa melebihi kisaran yang diizinkan, bingkai gantry dapat digunakan untuk memperbaiki tekanan atas dongkrak.
2. Sambungan butt dari baris pipa berbeda dari pipa tunggal. Sambungan las dari satu pipa menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain. Tetapi baris pipa tidak sama, dua bagian pengelasan butt baris pipa, jika dari satu sisi ke sisi lain dari urutan pengelasan, pengelasan ke ujung pipa yang disebabkan oleh deformasi sangat besar. Oleh karena itu, sebelum pengelasan butt, jarak bebas dari pengelasan ini sambungan harus diukur secara komprehensif, dan menurut klasifikasi butt clearance terlalu kecil, sedang, terlalu besar, jika butt clearance terlalu besar atau terlalu kecil, harus mengambil metode pemotongan pipa, diganti dengan pipa pendek sedang.Pada kali ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan dapat disolder.Untuk mengurangi deformasi susut pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
3. Bagian bawah dinding pendingin air depan dan belakang memiliki bagian bawah tungku (ember abu dingin), dan bagian atas dinding pendingin air belakang memiliki Sudut nyala, sehingga ukuran komponen lebih besar dan bentuknya lebih istimewa , sehingga sulit untuk digabungkan.
4. Bola lulus tunggal dari pipa dinding air belakang berbeda dari pipa permukaan pemanas lainnya. Karena dinding air belakang di kotak header atas memiliki Sudut tahan api, jumlah pipa lentur Sudut tahan api sama dengan bagian belakang dinding air, untuk meningkatkan kekakuan Sudut tahan api, ada juga sejumlah besar jarak pipa lurus (kebanyakan jenis tungku). Di persimpangan Sudut api dan pipa lurus, tee baja cor berbentuk khusus berdiameter sama (tiga- pipa cabang) dipasang. Dalam tabung lurus dan persimpangan antara tangki sekutu atas dilengkapi dengan lubang 5 mm atau pembatas 10 mm. Dengan cara ini, sebagian besar pipa bengkok media kerja kondusif untuk pendinginan Sudut nyala, dan sebagian kecil dari pipa bengkok media kerja memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah ekspansi yang sesuai, sehingga mengurangi tekanan internal, sehingga kesulitan melewati bola meningkat.
Tambahan
1 | Panel dinding air digunakan dalam boiler pemulihan Limbah Panas. |
2 | Kami memproduksi panel dinding Air, ini dibuat dari tabung baja karbon untuk gambar dan spesifikasi pelanggan. |
3 | Perhatian khusus diberikan untuk ovalitas dan penipisan pada bagian yang bengkok, selama fabrikasi. |
4 | Kami memproduksi dan memasok rangkaian lengkap Panel Waterwall. |
5 | Tabung yang ditawarkan oleh kami dikenal tahan terhadap tekanan internal yang besar karena potongan bahan sirip terus-menerus dililitkan secara spiral pada tabung. |
6 | Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas. |
7 | Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas dalam tabung, sehingga dapat menurunkan suhu di dalam ruang. |
Aplikasi
1 | Perlindungan lingkungan hemat energi pemasok cina dinding air membran untuk boiler CFB adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya. |
2 | Dinding-dinding ini membentuk selungkup ruang bakar batubara. |
3 | Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler. |
