Tempat asal: | Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ISO9001 , SGS , TUV , ASME , EN |
Nomor model: | Drum uap |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 50 ~ 100 Hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 400 ton per bulan |
Kondisi: | Baru | Struktur: | Tabung Api / Air |
---|---|---|---|
Bahan bakar: | Batubara / Gas / Batubara-dipanaskan / Air panas | Tipe: | Sirkulasi Alami / Sekali Melalui |
Spesifikasi: | Disesuaikan | Kode HS: | 3215960855 |
Cahaya Tinggi: | Ketel Uap Gas Alam Horisontal,Ketel Uap Minyak Limbah 1300hp,Ketel Uap Gas Alam 1300hp |
Efisiensi Tinggi BatubaraDrum Ganda Ketel Uap Minyak Limbah Horisontal Gas Alam
Keterangan
1. Operasi sepenuhnya otomatis, aman dan andal, dengan berbagai perangkat kontrol dan perlindungan boiler, tekanan uap, tekanan air, dan pembakaran semua dengan sistem kontrol otomatis.Ketel air panas juga dilengkapi dengan kontrol proses dan kontrol suhu dan waktu.
2. Mudah dioperasikan dan dirawat, hemat tenaga kerja.
3. Dilengkapi dengan pembakar bermerek impor, pembakaran penuh bahan bakar dan konservasi energi, perlindungan lingkungan.
4. Ruang boiler dengan lebar pembakaran tertutup, bebas polusi, tampan dan bersih.
5. Struktur kompak, instalasi mudah.
Header boiler memiliki header dinding air, header superheater, header economizer dan sebagainya, bertindak sebagai pengumpulan, campuran, mendistribusikan kembali media kerja, sebagai struktur, dapat diklasifikasikan sebagai tipe penutup akhir (end enclosure) dan necking down Tipe.
Header terdiri dari body header (tabung baja seamless berdiameter besar), penutup ujung (enclosure), sambungan tabung, lubang tangan, soket termometer dan sebagainya.Dan pemeriksaan pengelasan dilakukan secara ketat sebagai proses pengelasan untuk menjamin produk berkualitas 100%.

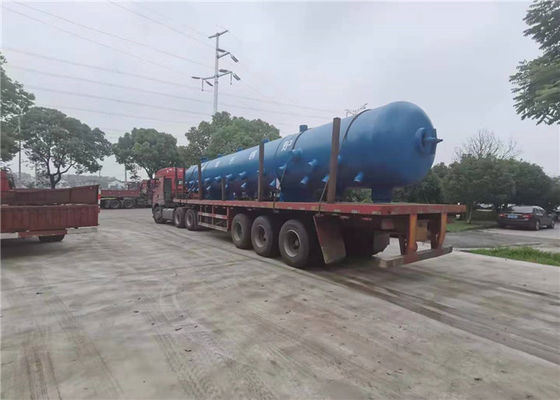

Drum adalah bejana tekan berbentuk silinder yang digunakan untuk pemisahan uap air dan pemurnian uap dalam boiler tabung air untuk membentuk sirkuit sirkulasi air dan menyimpan air boiler.Fungsi utamanya adalah untuk menerima air dari economizer, memisahkan uap dan air, memasok air ke sirkuit sirkulasi dan mengirimkan uap jenuh ke superheater.Ada sejumlah air di dalam drum, yang memiliki sejumlah panas dan penyimpanan media kerja tertentu.Ini dapat memperlambat kecepatan perubahan tekanan uap ketika kondisi kerja berubah, dan memainkan peran penyangga tertentu ketika air umpan dan beban tidak terkoordinasi untuk waktu yang singkat.Drum dilengkapi dengan perangkat internal untuk pemisahan air uap, pembersihan uap, dosis dalam boiler dan blowdown terus menerus untuk memastikan kualitas uap, seperti yang ditunjukkan pada gambar.
Drum adalah bagian bantalan tekanan dinding tebal yang paling besar dan mahal di boiler.Drum tidak hanya menanggung tekanan internal yang tinggi, tetapi juga menghasilkan tegangan termal karena variasi kondisi operasi dan fluktuasi suhu dinding.Oleh karena itu, kondisi kerja buruk, dan pemantauan kondisi operasi yang efektif diperlukan.
Detail pemisahan uap-air
Pemisahan uap-air primer menghilangkan hampir semua uap dari air sehingga sangat sedikit uap yang disirkulasikan kembali dari dasar drum menuju tabung yang dipanaskan melalui sambungan keluar (downcomer).
Pada pemisahan sekunder, uap dilewatkan melalui tahap sekunder pemisah atau elemen scrubber (biasanya pelat paralel bergelombang yang berjarak dekat) untuk pembuangan tetesan air akhir.Uap kemudian habis melalui berbagai port.
Nama Produk | |
Kapasitas Uap | 6-30 ton uap per jam |
Tenaga Ketel | 30-1300hp |
Tekanan Pekerjaan | 1.25Mpa.1.6Mpa, 2.5Mpa |
Suhu Uap | 193℃,204,226℃ |
Efisiensi Termal | 95% |
Kontrol Operasi | Kontrol PLC Cerdas |
Parameter teknik
BarangModel | Drum Ganda Ketel Uap Minyak Limbah Horisontal Gas Alam | |||||||||
Kapasitas uap terukur (Ton/jam) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
Nilai tekanan uap MPa | 1.25/1.6/2.5 | |||||||||
Nilai suhu uap | 194/203/225/400 | |||||||||
Efisiensi desain % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91,99 | 91,82 | 91,99 | 92.17 | |
Suhu air umpan | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
Bahan bakar yang tersedia | diesel / minyak berat / gas alam / LPG | |||||||||
Konsumsi bahan bakar | Diesel kg/jam | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337,3 | 1671.6 | 2005,9 | 2336.8 |
Gas alam Nm3/jam | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477,4 | |
Dimensi keseluruhan | Panjang m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
Lebar m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
Tinggi m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 |
Kapasitas Desain dan Manufaktur
1. Dua jalur produksi coiler otomatis
2. Tekuk panas hingga radius tekuk minimum 0,6D
3. Pembengkokan tabung dinding membran, dengan mesin pelengkung panel horizontal dan vertikal
4. Fabrikasi panel hingga untuk boiler pembangkit listrik 1000MW
5. Fabrikasi Pemisah Siklon Boiler CFB
6. Fabrikasi Header ke standar China (GB), standar AS (ASME), atau standar UE (EN)
7. Berbagai peralatan perlakuan panas termasuk 10 tungku, menawarkan normalisasi dan temper
