Tempat asal: | Jiangsu, Cina |
Nama merek: | HDB |
Sertifikasi: | ISO9001,ASME,Grade A,SGS,EN |
Nomor model: | Superheater dan Reheater |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negociable |
Kemasan rincian: | Kemasan layak laut |
Waktu pengiriman: | 30 hari setelah deposit |
Syarat-syarat pembayaran: | L / C, T / T |
Menyediakan kemampuan: | 500 ton per Bulan |
Struktur: | Elemen Listrik | Tekanan: | Tekanan Rendah / Tinggi |
---|---|---|---|
Bahan bakar: | Batubara / Gas / Batubara-dipanaskan / Air panas | Kondisi: | Baru |
bahan: | baja karbon / stainless steel | Warna: | Merah / Biru / Abu-abu |
Cahaya Tinggi: | Superheater dan Reheater Berbahan Bakar Batubara,Superheater Dan Reheater ASME,superheater uap Baja Karbon |

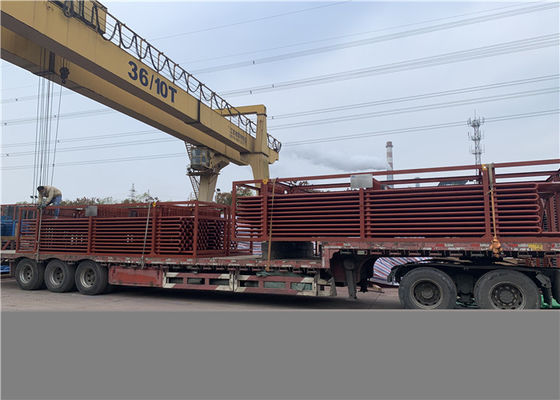

Superheater Ketel Uap Berbahan Bakar Batubara Dan Pemanas Ulang Baja Karbon Di Pembangkit Listrik
Deskripsi Produk
Fungsi dan karakteristik superheater dan reheater
fungsi superheater dan reheater:
Superheater dan reheater adalah bagian penting untuk permukaan pemanas, digunakan untuk meningkatkan suhu steam, bertujuan untuk meningkatkan entalpi steam dan selanjutnya untuk meningkatkan efisiensi sirkulasi termal untuk pembangkit listrik.
Superheater bekerja untuk memanaskan steam surnatured menjadi steam superheated dengan temperatur tertentu.Ketika beban boiler atau kondisi kerja lainnya berubah, perlu untuk memastikan suhu uap superheated menjadi normal, dan dalam kisaran variasi suhu yang diijinkan.
Dari sirkulasi termal di pembangkit listrik, parameter asli tekanan dan suhu lebih tinggi, efisiensi termal sirkulasi lebih baik, atau kelembaban uap bagian belakang turbin uap terlalu tinggi, mempengaruhi keamanannya.Sementara temperatur uap superheater dibatasi oleh bahan logam, saat ini, karena keterbatasan bahan logam, suhu superheated untuk sebagian besar boiler pembangkit listrik masih dalam kisaran 540-555 derajat, dan untuk menghindari kelembaban uap sudu turbin uap. belakang terlalu besar, sehingga sistem pemanasan tengah diterapkan.
Fungsi reheater adalah untuk memanaskan gas buang turbin uap silinder bertekanan tinggi ke suhu yang dipanaskan ulang yang mendekati atau sama dengan suhu superheated, dan kemudian mengirimkannya ke silinder tekanan menengah dan tekanan rendah untuk mengembang dan bekerja untuk meningkatkan kekeringan bilah turbin uap. belakang.Biasanya, tekanan steam yang dipanaskan ulang adalah seperlima dari tekanan steam superheated.Penerapan sistem reheating dapat meningkatkan efisiensi termal untuk pembangkit listrik sebesar 4-5%.
Sejauh ini di negara kita, unit dengan kapasitas lebih dari 125mw semuanya menerapkan sistem pemanasan tengah satu kali. Pemanasan ulang ganda dapat meningkatkan lagi efisiensi termal sirkulasi sebesar 2%, tetapi sistemnya sangat rumit, tidak diterapkan untuk unit nasional, tetapi umum untuk boiler besar di luar negeri.
Karakteristik kerja superheater dan reheater:
Untuk meningkatkan efisiensi termal, tekanan uap superheated telah ditingkatkan dari tekanan supertinggi ke tekanan subkritis dan superkritis.Tetapi dibatasi oleh kinerja logam, suhu uap superheater dan reheater dijaga dalam 540-555 derajat.
Karena apa yang mengalir melalui tabung superheater dan reheater adalah uap suhu tinggi, koefisien perpindahan panas konvektif dari dinding tabung ke uap cukup kecil, dan kinerja perpindahan panas buruk, kapasitas pendinginan uap ke dinding tabung rendah.Sementara itu, untuk memastikan perbedaan suhu perpindahan panas yang wajar, biasanya superheater dan reheater ditempatkan di area di mana suhu asap tinggi, dan suhu kerja dinding tabungnya agak tinggi, sehingga lingkungan kerja superhearter dan reheater cukup buruk.Khususnya reheater, untuk reheated steam pressure rendah, dan kapasitasnya untuk mendinginkan tube lebih buruk, sehingga bagaimana memastikan tube metal dapat bekerja dengan aman dalam jangka panjang merupakan isu penting saat merancang dan mengoperasikan superheater dan reheater.Diagram 4-1 mencantumkan batas atas suhu yang diizinkan untuk logam biasa yang digunakan dalam boiler.Untuk menghindari penggunaan baja paduan tingkat yang lebih tinggi, dalam hal desain superheater dan reheater, logam tabung bekas hampir mendekati batas suhu saat bekerja.Kali ini, jika ada kenaikan suhu 10-20 derajat, yang juga mengurangi banyak tegangan yang diijinkan.Oleh karena itu, Perhatian harus diberikan untuk desain dan pengoperasian superheater dan reheater dalam aspek-aspek di bawah ini:
1.pastikan tempe kukusRAture stabil saat berjalan.Variasi suhu uap seharusnya tidak lebih dari +5- -10 derajat;
2. Diperlukan metode yang andal untuk menyesuaikan suhu untuk superheater dan reheater ketika kondisi operasi berubah sampai batas tertentu untuk mempertahankan suhu steam terukur.
3. untuk meminimalkan deviasi termal antara paralel tabung.
Aplikasi
digunakan untuk memanaskan uap jenuh, suhu uap bisa sampai 900 derajat C.
Peningkatan Kapasitas Superheater untuk Meningkatkan Pembangkit Listrik
Kirimkan kepada kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang diperlukan, dll. Kami akan merancang sesuai dengan itu.
Perbedaan
Jenis | Keuntungan | Kekurangan | Metode pendukung |
Tipe liontin | 1. Dukungan struktural yang kuat | 1. Aliran tersumbat oleh uap yang terkondensasi 2. Perlu restart perlahan untuk membersihkan air yang menumpuk di bagian bawah. | didukung dari atas |
Tipe terbalik | 1. Drainase uap kental yang tepat | 1. Kurangnya kekakuan struktural, terutama dalam aliran gas berkecepatan tinggi | Didukung dari bawah |
Horisontal -tipe |
1. Drainase yang tepat 2. Kekakuan struktural yang baik. |
1. Mereka tidak melihat nyala api secara langsung sehingga mereka terutama dari tipe konvektif | Biasanya didukung di saluran gas vertikal sejajar dengan tungku utama. |
Superheater adalah untuk meningkatkan suhu uap di atas titik jenuhnya.
Reheater pada dasarnya adalah superheater yang memanaskan uap yang keluar dari turbin bertekanan tinggi.Uap yang dipanaskan kembali kemudian dikirim ke turbin bertekanan rendah.Dengan memanaskan ulang uap antara turbin bertekanan tinggi dan bertekanan rendah, efisiensi listrik siklus pembangkit listrik dapat ditingkatkan melebihi 40%. Siklus pemanasan ulang digunakan dalam boiler daya besar karena secara ekonomis hanya dapat dilakukan di pembangkit listrik yang lebih besar.
rincian
Semua bahan baku akan terlebih dahulu dilakukan pemotongan pipa.
Ini terdiri dari serangkaian minyak telanjang (baja karbon, baja paduan, atau baja panas tahan lama) dan header dan alat bantu lainnya.TabungΦ32,38,42 dan seterusnya, juga sebagai permintaan.
Informasi Pengaturan
|
|
proses
|
pengelasan
|
struktur
|
horizontal atau vertikal
|
bahan
|
baja karbon, baja paduan
|
tabung
|
32, 38, 42, dst.
|
ukuran
|
disesuaikan
|
merek
|
HTEG
|
Jaminan
|
18 bulan
|
Perbedaan
Jenis | Keuntungan | Kekurangan | Metode pendukung |
Tipe liontin | 1. Dukungan struktural yang kuat | 1. Aliran tersumbat oleh uap yang terkondensasi 2. Perlu restart perlahan untuk membersihkan air yang menumpuk di bagian bawah. | didukung dari atas |
Tipe terbalik | 1. Drainase uap kental yang tepat | 1. Kurangnya kekakuan struktural, terutama dalam aliran gas berkecepatan tinggi | Didukung dari bawah |
Horisontal -tipe |
1. Drainase yang tepat 2. Kekakuan struktural yang baik. |
1. Mereka tidak melihat nyala api secara langsung sehingga mereka terutama dari tipe konvektif | Biasanya didukung di saluran gas vertikal sejajar dengan tungku utama. |
Bengkel
Kirimkan kepada kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang diperlukan, dll. Kami akan merancang sesuai dengan itu.
