Tempat asal: | Zhangjiagang, Tiongkok |
Nama merek: | HD BOILER |
Sertifikasi: | ISO9001 , SGS , TUV , ASME , EN |
Nomor model: | Dinding Membran Boiler |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Paket Rangka Besi |
Waktu pengiriman: | 50 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Ton / Bulan |
Bahan: | Baja Cabon / Baja Tahan Karat / Baja Paduan | Struktur: | Tabung Api / Air |
---|---|---|---|
Pengobatan permukaan: | Dilukis | Rentang Aplikasi: | Industri / Pembangkit Listrik |
Spesifikasi: | Disesuaikan | Pengepakan: | Paket Rangka Besi |
Cahaya Tinggi: | Dinding Membran boiler SA192,dinding air Boiler SA192,panel Membran boiler TUV |

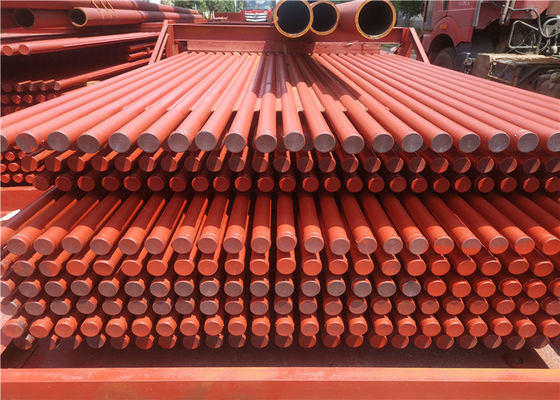

Penyerapan Panas Tinggi Efisiensi Tabung Dinding Membran Boiler SA192 / SA36 Standar ASME
Perkenalkan Dinding Membran Boiler
Dinding air boiler adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya.Dinding-dinding ini membentuk selungkup ruang bakar batubara.Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler.
1. Dinding membran banyak digunakan dalam boiler untuk utilitas / pembangkit listrik sebagai bagian pertukaran panas.
2. Panel dinding air membran digabungkan dengan tabung baja dan flat untuk memastikan penyegelan yang baik dan secara signifikan mengurangi faktor kebocoran udara dari boiler preasure negatif, meningkatkan kondisi pembakaran di tungku.
3. Panel dinding air membran meningkatkan permukaan panas radiasi dan menghemat konsumsi baja.
Pembuatan
HD Boiler menggunakan teknologi pengelasan busur terendam untuk menghasilkan dinding air sebagai persyaratan Ramah Lingkungan.
Itu juga dapat menjamin konstruksi dan penyegelan kokoh yang baik.
HDB menyediakan dinding air boiler pengganti, bukaan burner, port inspeksi dan pintu untuk boiler utilitas dan industri.Proyek yang baru-baru ini diselesaikan termasuk penggantian dinding belakang dan samping sebagai bagian dari penggantian pemanas ulang lengkap dan tenggorokan burner bertabur dengan tabung bercabang yang digambarkan di sebelah kanan.Port inspeksi, port kamera, dan pintu akses merek apa pun juga tersedia.
Fitur Struktur
1. Periksa dan sesuaikan lebar, panjang, kerataan, dan diagonal baris pipa saat baris pipa tersegmentasi diangkat ke bingkai kombinasi. Jika lebar baris tabung lebih besar atau lebih kecil dari ukuran yang ditentukan, sirip dapat dipotong dengan panjang yang sesuai, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali. Ketika perbedaan diagonal baris pipa melebihi lOmm, sirip antara beberapa pipa dengan ukuran lebih besar dapat dipotong untuk mengurangi jarak antar pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Ketika ketidakrataan baris pipa melebihi kisaran yang diizinkan, bingkai gantry dapat digunakan untuk memperbaiki tekanan atas dongkrak.
2. Sambungan butt dari baris pipa berbeda dari pipa tunggal. Sambungan las dari satu pipa menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain. Tetapi baris pipa tidak sama, dua bagian pengelasan butt baris pipa, jika dari satu sisi ke sisi lain dari urutan pengelasan, pengelasan ke ujung pipa yang disebabkan oleh deformasi sangat besar. Oleh karena itu, sebelum pengelasan butt, jarak bebas dari pengelasan ini sambungan harus diukur secara komprehensif, dan menurut klasifikasi butt clearance terlalu kecil, sedang, terlalu besar, jika butt clearance terlalu besar atau terlalu kecil, harus mengambil metode pemotongan pipa, diganti dengan pipa pendek sedang.Pada kali ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan dapat disolder.Untuk mengurangi deformasi susut pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
3. Bagian bawah dinding pendingin air depan dan belakang memiliki bagian bawah tungku (ember abu dingin), dan bagian atas dinding pendingin air belakang memiliki Sudut nyala, sehingga ukuran komponen lebih besar dan bentuknya lebih istimewa , sehingga sulit untuk digabungkan.
4. Bola lulus tunggal dari pipa dinding air belakang berbeda dari pipa permukaan pemanas lainnya. Karena dinding air belakang di kotak header atas memiliki Sudut tahan api, jumlah pipa lentur Sudut tahan api sama dengan bagian belakang dinding air, untuk meningkatkan kekakuan Sudut tahan api, ada juga sejumlah besar jarak pipa lurus (kebanyakan jenis tungku). Di persimpangan Sudut api dan pipa lurus, tee baja cor berbentuk khusus berdiameter sama (tiga- pipa cabang) dipasang. Dalam tabung lurus dan persimpangan antara tangki sekutu atas dilengkapi dengan lubang 5 mm atau pembatas 10 mm. Dengan cara ini, sebagian besar pipa bengkok media kerja kondusif untuk pendinginan Sudut nyala, dan sebagian kecil dari pipa bengkok media kerja memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah ekspansi yang sesuai, sehingga mengurangi tekanan internal, sehingga kesulitan melewati bola meningkat.
Keuntungan
1 | Untuk menjamin anti bocor dinding tungku dan mengurangi kebocoran udara ruang bakar. |
2 | Untuk mencapai pendinginan air penuh dari ruang bakar, dan dinding air membran aksesori boiler bermanfaat untuk mencegah kokas dalam kondisi pembakaran tambahan. |
3 | Kapasitas penyimpanan termal kecil, pemanasan ruang bakar cepat dan pendinginan juga cepat, yang dapat mempersingkat waktu pendinginan awal boiler dan pemadaman tungku. |
4 | Adalah baik untuk mengadopsi dinding berpendingin air yang didukung atas dan dapat mengurangi beban kerangka boiler, yang bermanfaat untuk menggantung. |
5 | Dibandingkan dengan tabung telanjang, dinding air membran meningkatkan kapasitas penyerapan panas tabung. |
6 | Dinding air membran boiler langsung pabrik dapat meningkatkan tingkat kombinasi awal bagian-bagian boiler dan mengurangi beban kerja pemasangan. |
