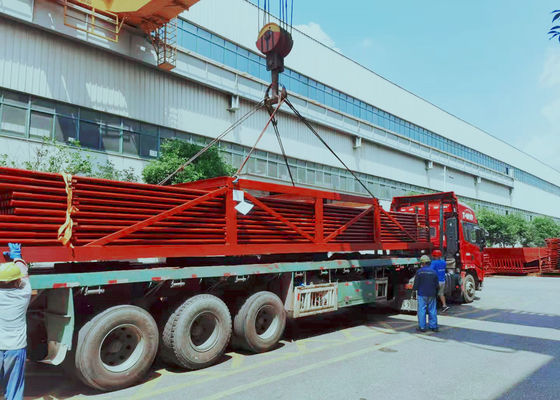

20G Tube Q235B Fin GB Standard Coal Fired Boiler Membran Dinding

Dinding Air Boiler Membran Terbuat dari Tabung 20G dan Fin Q235B dalam Standar GB untuk Boiler Pembangkit Listrik Tenaga Batubara



pengantar

Panel dinding air adalah permukaan pemanas utama boiler, terdiri dari sejumlah baris tabung baja, diatur di sekitar sudut boiler.Di dalamnya ada air atau uap yang mengalir, dan bagian luar menerima panas nyala api di tungku boiler, terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku.Fluida kerja naik di dalamnya dan menguap oleh panas.


Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding pemasangan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.

Bahan untuk panel dinding air
20# Baja, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Standar
Standar Kode ASME, Standar GB

Pengecekan kualitas
MT, RT, uji Hidrolik

Spesifikasi

Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga untuk mengurangi suhu di dalam ruang.

• Panel dinding air boiler membran: las titik banyak tabung bersirip yang digulung menjadi permukaan pemanas gabungan yang disegel, yang meningkatkan kedap udara tungku dan mengurangi kebocoran udara.
• Tabung dinding air bertabur:mengelas pin dengan panjang 20 hingga 25 mm dan diameter 6 hingga 12 mm pada tabung dinding air, dan kemudian menerapkan plastik tahan api bijih krom untuk mengurangi penyerapan panas panel dinding air, dan meningkatkan suhu di zona pembakaran.Ini sesuai untuk situasi di mana sulit untuk membakar bahan bakar, serta tungku penyadapan terak tertentu.
• Panel dinding air boiler tabung polos: terdiri dari seluruh deretan pipa baja mulus, struktur paling sederhana.
• Pipa dinding air boiler yang terpasang di dinding: tertanam di dinding bagian dalam dinding tungku, penyerapan panas satu sisi.
• Panel dinding air berpemanas dua sisi: dipasang di tengah tungku boiler besar, yang dibagi menjadi dua bagian yang independen satu sama lain, dan kedua sisi dipanaskan.
