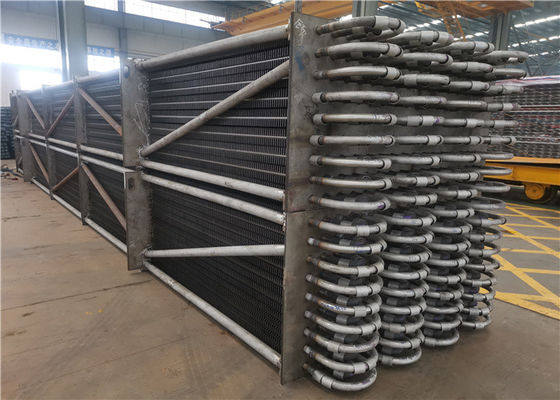

Tabung Sirip Vertikal 4kW Mengurangi Stres Termal Boiler Economizer

Economizer Tabung Fin Sprial Vertikal Di Pembangkit Listrik Mengurangi Tekanan Termal

Deskripsi Penghemat

Economizer adalah perangkat yang dipasang di bagian bawah cerobong asap boiler untuk mendaur ulang limbah panas dari asap knalpot, memanaskan air umpan boiler ke permukaan pemanas air jenuh di bawah tekanan drum uap, karena menyerap panas suhu tinggi gas buang, mengurangi suhu buang gas buang, menghemat energi dan meningkatkan efisiensi, sehingga disebut economizer.

Penghemat tabung bersirip tipe-H adalah penghemat perpindahan panas yang efisien yang dirakit oleh tabung bersirip tipe-h (juga disebut tabung bersirip tipe-H, tabung bersirip, tabung kupu-kupu).

1. Struktur: Bentuk dasarnya adalah tipe "H" dan tipe "H" ganda, disusun sejajar.

2. Karakteristik kinerja:

(1) economizer dengan economizer tabung bersirip tipe-H alih-alih economizer tabung telanjang dapat meningkatkan area perpindahan panas, mengurangi jumlah pengaturan pipa, sehingga meningkatkan bagian sirkulasi gas buang, mengurangi kecepatan asap, mengurangi keausan. Karena laju keausan pipa sebanding dengan daya 3,33 dari laju aliran gas buang, jika kecepatan gas buang dikurangi dari 9M /s menjadi 7m/s, laju keausan akan berkurang menjadi 43% dari aslinya. Waktu percobaan menunjukkan bahwa tabung bersirip itu sendiri memiliki efek membuat konsentrat abu terbang ke tengah baris tabung, sehingga economizer tabung bersirip memiliki efek mengurangi keausan pada struktur.

(2) Tabung bersirip tipe H dapat diproduksi menjadi tabung bersirip tipe "double H" pipa ganda, strukturnya kaku, dapat digunakan dalam kasus baris tabung panjang.

(3) economizer tabung bersirip tipe-H diatur dalam garis.Sirip tipe-H membagi ruang menjadi beberapa area kecil, yang memiliki efek aliran pada aliran udara, sehingga keausan sangat berkurang.

(4) Sirip tipe-H dapat mencapai efek hembusan jelaga terbaik karena pembentukan saluran lurus di kedua sisi.

(5) Ruang kompak, berat keseluruhan sangat berkurang, mengurangi biaya.

(6) Hemat energi dan konsumsi daya yang lebih sedikit: economizer untuk genset dapat mengurangi setidaknya dua pertiga dari kehilangan panas asap generator, dan hanya konsumsi daya 2 ~ 4kW per ton uap.

(7) Pengoperasian dan pemeliharaan sederhana; Penghematan tenaga kerja: pabrik perakitan keseluruhan economizer, bagian yang lebih sedikit bergerak, struktur sederhana, mudah dipasang. Otomatisasi tingkat tinggi, pengoperasian dan pemeliharaan sederhana, dapat mengurangi personel operasi.

Fungsi

1. Menyerap panas gas buang suhu rendah, mengurangi suhu asap knalpot, mengurangi kehilangan asap dan menghemat bahan bakar.

2. Karena air umpan dipanaskan dalam economizer sebelum memasuki drum, penyerapan panas air umpan pada permukaan pemanas berkurang, dan economizer dapat digunakan untuk menggantikan bagian dari permukaan pemanas evaporatif yang berbiaya tinggi.

3. Ketika suhu air umpan dinaikkan, perbedaan suhu dinding akan berkurang dan tegangan termal juga akan berkurang untuk memperpanjang masa pakai drum uap.

Spesifikasi

Aplikasi

Industri Terkait: Csiklus gabungan pembangkit listrik, Pembangkit uap pemulihan panas (HRSG).

Penghemat biasanya digunakan sebagai bagian dari generator uap pemulihan panas (HRSG) dalam siklus gabunganpembangkit listrik.Dalam HRSG, air melewati economizer, lalu aketel dan kemudian pemanas super.Economizer juga mencegah penggenangan boiler dengan air cair yang terlalu dingin untuk dididihkan mengingat laju aliran dan desain boiler.
