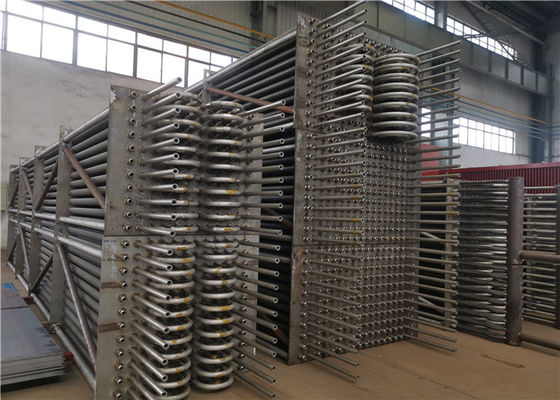

EN10228 Horizontal Sprial Fin Tube Power Plant Economizer

Economizer Tabung Fin Sprial Vertikal Di Pembangkit Listrik Mengurangi Tekanan Termal

Deskripsi Penghemat

Economizer adalah perangkat yang dipasang di bagian bawah cerobong asap boiler untuk mendaur ulang limbah panas dari asap knalpot, memanaskan air umpan boiler ke permukaan pemanas air jenuh di bawah tekanan drum uap, karena menyerap panas suhu tinggi gas buang, mengurangi suhu buang gas buang, menghemat energi dan meningkatkan efisiensi, sehingga disebut economizer.

Economizer berbentuk tabung tidak dibatasi oleh tekanan dan dapat digunakan sebagai tipe perebusan.Umumnya terbuat dari pipa baja karbon dengan diameter luar 32 ~ 51 mm.Sirip ditambahkan ke tabung untuk meningkatkan perpindahan panas.Economizer berbentuk tabung terdiri dari pipa lengkung paralel (dikenal sebagai serpentin) yang disusun secara horizontal.

Tabung bersirip spiral dibentuk dengan mengelas strip baja pada tabung telanjang di sepanjang jalur spiral dengan metode pengelasan frekuensi tinggi.Tabung bersirip spiral melalui proses belitan bahan sirip dan pengelasan frekuensi tinggi, dapat membuat tekanan sirip dan tabung mencair secara keseluruhan, resistansi termal kontak kira-kira 0, dan dapat menahan tegangan termal bolak-balik.Tidak ada deformasi setelah pengelasan, agar tidak melemahkan daya dukung pipa dasar, kondusif untuk perpindahan panas dari sirip ke dinding bagian dalam pipa dasar. Pipa serpentine dililit oleh pipa bersirip sprial (bagian siku tidak memiliki bersirip) terdiri dari kelompok tabung sebagai permukaan pemanas economizer, yaitu economizer bersirip sprial.

spesifikasi

Aplikasi

Selama operasi boiler dalam aplikasi komersial dan industri yang khas, sekitar 10-20% dari nilai kalor bahan bakar dikeluarkan dengan gas cerobong ke atmosfer.Penghemat tumpukan dirancang untuk memulihkan sejumlah besar kehilangan energi gas tumpukan ini, sehingga sangat meningkatkan efisiensi sistem boiler.Ada beberapa pertimbangan saat memilih economizer:

• Penurunan Tekanan Sisi Gas.Penambahan tekanan balik pada tumpukan boiler mempengaruhi kemampuan throughput kipas udara pembakaran.Economizer dan kipas udara pembakaran harus berukuran tepat untuk memastikan operasi dan kapasitas sistem yang sesuai.

• Suhu air umpan.Air umpan ke economizer harus dideaerasi dan setpoint suhu minimal pada 220oF untuk mencegah korosi tabung.

• Penurunan Tekanan Sisi Air.Pompa air umpan harus berukuran untuk mengakomodasi penurunan tekanan economizer.Selain itu, sistem air umpan modulasi kontinu diperlukan untuk memastikan laju aliran yang tepat melalui economizer.

Lokakarya Penghemat
