SA192M ASME Standard Prefab Boiler Furnace Wall Panel

Dinding Membran Boiler Standar ASME Terbuat dari SA192M untuk Penggantian/Pemeliharaan Pabrik Sugur

perkenalan produk

Panel dinding air adalah permukaan pemanas utama boiler, terdiri dari sejumlah baris tabung baja, diatur di sekitar sudut boiler.Di dalamnya ada air atau uap yang mengalir, dan bagian luar menerima panas nyala api di tungku boiler, terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku.Fluida kerja naik di dalamnya dan menguap oleh panas.

Ketika dinding air awalnya dirancang, itu tidak dimaksudkan untuk dipanaskan, tetapi untuk mendinginkan tungku agar tidak rusak oleh suhu tinggi. Setelah itu, karena fungsi pertukaran panasnya yang baik, secara bertahap mengganti drum uap menjadi bagian pemanas utama untuk boiler.Mereka adalah permukaan pemanas evaporatif yang terdiri dari banyak tabung paralel yang diletakkan di dinding bagian dalam perapian boiler.Fungsinya adalah untuk menyerap panas radiasi oleh api suhu tinggi atau gas buang di tungku, dan menghasilkan uap atau air panas di dalam tabung, dan juga mengurangi suhu dinding tungku untuk melindunginya.Dalam boiler kapasitas besar, suhu nyala di tungku sangat tinggi dan intensitas radiasi panas sangat tinggi.40-50% bahkan lebih banyak panas diserap oleh dinding air. Kecuali boiler berkapasitas kecil, permukaan pemanas evaporatif utama untuk boiler tabung air saat ini adalah dinding air.

Jika menurut jenis strukturnya, dinding air dapat dibagi menjadi beberapa jenis: jenis tabung kosong, jenis membran dan jenis tabung tusukan.

Jenis membran adalah yang paling banyak digunakan.

Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding peletakan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.

Menurut proses pembuatan yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis (lihat Gambar 1): 1. tabung sirip yang digulung dilas dalam barisan, dengan beban kerja pengelasan yang lebih sedikit, tetapi tabung sirip mahal.2. tabung telanjang dan sirip (baja datar) dilas dalam baris, yang memiliki biaya bahan rendah dan dapat dengan mudah memenuhi persyaratan berbagai pitch, tetapi baja datar membutuhkan peralatan presisi dan finishing yang tinggi. Pengelasan fusi tabung telanjang, sirip antara tabung dibentuk dengan mengisi kawat las, sebagian besar digunakan untuk pitch kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1,5.

Spesifikasi

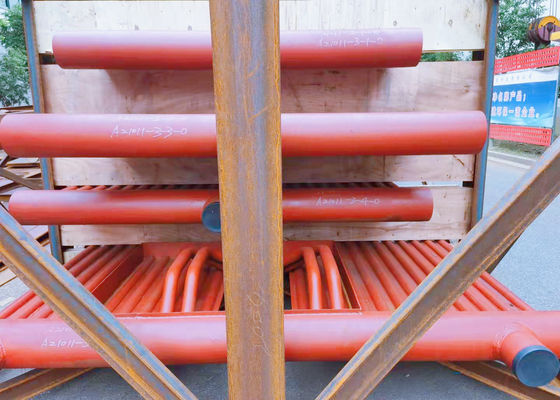

Gambar-gambar di atas adalah dinding membran untuk satu proyek Pakistan dengan rincian spesifikasi di bawah ini:
