Dinding Membran Boiler Perakitan Evaporator Standar ASME

Majelis Evaporator Standar ASME dengan Ekspor Dinding Membran Boiler Ke Pakistan


pengantar

Panel dinding air adalah permukaan pemanas utama boiler, terdiri dari sejumlah baris tabung baja, diatur di sekitar sudut boiler.Di dalamnya ada air atau uap yang mengalir, dan bagian luar menerima panas nyala api di tungku boiler, terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku.Fluida kerja naik di dalamnya dan menguap oleh panas.

Tabung serpentine adalah tabung yang berputar dan berputar beberapa kali di pesawat.Permukaan pemanas konveksi boiler, seperti economizer, superheater dan reheater, mengadopsi struktur tabung serpentine melalui sabuk, dengan tata letak horizontal dan vertikal.

Bundel tabung evaporatif adalah bundel tabung serpentine yang terutama menyerap perpindahan panas konveksi dalam boiler berkapasitas kecil dan menengah.Ini umumnya merupakan kumpulan sistem tabung terhuyung padat yang terdiri dari tabung naik dan turun yang terhubung dengan drum atas dan bawah.Beban panas pipa bundel tabung penguapan tinggi, bagian pipa ini dengan air panas menjadi uap, dari bawah ke atas;Fungsi utamanya adalah untuk menyerap panas ke air dan uap dan berfungsi sebagai bagian naik dari siklus air boiler.

Jika menurut tipe struktur, ada tiga tipe utama: tipe tabung telanjang, tipe membran dan tipe tabung tusukan.

Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding peletakan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.

Menurut proses pembuatan yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis (lihat Gambar 1): 1. tabung sirip yang digulung dilas dalam barisan, dengan beban kerja pengelasan yang lebih sedikit, tetapi tabung sirip mahal.2. tabung telanjang dan sirip (baja datar) dilas dalam baris, yang memiliki biaya bahan rendah dan dapat dengan mudah memenuhi persyaratan berbagai pitch, tetapi baja datar membutuhkan peralatan presisi dan finishing yang tinggi. Pengelasan fusi tabung telanjang, sirip antara tabung dibentuk dengan mengisi kawat las, sebagian besar digunakan untuk pitch kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1,5.

Dinding membran banyak digunakan sebagai permukaan pemanas untuk boiler pembangkit listrik dan boiler industri.

Poin kuat dari dinding air membran

(1) Pastikan penyegelan dinding tungku dan kurangi kebocoran udara di ruang bakar.

(2) Terwujudnya pendinginan air penuh di ruang bakar bermanfaat untuk mencegah kokas dalam kondisi pembakaran intensif.

(3) Waktu pendinginan start-up dan shutdown boiler dapat dipersingkat karena kapasitas penyimpanan panasnya yang kecil, kenaikan suhu yang cepat dan pendinginan yang cepat di ruang bakar.

(4) Dinding tungku peletakan pipa cocok, yang sangat mengurangi beban rangka boiler dan nyaman untuk suspensi dan pengangkatan.

(5) Dibandingkan dengan jenis tabung telanjang, kapasitas penyerapan panas tabung ditingkatkan.

(6) Ini meningkatkan tingkat per-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja instalasi

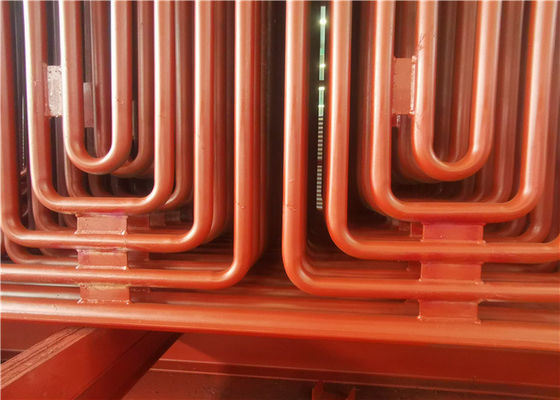

Gambar di sini adalah rakitan evaporator dengan dinding membran dan kumparan evaporator untuk referensi Anda.

Proyek ini juga termasuk steam drum + header + economizer.
