EN Standar Pengelasan Busur Terendam Baja Karbon SA213 A2 Dinding Membran Boiler

Panel Dinding Air Membran Dengan Pengelasan Busur Terendam Standar EN Baja Karbon SA213 A2

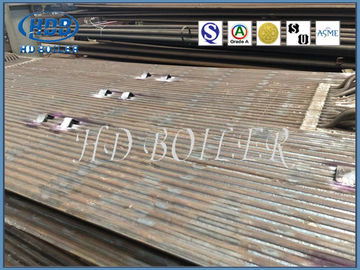

Perkenalkan Produk: Panel Dinding Air Membran Boiler

1. Dinding membran banyak digunakan dalam boiler untuk utilitas / pembangkit listrik sebagai bagian pertukaran panas.

2. Panel dinding air membran digabungkan dengan tabung baja dan flat untuk memastikan penyegelan yang baik dan secara signifikan mengurangi faktor kebocoran udara dari boiler preasure negatif, meningkatkan kondisi pembakaran di tungku.

3. Panel dinding air membran meningkatkan permukaan panas radiasi dan menghemat konsumsi baja.

Keuntungan

Pembuatan

HD Boiler menggunakan teknologi pengelasan busur terendam untuk menghasilkan dinding air sebagai persyaratan Ramah Lingkungan.

Itu juga dapat menjamin konstruksi dan penyegelan kokoh yang baik.

Fitur

1. Konstruksi kokoh
2. Kekuatan tinggi
3. Dimensi yang akurat
4. Selesai tahan korosi

Keterangan

Panel dinding air digunakan dalam boiler pemulihan Limbah Panas.Kami memproduksi panel dinding Air.Ini dibuat dari tabung baja karbon untuk gambar dan spesifikasi pelanggan.Perhatian khusus diberikan untuk ovalitas dan penipisan pada bagian yang bengkok, selama fabrikasi.

Kami memproduksi dan memasok rangkaian lengkap Panel Waterwall.Tabung yang ditawarkan oleh kami dikenal tahan terhadap tekanan internal yang besar karena potongan bahan sirip terus-menerus dililitkan secara spiral pada tabung.Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas.

Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga dapat menurunkan suhu di dalam ruang.

Detail Konstruksi

Karakteristik kombinasi dinding pendingin air membran adalah sebagai berikut:
1. Periksa dan sesuaikan lebar, panjang, kerataan, dan diagonal baris pipa saat baris pipa tersegmentasi diangkat ke bingkai kombinasi. Jika lebar baris tabung lebih besar atau kurang dari ukuran yang ditentukan, sirip dapat dipotong dengan panjang yang sesuai, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali. Ketika perbedaan diagonal baris pipa melebihi lOmm, sirip antara beberapa pipa dengan ukuran lebih besar dapat dipotong untuk mengurangi jarak antar pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Ketika ketidakrataan baris pipa melebihi kisaran yang diizinkan, bingkai gantry dapat digunakan untuk memperbaiki tekanan atas dongkrak.
2. Sambungan butt dari baris pipa berbeda dari pipa tunggal. Sambungan las dari satu pipa menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain. Tetapi baris pipa tidak sama, dua bagian pengelasan butt baris pipa, jika dari satu sisi ke sisi lain dari urutan pengelasan, pengelasan ke ujung pipa yang disebabkan oleh deformasi sangat besar. Oleh karena itu, sebelum pengelasan butt, jarak bebas dari pengelasan ini sambungan harus diukur secara komprehensif, dan menurut klasifikasi butt clearance terlalu kecil, sedang, terlalu besar, jika butt clearance terlalu besar atau terlalu kecil, harus mengambil metode pemotongan pipa, diganti dengan pipa pendek sedang.Pada kali ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan dapat disolder.Untuk mengurangi deformasi susut pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
3. Bagian bawah dinding pendingin air depan dan belakang memiliki bagian bawah tungku (ember abu dingin), dan bagian atas dinding pendingin air belakang memiliki Sudut nyala, sehingga ukuran komponen lebih besar dan bentuknya lebih istimewa , sehingga sulit untuk digabungkan.
4. Bola lulus tunggal dari pipa dinding air belakang berbeda dari pipa permukaan pemanas lainnya. Karena dinding air belakang di kotak header atas memiliki Sudut tahan api, jumlah pipa lentur Sudut tahan api sama dengan bagian belakang dinding air, untuk meningkatkan kekakuan Sudut tahan api, ada juga sejumlah besar jarak pipa lurus (kebanyakan jenis tungku). Di persimpangan Sudut api dan pipa lurus, tee baja cor berbentuk khusus berdiameter sama (tiga- pipa cabang) dipasang. Dalam tabung lurus dan persimpangan antara tangki sekutu atas dilengkapi dengan lubang 5 mm atau pembatas 10 mm. Dengan cara ini, sebagian besar pipa bengkok media kerja kondusif untuk pendinginan Sudut nyala, dan sebagian kecil dari pipa bengkok media kerja memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah ekspansi yang sesuai, sehingga mengurangi tekanan internal, sehingga kesulitan melewati bola meningkat.
