Tempat asal: | Cina |
Nama merek: | HD BOILER |
Sertifikasi: | ISO9001 , SGS , TUV , ASME , EN |
Nomor model: | superheater dan pemanas ulang |
Kuantitas min Order: | 1 set/10 ton |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kemasan layak laut |
Waktu pengiriman: | 50 ~ 100 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 1500 Ton / Bulan |
bahan: | Baja karbon | Perlakuan: | Tungku listrik |
---|---|---|---|
Tes hidrolik: | Menerima | Ketebalan Tabung: | Berlaku |
Ovalitas: | Memeriksa | Kondisi: | Baru |
Cahaya Tinggi: | Hign Efficeint Serpentine Coil Dan Reheater,Baja Karbon Serpentine Coil Dan Reheater,Tungku Listrik Serpentine Dan Reheater |

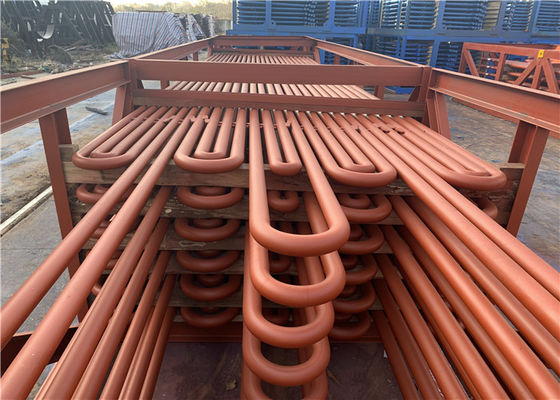

Coil Serpentine Efisien Tinggi Dan Bagian Boiler Industri Baja Karbon Reheater
informasi produk
Superheater
Dalam ketel subkritis, SH berada di antara header uap utama dan drum uap dan terdiri dari |
• Tabung jenuh yang mengangkut steam dari drum ke header inlet SH (ketika tabung SH tidak terhubung langsung ke drum) |
• Superheater bank dengan inlet dan outlet header masing-masing |
• Stasiun Attemperator untuk STC |
• Main-steam header dengan semua fiting dan terminasi dengan main-steam stop valve (MSSV) |
Uap dari steam drum mengalir menuju main-steam header, dan tidak boleh ada katup di antara keduanya untuk memastikan aliran dalam tabung SH dalam segala kondisi untuk mencegah panas berlebih dan kegagalan. |
Alat pemanas
Pemanasan ulang uap melibatkan penarikan sebagian uap yang mengembang (di ujung silinder tekanan tinggi turbin), mengembalikannya ke ketel dalam pipa pemanas ulang dingin, memanaskannya ke suhu yang sama atau lebih tinggi seperti uap super panas, dan mengembalikannya ke turbin dalam pipa panas reheat.Dalam hal perangkat keras, sistem RH terdiri dari
• Cold reheat pipa dari turbin ke boiler |
• Katup pengaman pada pipa pemanas ulang dingin |
• Sistem attemperator semprotan air darurat pada pipa pemanas ulang dingin atau pipa interkoneksi |
• Reheater bank lengkap dengan header inlet dan outlet |
• Panaskan kembali pipa dari boiler ke turbin |
Konstruksi
Benamkan tabung serpentin dalam wadah cairan. Ketika bagian dalam ular cair. Untuk terus mengisi seluruh pipa, cairan harus diumpankan dari ujung bawah pipa ke ujung atas pipa. Saat uap dimasukkan ke dalam tabung ular, untuk menghindari palu air dan penyumbatan karena akumulasi cairan dingin di dalam tabung, uap harus masuk dari atas dan kondensat dibuang dari bawah.
Struktur penukar panas koil terendam dapat dibagi menjadi dua jenis: tidak dapat dilepas dan dapat dilepas.Dalam pemilihan, harus didasarkan pada kebersihan media dan korosi.Tinggi pengepakan dan bahan yang digunakan.Pemilihan bahan paking dapat ditentukan oleh penggunaan tekanan, suhu dan sifat media dalam peralatan.
Fungsi
Penukar panas koil terendam, biasanya digunakan untuk pendinginan, kondensasi atau pemanasan, pendinginan dan penguapan media di luar tabung.
Keuntungannya adalah struktur sederhana, biaya rendah dan pengoperasian dan manajemen yang mudah. Selain itu, dapat menahan tekanan tinggi di koil.Selain itu, sering digunakan sebagai komponen perpindahan panas pada reaktor dengan luas perpindahan panas yang kecil.
Kekurangan: biasanya kecepatan medium di dalam wadah sangat rendah, sehingga koefisien perpindahan panas di luar pipa kecil. Selain itu, tingkat luapan semua tempat di dalam wadah kira-kira sama, sehingga perbedaan suhu rata-rata tidak besar, sehingga efek perpindahan panasnya buruk. Peralatannya besar. Tidak cocok untuk digunakan sebagai penukar panas dengan area pertukaran panas yang besar.
Bahan
Bahan superheater & reheater adalah pipa baja, pipa tembaga, logam nonferrous lainnya, pipa ceremic, pipa grafit dan sebagainya.
