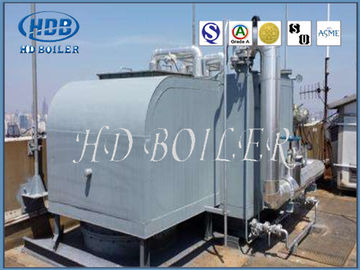

Generator Sistem Pemulihan Panas Tahan Lama Beredar Secara Alami Tekanan Tinggi

MOQ:	1 set
harga:	Dapat dinegosiasikan
kemasan standar:	Pengepakan layak laut
Periode pengiriman:	30 ~ 50 hari
metode pembayaran:	L / C, T / T, Western Union
Kapasitas pasokan:	500 ton per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Sertifikasi

ASME, SGS, EN, CE, ISO9001

Nomor model

Pembangkit Uap Pemulihan Panas HRSG

Tipe:

Sirkulasi Alami

Tekanan:

Tekanan tinggi

Kondisi:

Bobot:

Disesuaikan

Pengobatan permukaan:

Dilukis

Harga:

Dapat dinegosiasikan

Menyoroti:

boiler pemulihan panas limbah

boiler industri dan generator uap pemulihan panas

Deskripsi Produk

HRSG Heat Recovery Steam Generator Tekanan Tinggi Beredar Secara Alami untuk Industri

Produksi HRSG

Biaya penempatan dan investasi sangat berkurang karena bentuk perakitan yang ringkas, dari boiler.Tabung air samping kiri dan kanan boiler menggunakan konstruksi dinding membran, yang dapat bekerja dalam kondisi pessre yang terlihat positif.Dinding boilefurnace juga memiliki penutup luar, cocok untuk penempatan outdor.
Perpindahan panas sangat baik, karena penggunaan pemanas awal udara pipa panas canggih.Selain ukurannya yang ringkas, membuat tapak yang lebih kecil.Di depan, ada kotak asap yang tahan ledakan, memberikan peningkatan keamanan dan stabilitas operasi boiler.

Fitur HRSG

Gas buang suhu tinggi yang dilepaskan dari pembakaran batubara dibawa ke pintu masuk boiler limbah panas melalui cerobong asap, dan kemudian dialirkan melalui pemanas, evaporator, dan economizer.Akhirnya, dibuang ke atmosfer melalui cerobong asap.Suhu gas buang umumnya 150-180 C. Panas yang dilepaskan dari suhu gas buang turun dari suhu tinggi ke suhu gas buang digunakan untuk membuat uap air.Air umpan boiler pertama-tama masuk ke economizer, dan air menyerap panas di economizer dan memanas hingga suhu jenuh sedikit di bawah tekanan drum dan masuk ke drum.Setelah air yang masuk ke drum dicampur dengan air jenuh di dalam drum, air masuk ke evaporator sepanjang downcomer di bawah drum untuk menyerap panas dan mulai menghasilkan uap.Biasanya hanya sebagian air yang menjadi uap, sehingga campuran uap-air mengalir di evaporator.Campuran uap-air meninggalkan evaporator dan memasuki drum atas melalui peralatan pemisahan uap-air.Air jatuh ke dalam ruang air drum dan masuk ke dalam tabung descending untuk menyerap panas dan menghasilkan uap.Uap masuk ke superheater dari bagian atas drum dan menyerap panas untuk mengubah uap jenuh menjadi uap superheated.Berdasarkan tiga tahapan proses produksi steam, terdapat tiga permukaan pemanas yaitu economizer, evaporator dan superheater.Jika steam lewat jenuh tidak diperlukan, hanya dibutuhkan steam jenuh, superheater tidak dapat dipasang.Saat ada uap panas ulang, pemanas ulang dapat ditambahkan.

Spesifikasi HRSG

Mode	Dimensi (m)
Q6.41000-2-1.25
Q33 / 550-6-1.25	8.08x2.853.7
QC55 / 530-8-1.0	7x3x5.5
P50 / 700-14-1.25 / 350	16x37.5
FGP320-1.25 / 320	8,8x6,77x9,7
P50 / 954-20-1.6	9,77x7.52x6.73
Q121.5 / 860-37.8-4.25 / 343
QC16 / 850-5-1.6 / 250	7x3.5x4.5
QC36 / 650-8-1.25	10xB.5x31

Prinsip Kerja HRSG

Bahan bakar, gas dan batu bara dibakar untuk menghasilkan gas buang bersuhu tinggi untuk melepaskan panas.Gas buang suhu tinggi memasuki tungku terlebih dahulu, kemudian memasuki perangkat pemulihan panas limbah dari kotak asap depan, kemudian memasuki tabung piroteknik, dan akhirnya memasuki perangkat pemulihan panas limbah dari saluran asap kotak asap belakang.Gas buang suhu tinggi menjadi gas buang suhu rendah dan dibuang ke atmosfer melalui cerobong asap.Karena boiler limbah panas sangat meningkatkan laju pemanfaatan panas yang dilepaskan oleh pembakaran bahan bakar, ini sangat hemat energi.

Parameter HRSG

Kapasitas lini produksi semen t / d		1000	2500	5.000	10000
Aliran masuk boiler Nm³/ h	Kiln (depan)	60.000	88000	243000	472000
Aliran masuk boiler Nm³/ h	Kiln (ekor)	76000	170000	328000	612000
Suhu gas masuk boiler ℃	Kiln (depan)	370	360	380	390
Suhu gas masuk boiler ℃	Kiln (ekor)	360	320 ~ 360	330	330
Nilai penguapan t / jam	Kiln (depan)	5.8	7.25	24	50
Nilai penguapan t / jam	Kiln (ekor)	7.5	10 ~ 15.8	20 ~ 24.6	35.5
Nilai tekanan uap Mpa	Kiln (depan)	1.25	1.25	1.25	1.25
Nilai tekanan uap Mpa	Kiln (ekor)	1.25	1.25	1.25	1.25
Suhu uap terukur ℃	Kiln (depan)	340	330	350	360
Suhu uap terukur ℃	Kiln (ekor)	340	300 ~ 340	310	310
Struktur boiler	Kiln (depan)	Vertikal	Vertikal	Vertikal	Vertikal
Struktur boiler	Kiln (ekor)	Vertikal	Vertikal dan Horizontal	Vertikal dan Horizontal	Vertic
