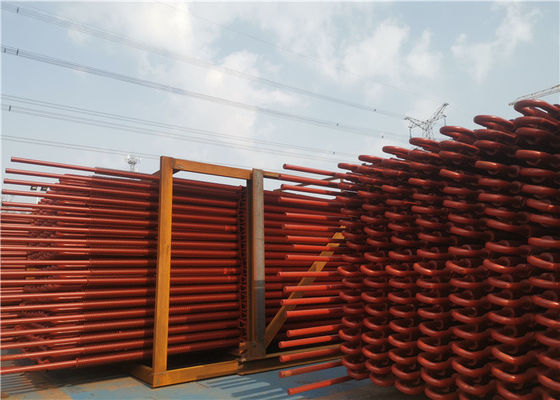

Pemanas Lanjut Superheater Boiler Pipa Serpentin Baja Karbon ASME


Untuk boiler pembangkit listrik, ini adalah cara penting untuk meningkatkan ekonomi termal dari pembangkit listrik termal dengan meningkatkan parameter uap superpanas. Peningkatan parameter uap superpanas dibatasi oleh material logam. Desain pemanas lanjut harus memastikan bahwa suhu dinding luar pipa permukaan pemanas lebih rendah dari suhu tahan oksidasi baja yang diizinkan, dan pada saat yang sama memastikan kekuatan mekaniknya. Dengan perkembangan material logam yang digunakan dalam boiler, boiler pembangkit listrik di negara kita sudah umumnya menerapkan tekanan tinggi, suhu tinggi (9.8MPa, 540 derajat) dan parameter tekanan supertinggi (13.7 MPa, 540 dan 555 derajat), dan telah mengembangkan parameter tekanan subkritis (16.7MPa, 540 dan 555 derajat). Sekarang banyak boiler menerapkan parameter tekanan superkritis (24.5MPa, 540-570 derajat), dan bahkan sangat sedikit unit yang menerapkan parameter tekanan dan suhu yang lebih tinggi.




Untuk boiler di pembangkit listrik besar, pemanas lanjut dan pemanas ulang adalah bagian yang diperlukan, sebagian besar, mereka telah mempengaruhi keselamatan dan ekonomi boiler. Pemanas lanjut adalah permukaan pemanas yang memanaskan uap utama dari suhu jenuh ke suhu superpanas yang dinilai, dan pemanas ulang adalah permukaan pemanas yang memanaskan gas buang dari silinder tekanan tinggi turbin uap ke suhu tertentu. Ketika kondisi pengoperasian seperti beban boiler, jenis batubara berubah, adalah untuk menyesuaikannya untuk memastikan suhu keluar pada tingkat yang dinilai -10-+5 derajat.

Untuk boiler besar di pembangkit listrik, pemanas lanjut dan pemanas ulang menyumbang proporsi besar dalam total permukaan pemanas, mereka akan diatur di area di mana asap bersuhu lebih tinggi. Untuk meningkatkan efisiensi sirkulasi termal di pembangkit listrik, perlu untuk meningkatkan parameter asli uap secara bertahap, peningkatan tekanan uap membutuhkan peningkatan suhu yang sesuai untuk uap superpanas, atau kelembaban gas buang tahap besar turbin uap akan terlalu tinggi, yang akan mempengaruhi keamanannya. Dengan demikian, uap yang mengalir melalui pemanas lanjut dan pemanas ulang adalah uap bersuhu tinggi, kinerja perpindahan panasnya cukup buruk, yang menentukan bahwa suhu dinding pipa pemanas lanjut dan pemanas ulang tinggi.


Fungsi dan karakteristik pemanas lanjut dan pemanas ulang

fungsi pemanas lanjut dan pemanas ulang:

Pemanas lanjut dan pemanas ulang adalah bagian penting untuk permukaan pemanas, digunakan untuk meningkatkan suhu uap, bertujuan untuk meningkatkan entalpi uap dan selanjutnya untuk meningkatkan efisiensi sirkulasi termal untuk pembangkit listrik.

Pemanas lanjut bekerja untuk memanaskan uap jenuh ke uap superpanas dengan suhu tertentu. Ketika beban boiler atau kondisi kerja lainnya berubah, perlu untuk memastikan suhu uap superpanas menjadi normal, dan dalam rentang variasi suhu yang diizinkan.

Dari sirkulasi termal di pembangkit listrik, parameter asli tekanan dan suhu lebih tinggi, efisiensi termal sirkulasi lebih baik, atau kelembaban uap bagian belakang turbin uap terlalu tinggi, mempengaruhi keamanannya. Sementara suhu uap pemanas lanjut dibatasi oleh material logam, saat ini, karena keterbatasan material logam, suhu superpanas untuk sebagian besar boiler pembangkit listrik masih dalam rentang 540-555 derajat, dan untuk menghindari kelembaban uap bilah turbin uap bagian belakang terlalu besar, sehingga sistem pemanasan ulang tengah diterapkan.

Fungsi pemanas ulang adalah untuk memanaskan gas buang dari silinder tekanan tinggi turbin uap ke suhu pemanasan ulang yang mendekati atau sama dengan suhu superpanas, dan kemudian mengirimkannya ke silinder tekanan tengah dan tekanan rendah untuk mengembang dan bekerja untuk meningkatkan kekeringan bilah turbin uap bagian belakang. Biasanya, tekanan uap yang dipanaskan ulang adalah seperlima dari tekanan uap superpanas. Penerapan sistem pemanasan ulang dapat meningkatkan efisiensi termal untuk pembangkit listrik sebesar 4-5%.

Sejauh ini di negara kita, unit dengan kapasitas di atas 125mw semuanya menerapkan sistem pemanasan ulang tengah satu kali. Pemanasan ulang ganda dapat meningkatkan lagi efisiensi termal sirkulasi sebesar 2%, tetapi sistemnya sangat rumit, tidak diterapkan untuk unit nasional, tetapi umum untuk boiler besar di luar negeri.




Prinsip

• Prinsip pemanas lanjut mirip dengan pipa pembangkit uap boiler.
• Gas panas pada suhu tinggi menyapu pipa pemanas lanjut dan menaikkan suhu uap yang besarnya tergantung pada suhu gas keluar yang meninggalkan pemanas lanjut dan kecepatan gas.

Aplikasi

digunakan untuk memanaskan uap jenuh, suhu uap bisa mencapai 900 derajat C.
Peningkatan Kapasitas Pemanas Lanjut untuk Meningkatkan Pembangkitan Listrik

Kirimkan kepada kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang dibutuhkan, dll. Kami akan merancang sesuai dengan itu.

Perbedaan
