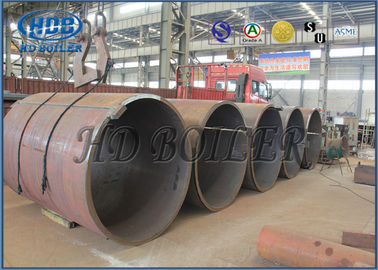

Boiler steam drum ASME 2017 Edition PWHT dan NDE Diperlukan tekanan tinggi
Detail Produk
| Desain & Kode Pabrikasi: | ASME BAGIAN I, EDISI 2017 | Tekanan desain: | 7.9MPa |
|---|---|---|---|
| Suhu desain: | 300 ℃ | PERSYARATAN NDE: | Yg dibutuhkan |
| PWHT: | Yg dibutuhkan | TEKANAN UJI HIDROSTATIS: | 11.9MPa |
| Menyoroti |
drum uap di boiler,drum lumpur boiler |
||
Deskripsi Produk
Boiler steam drum ASME 2017 Edition PWHT dan NDE Diperlukan tekanan tinggi
Deskripsi
| 1 | SEBUAH steam drum adalah fitur standar a ketel pipa air. |
| 2 | Ini adalah reservoir air / uap di ujung atas tabung air. |
| 3 | Drum menyimpan uap yang dihasilkan dalam tabung air dan bertindak sebagai fase-pemisah untuk campuran uap / air. |
| 4 | Perbedaan massa jenis antara air panas dan dingin membantu dalam akumulasi uap air / dan jenuh yang "lebih panas" ke dalam steam-drum. |
| 5 | Awalnya drum tunggal di bagian bawah dan tiga drum di atas dihubungkan melalui jaringan tabung yang dilas ke drum di atas dan drum tunggal di bawah. |
Fungsi
| 1 | SEBUAH steam drum digunakan sendiri atau di perusahaan drum lumpur / drum air umpan yang terletak di tingkat bawah. |
| 2 | Boiler dengan steam drum dan mud / water drum disebut boiler bi-drum dan drum uap ketel uap dengan hanya apa yang disebut boiler mono-drum. |
| 3 | Konstruksi boiler bi-drum biasanya ditujukan untuk peringkat boiler bertekanan rendah sedangkan mono-drum sebagian besar dirancang untuk peringkat tekanan tinggi. |
| 4 | Uap yang terpisah ditarik keluar dari bagian atas drum dan didistribusikan ke proses. |
| 5 | Pemanasan lebih lanjut dari uap jenuhnya akan membuat uap superheated biasanya digunakan untuk penggerak turbin uaps. |
| 6 | Uap jenuh ditarik dari atas drum dan masuk kembali ke tungku melalui superheater. |
| 7 | Campuran steam dan air yang masuk ke steam drum melalui riser tube, internal drum yang terdiri dari demister memisahkan tetesan air dari steam untuk menghasilkan steam kering. |
| 8 | Uap air jenuh di bagian bawah drum mengalir ke bawah melalui pipa downcomer, biasanya dipanaskan, untuk header dan drum air. |
| 9 | Air umpan juga diumpankan ke drum ketel melalui pipa umpan uap yang membentang di dalam drum, di sepanjang drum uap. |
Persyaratan teknis:
| 1 | Desain dan fabrikasi akan sesuai dengan ASME bagian I, edisi 2017 dan spesifikasi manufaktur. |
| 2 | Semua dimensi dalam mm kecuali ditentukan lain. |
| 3 | Semua las melintang dan melingkar harus melakukan inspeksi RT |
| 4 | Pengelasan attachment ke drum harus dilakukan inspeksi PT |
| 5 | PWHT per PW-391S diperlukan untuk seluruh steam drum setelah pengelasan selesai. |
| 6 | Ujung yang disiapkan untuk pengelasan lapangan akan dilindungi dengan lapisan deoxaluminate 2 '' dari ujungnya dan kemudian ditutup dan disegel dengan selotip untuk memberikan segel kedap air pada dasarnya. |
| 7 | Bagian luar drum akan dilapisi dengan satu lapis cat primer (kecuali untuk baja tahan karat). |
| 8 | Flensa harus terlindungi dengan baik |
Perhatian
Ketinggian air drum uap boiler adalah salah satu parameter pembangkit listrik yang paling penting untuk diukur dan dikontrol.Kontrol ketinggian air yang tepat di boiler sangat penting untuk pengoperasian boiler yang aman.Jika levelnya terlalu rendah, tabung boiler akan rusak karena terlalu panas.Jika levelnya terlalu tinggi, pemisah uap tidak akan berfungsi dengan baik, kontrol suhu akan sulit, dan tabung dan turbin superheater dapat rusak oleh kelembapan atau sisa bahan kimia pengolahan air.
