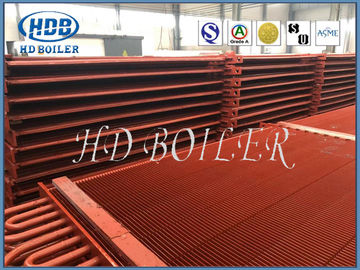

H Finned Tube Boiler Economizer Heat Exchanger Industrail Menggunakan Standar ASME

H Finned Tube Boiler Economizer Heat Exchanger Industrail Menggunakan Standar ASME

Keterangan

Dua sirip tabung sirip berbentuk h berbentuk persegi panjang, hampir persegi, dan panjang sisinya sekitar dua kali lipat dari tabung cahaya. Milik permukaan pemanas yang diperpanjang. Tabung sirip berbentuk h mengadopsi proses pengelasan tahan flash, yang memiliki tingkat fusi las yang tinggi, kekuatan tarik tinggi dan konduktivitas termal yang baik. Tabung sirip berbentuk h juga dapat dibuat menjadi tabung sirip "ganda-h" tabung ganda, yang memiliki kekakuan yang baik dan dapat diterapkan dalam kasus baris pipa yang lebih panjang.

Struktur Bahan dari Boiler H Finned Tube Economizer

Terdiri dari tabung sirip H yang serius, kepala saluran masuk dan keluar, tikungan, rangka dan alat bantu lainnya.

Karakteristik Economizer Tabung Bersirip Boiler H

1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, juga tingkatkan area bagian aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat untuk menggandakan tabung sirip tipe H, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H disusun sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek hembusan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya produksi.

spesifikasi

Keuntungan

1. Ketahanan aus yang sangat baik

Keausan terutama disebabkan oleh dampak dan efek pemotongan partikel abu-abu pada pipa.Keausan paling parah di sekitar pipa pada tingkat 30 derajat.Ketika S1/d=S2/d=2, jumlah keausan di sini adalah 3 kali dari nilai rata-rata.

Karena perubahan arah aliran udara, baris kedua memiliki keausan paling parah.Ketika S1/d=S2/d=2, keausan baris kedua dua kali lipat dari keausan baris pertama, dan keausan baris berikutnya umumnya 30% hingga 40% lebih tinggi daripada keausan baris pertama.

Susunan baris pertama sama dengan susunan baris pertama dalam urutan. Dalam kondisi yang sama, keausan maksimum bundel tabung longitudinal adalah 3-4 kali lebih kecil dari pada bundel tabung terhuyung-huyung.

Kecepatan abrasi pipa berbanding lurus dengan koefisien ketidakseragaman kecepatan gas buang KV3.33, dan berbanding lurus dengan koefisien ketidakseragaman konsentrasi abu terbang Ku.

Economizer tabung bersirip bentuk-h disusun secara berurutan.Sirip berbentuk h membagi ruang menjadi beberapa area kecil dan memiliki efek aliran yang seragam pada aliran udara.Dibandingkan dengan economizer tabung optik, economizer sirip spiral, dan economizer sirip memanjang dengan pengaturan terhuyung-huyung, masa pakai 3-4 kali lebih tinggi dalam kondisi lain.

Peredam sisi gas buang melindungi bagian tikungan.

2. Mengurangi akumulasi debu

Pembentukan abu terjadi di bagian belakang pipa dan sisi angin. Pipa mudah tergores karena ketidakteraturan, dan lebih sedikit debu yang menumpuk di bagian belakang. Adapun pengaturan pipa secara berurutan, karena fakta bahwa aliran udara tidak mudah mengalir bagian belakang pipa, ada lebih banyak akumulasi abu dalam susunan pipa secara berurutan daripada di kolom yang salah.

Sirip tipe-h dilas di kedua sisi pipa, yang tidak menumpuk abu, sementara aliran udara mengalir lurus, arah aliran udara tidak berubah, dan sirip tidak menumpuk abu.

Celah 4-10 tersisa di tengah sirip tipe-h, yang dapat memandu aliran udara untuk menyapu sirip pipa untuk mengumpulkan debu.

Karena Sudut spiral sirip memandu arah aliran, akumulasi abu tabung sirip lebih serius, dan economizer yang tidak membentuk abu lepas tidak dapat digunakan. Operasi lapangan menunjukkan bahwa tabung sirip berbentuk h tidak menumpuk abu , sedangkan sirip spiral serius.

Tabung sirip memanjang dibentuk oleh aliran udara di sepanjang sirip saat sirip dilas pada permukaan dan belakang akumulasi abu. Beberapa area rentan terhadap akumulasi debu.

Sirip berbentuk h, yang membentuk saluran lurus di kedua sisi, memiliki efek tiupan terbaik.

3. Ruang kompak dan biaya rendah

Set pipa jauh lebih kompak dan mengurangi ketinggian asap ekor dengan baik.

Berat total sangat berkurang dan beban sistem suspensi berkurang.

Mengurangi biaya economizer dan boiler integral.

4. Kurangi resistensi lateral asap

Kurangi biaya operasi dan investasi kipas yang diinduksi.

5. Kurangi sambungan las dan tingkatkan keandalan.
