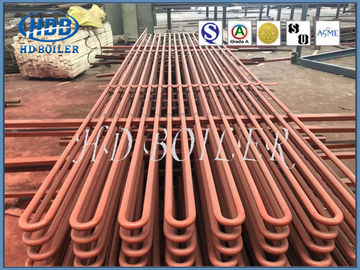

ASME Standard Superheater Dan Reheater Heat Exchange Boiler Parts Efisiensi Tinggi

ASME Standard Superheater Dan Reheater Heat Exchange Boiler Parts Efisiensi Tinggi

perkenalan produk

Reheater pada dasarnya adalah sejenis steam superheater yang memanaskan kembali steam bertekanan rendah yang telah terlampaui dan mencapai suhu tertentu.Reheater selanjutnya meningkatkan efisiensi panas dari sirkulasi pembangkit listrik dan mengontrol suhu uap dari sudu tahap akhir turbin uap dalam kisaran yang diijinkan. Reheater adalah pemanas yang mengubah uap dari turbin uap menjadi uap superheated. Ada dua fungsi: alat pemanas.Salah satunya adalah mengurangi kelembaban uap air, yang berguna untuk melindungi bilah turbin. Kedua, efisiensi internal relatif dan efisiensi internal absolut dapat ditingkatkan.

Jenis Keuntungan Kerugian Metode pendukung:

Tipe liontin

Detail

Struktur desain

1. memanaskan uap jenuh, suhu hingga 900 derajat C.

2. efisiensi tinggi,> 90%.

3. pemanasan kecepatan tinggi.

4. desain dengan stainless steel.

5. umur layanan desain panjang, 15 tahun.

Fungsi produk

Untuk meningkatkan efisiensi panas dari genset besar, siklus pemanasan ulang sedang banyak digunakan.Uap utama yang keluar dari superheater boiler dikirim ke reheater untuk meningkatkan suhu setelah pekerjaan dilakukan di silinder uap bertekanan tinggi. turbin.Kemudian dikirim ke silinder tekanan tengah dari turbin uap untuk melanjutkan ekspansi dan bekerja.Beberapa unit besar, setelah silinder tekanan tengah akan mengeluarkan uap kembali ke pemanas boiler, yang dikenal sebagai dua siklus pemanasan ulang menengah, dapat meningkatkan efisiensi sirkulasi secara relatif sekitar 2%. Beberapa unit uji bahkan mengadopsi tiga siklus reheat.Setelah siklus reheat diadopsi, sistem termal, struktur dan penyesuaian operasi boiler dan perangkat turbin uap menjadi kompleks dan biaya meningkat, sehingga diadopsi dalam pembangkit unit lebih dari 100 megawatt, biasanya hanya sekali digunakan untuk pemanasan ulang menengah.

Fitur Produk

Hambatan aliran steam dalam sistem reheat memiliki dampak yang lebih besar pada efisiensi termal siklus unit, yang menurun sebesar 0,2 ~ 0,3% untuk setiap peningkatan resistansi 0,1 mpa. Oleh karena itu, diameter pipa yang lebih besar (42 ~ 60 mm) dan aliran massa steam yang lebih rendah kecepatan (250 ~ 400 kg / (meter 2 · s.) biasanya digunakan untuk mengontrol tahanan badan pemanas tidak melebihi 5-7% dari tekanan uap masuknya. Tekanan uap panas lebih rendah daripada uap utama, dan perpindahan panas konveksi uap di dalam pipa buruk ke dinding pipa Oleh karena itu, suhu logam dari dinding pipa lebih tinggi, dan baja suhu tinggi yang lebih baik harus diadopsi, dan bahkan baja austenitik nikel kromium harus diadopsi. Suhu steam reheating dapat diatur (lihat pengaturan suhu steam boiler).
