Bagian Boiler Industri Tabung Dinding Air Efisien Tinggi SGS / ASME / ISO Standard

Bagian Boiler Industri Tabung Dinding Air Efisien Tinggi SGS / ASME / ISO Standard

Perkenalkan Produk

Biasanya diletakkan secara vertikal di permukaan bagian dalam dinding tungku, ini terutama digunakan untuk menyerap panas radiasi dari nyala api dan gas buang suhu tinggi di tungku.Ini adalah jenis utama permukaan pemanas evaporasi boiler modern dan juga dasar bagian dari loop sirkulasi air boiler.Karena peran dinding tungku pendingin dan pelindung, maka namanya.

Dinding pendingin air pada awalnya didesain bukan untuk dipanaskan, melainkan untuk mendinginkan tungku agar tidak rusak pada temperatur tinggi, kemudian berkat fungsi pertukaran panasnya yang baik, secara bertahap drum diganti menjadi pemanas utama. bagian dari boiler.

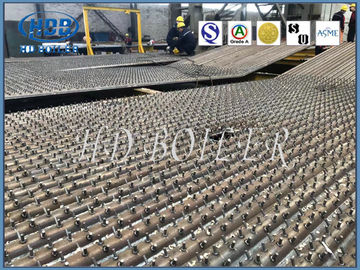

Pemandangan dari dekat tembok air

Pemandangan dari dekat tembok air

Permukaan pemanas evaporatif yang terdiri dari banyak pipa paralel disusun di dinding bagian dalam tungku boiler. Peran dinding air adalah untuk menyerap panas radiasi dari api suhu tinggi atau gas buang di tungku, menghasilkan uap atau air panas di pipa, mengurangi suhu dinding tungku, dan melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala api sangat tinggi dan intensitas radiasi termal sangat tinggi. Boiler berisi 40 hingga 50 persen atau lebih panas yang diserap oleh water wall. Dengan pengecualian beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas evaporatif utama.

Parameter

Fungsi utama panel dinding air di boiler adalah untuk menyerap panas yang dihasilkan oleh api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas dalam tabung, oleh karena itu untuk mengurangi suhu di dalam ruangan.

Jenis

Menurut jenis struktur, ada tiga jenis utama: jenis tabung ringan, jenis membran dan jenis tabung penusuk. Dinding air dari pipa ringan terdiri dari seluruh baris pipa baja mulus, dan strukturnya paling sederhana. Membran dinding pendingin air dilas bersama-sama dengan pengelasan spot dari banyak tabung sirip dinding pendingin air yang digulung, menjadikannya permukaan pemanas komposit yang disegel, yang tidak hanya dapat meningkatkan sesak udara tungku, mengurangi kebocoran udara, tetapi juga melindungi dinding tungku dengan lebih baik, membuat berat dinding tungku berkurang dan strukturnya disederhanakan.Dinding pendingin air dari tabung penusuk dilas pada pipa dinding pendingin air dengan banyak pin dengan panjang 20 ~ 25mm dan diameter 6 ~ 12mm, dan kemudian dilapisi dengan plastik tahan api kromit untuk mengurangi penyerapan panas bagian dinding pendingin air dan meningkatkan suhu zona pembakaran.Sangat cocok untuk situasi di mana penyalaan bahan bakar sangat sulit atau tungku pelepasan terak cair Menurut posisi tata letak, ada dua jenis tipe dinding dan tipe dinding partisi (yaitu, kedua sisi dipanaskan). Yang pertama sebagian besar tertanam di dinding bagian dalam dinding tungku, dengan satu sisi menyerap panas. Sebagian besar yang terakhir dipasang di tengah tungku ketel besar, membagi seluruh tungku menjadi dua bagian terpisah, dua sisi dipanaskan.

Sertifikasi

HD Boiler menawarkan fasilitas terbaik di kelasnya, termasuk

• Luas fabrikasi 200.000 meter persegi
• 150 Insinyur
• 600 tukang las berkode
• 60 Inspektur Berlisensi (termasuk instruktur NDT level-lll)
• Kelas-ALisensi untuk Desain dan Pembuatan boiler (dikeluarkan oleh Administrasi Pengawasan Kualitas dan Inspeksi)
• ISO 90001: 2008 Sistem kualitas
• SEPERTI SAYA Sertifikat Boiler Utilitas
• ASME'S ',' U ' dan NB otorisasi stempel
