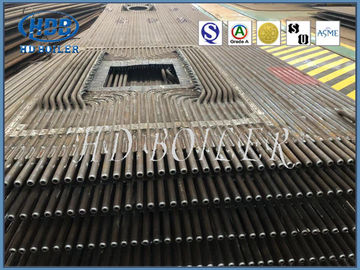

Panel Dinding Membran Boiler ASME Dalam Boiler Dengan Fin Bar Untuk Industri

Tabung Dinding Air Membran Kinerja Dalam Boiler Dengan Fin Bar Untuk Penggunaan Industri Seumur Hidup Panjang

Perkenalkan Produk: Panel Dinding Air Membran Boiler

1. Dinding membran banyak digunakan pada boiler untuk utilitas / pembangkit listrik sebagai bagian penukar panas.

2. Panel dinding air membran digabungkan dengan tabung baja dan flat untuk memastikan penyegelan yang baik dan secara signifikan mengurangi faktor kebocoran udara dari boiler preasure negatif, meningkatkan kondisi pembakaran di tungku.

3. Panel dinding air membran meningkatkan permukaan panas radiasi dan menghemat konsumsi baja.

Keuntungan

Pembuatan

HD Boiler menggunakan teknologi pengelasan busur terendam untuk menghasilkan dinding air sebagai persyaratan ramah lingkungan.

Ini juga dapat menjamin konstruksi dan penyegelan yang kokoh dan baik.

fitur

1. Konstruksi yang kokoh
2. Kekuatan tinggi
3. Dimensi yang akurat
4. Lapisan tahan korosi

Deskripsi

Panel dinding air digunakan dalam boiler pemulihan Limbah Panas.Kami memproduksi panel dinding air.Ini dibuat dari tabung baja karbon sesuai gambar dan spesifikasi pelanggan.Perawatan khusus diberikan untuk ovalitas dan penipisan pada bagian yang bengkok, selama pembuatan.

Kami memproduksi dan memasok berbagai macam Panel Waterwall.Tabung yang kami tawarkan dikenal tahan terhadap tekanan internal yang besar karena strip bahan sirip yang terus menerus dililitkan secara spiral pada tabung.Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas.

Fungsi utama panel dinding air di boiler adalah untuk menyerap panas yang dihasilkan oleh api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas dalam tabung, oleh karena itu untuk mengurangi suhu di dalam ruangan.

Detail Konstruksi

Karakteristik kombinasi dinding pendingin air membran adalah sebagai berikut:
1. Periksa dan sesuaikan lebar, panjang, kerataan dan diagonal baris pipa saat baris pipa yang tersegmentasi diangkat ke bingkai kombinasi. Jika lebar baris tabung lebih besar atau kurang dari ukuran yang ditentukan, sirip dapat dibuat. dipotong dengan panjang yang sesuai, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali. Bila perbedaan diagonal baris pipa melebihi 10mm, sirip antara beberapa pipa dengan ukuran yang lebih besar dapat dipotong untuk mengurangi jarak antar pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Bila ketidakrataan baris pipa melebihi kisaran yang diijinkan, rangka gantry dapat digunakan untuk memperbaiki tekanan atas dongkrak.
2. Sambungan pantat baris pipa berbeda dari sambungan pipa tunggal. Sambungan las satu pipa menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain. Tetapi baris pipa tidak sama, dua bagian pengelasan butt baris pipa, jika dari satu sisi ke sisi lain urutan pengelasan, pengelasan ke ujung pipa disebabkan oleh deformasi sangat besar. Oleh karena itu, sebelum pengelasan pantat, pembersihan pantat pengelasan ini joint harus diukur secara komprehensif, dan menurut kloset butt terlalu kecil, sedang, klasifikasinya terlalu besar, jika kloset butt terlalu besar atau terlalu kecil, harus mengambil metode pemotongan pipa, diganti dengan pipa pendek sedang. kali ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan dapat disolder.Untuk mengurangi deformasi susut pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
3. Bagian bawah dinding pendingin air depan dan belakang memiliki dasar tungku (ember abu dingin), dan dinding pendingin air belakang bagian atas memiliki Sudut nyala, sehingga ukuran komponen lebih besar dan bentuk lebih istimewa , jadi sulit untuk digabungkan.
4. Bola single pass dari pipa dinding air belakang berbeda dari pipa permukaan pemanas lainnya, karena dinding air belakang di kotak header atas memiliki Sudut tahan api, jumlah pipa lentur Sudut tahan api sama dengan yang ada di belakang dinding air, untuk meningkatkan kekakuan Sudut tahan api, ada juga sejumlah besar jarak pipa lurus (sebagian besar tipe tungku). Di persimpangan Sudut nyala dan pipa lurus, tee baja cor berbentuk equidiameter khusus (tiga- pipa cabang) dipasang.Dalam tabung lurus dan persimpangan antara tangki sekutu atas dilengkapi dengan lubang Φ 5 mm atau Φ pembatas 10 mm.Dengan cara ini, sebagian besar pipa bengkok media kerja kondusif untuk pendinginan Sudut nyala, dan sebagian kecil dari pipa bengkok sedang yang berfungsi memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah ekspansi yang sesuai, sehingga mengurangi tekanan internal, sehingga kesulitan melewati bola meningkat.
