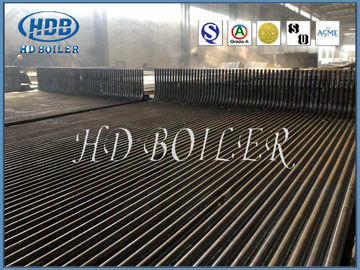

Efisiensi Tinggi Suku Cadang Boiler Pemulihan Panas Tabung Dinding Air Baja Paduan

Suku Cadang Boiler Pemulihan Panas Efisiensi Tinggi Tabung Dinding Air Baja Paduan

Deskripsi Produk

Nama lengkap "pipa dinding air", nama lama "dinding air", juga dikenal sebagai "pipa naik". Biasanya diletakkan secara vertikal di dinding bagian dalam dinding tungku, terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh nyala api dan gas buang suhu tinggi di tungku. Ini adalah jenis utama permukaan pemanas evaporasi dari semua jenis boiler modern dan komponen dasar loop sirkulasi air boiler. Karena pendinginan dan perlindungan dinding tungku, jadi namanya .

Dinding air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku dari kerusakan suhu tinggi. Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum uap sebagai bagian pemanas utama boiler.

Permukaan pemanas evaporatif, yang diletakkan di dinding bagian dalam ruang boiler dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di ruang tungku, menghasilkan uap atau air panas dalam pipa, dan kurangi suhu dinding tungku untuk melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala di tungku sangat tinggi, intensitas radiasi panas sangat besar. Empat puluh hingga lima puluh persen atau lebih dari panas dalam boiler diserap oleh dinding air. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas utama penguapan.

Jenis

Menurut jenis struktur, terutama ada tiga jenis: jenis pipa ringan, jenis film dan jenis pipa berduri. Dinding pendingin air dari tabung optik terdiri dari seluruh baris tabung baja mulus dengan struktur paling sederhana. Dinding pendingin air membran adalah banyak tabung sirip dinding pendingin air yang digulung dengan pengelasan titik bersama-sama, sehingga menjadi permukaan pemanas komposit yang disegel, tidak hanya dapat meningkatkan sesak udara ruang tungku, mengurangi kebocoran udara, tetapi juga dapat melindungi dinding tungku dengan lebih baik , sehingga berat dinding tungku berkurang, strukturnya disederhanakan; Dinding pendingin air tabung berduri dilas pada pipa dinding pendingin air banyak panjang 20 ~ 25mm, diameter 6 ~ 12mm pin, dan kemudian dilapisi dengan plastik tahan api bijih krom , untuk mengurangi penyerapan panas dari dinding pendingin air bagian ini, meningkatkan suhu zona pembakaran, cocok untuk kebakaran bahan bakar terutama acara-acara sulit atau beberapa tungku terak cair. Tekan menghias tempat, htipe dinding ave dan terletak di antara tipe dinding (yaitu wajah ganda dipanaskan) dinding pendingin air dua jenis. Yang pertama sebagian besar tertanam di dinding bagian dalam dinding tungku, yang menyerap panas di satu sisi. Yang terakhir sebagian besar dipasang di tengah dari tungku boiler besar, seluruh tungku dipisahkan menjadi dua bagian terpisah, pemanasan dua sisi.

Spesifikasi

Fungsi

1. Dinding pendingin air adalah panas radiasi suhu tinggi yang diserap oleh api ruang bahan bakar, yang membuat air yang masuk ke dinding pendingin air menguap menjadi uap jenuh.

2. Lindungi dinding tungku.Dinding pendingin air diletakkan di semua sisi untuk memisahkan ruang bakar dari dinding tungku dan mencegah dinding tungku terbakar.

3. Sederhanakan struktur dinding tungku untuk pemasangan yang mudah, dan perhatikan jaringan anti-gesekan dan tahan ledakan dari boiler.

4. Tabung dinding berpendingin air dapat menyerap panas radiasi dengan baik, dan intensitas penguapannya 4 kali lipat dari bundel tabung konveksi.Meningkatkan tabung dinding berpendingin air di tungku secara tepat akan mengurangi jumlah permukaan konveksi dan pemanasan.

Layar pendingin air digunakan untuk membedakan dinding pendingin air pipa ringan awal, dinding pendingin air boiler awal adalah pipa vertikal di sekitar tungku, dan dinding pendingin air dikelilingi oleh dinding tungku tebal.Pipa dinding pendingin air dari boiler saat ini memiliki sirip di kedua sisi dan dua sirip pipa yang berdekatan dihubungkan bersama untuk membentuk layar pendingin air, yang didistribusikan di sekitar tungku.

Keuntungan

1. memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.

2.mewujudkan pendinginan air penuh dari ruang bakar, yang sangat membantu untuk mencegah pembentukan kokas dalam kasus pembakaran intensif.

3. kapasitas kecil penyimpanan panas, pemanasan cepat ruang bakar dan pendinginan cepat, dapat mempersingkat waktu pendinginan boiler mulai dan berhenti.

4. tepat untuk menggunakan dinding tungku pipa, yang sangat mengurangi beban rangka boiler dan nyaman untuk suspensi.

5. dibandingkan dengan tabung optik, kapasitas penyerapan panas tabung ditingkatkan.

6. tingkat pra-kombinasi komponen boiler ditingkatkan, yang nyaman dan mengurangi beban kerja pemasangan.

Kontrol kualitas

1. Area fabrikasi 200.000 meter persegi

2. 80 Insinyur

3. 200 tukang las berkode

4. 30 Inspektur Berlisensi (instruktur NDT Level-III)

5. Lisensi Kelas-A untuk Desain dan Pembuatan Boiler

6. Sistem Mutu ISO 9001:2015

7. Sertifikat ASME untuk Power Boiler

8. Otorisasi cap ASME 'S', 'U' dan NB
