Tempat asal: | Zhangjiagang, Jiangsu, Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ISO9001/SGS/TUV/ASME/EN |
Nomor model: | Dinding Air Membran |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Ton / Bulan |
Kondisi: | Baru | Struktur: | Tabung Api/Air |
---|---|---|---|
Bahan bakar: | Batubara/Gas/Batubara/Air panas | Jenis: | Hemat energi |
Model: | Bagian ketel | Tekanan: | Tekanan Rendah / Tinggi |
Rentang Aplikasi: | Utilitas/Industri/Pembangkit Listrik | Tingkat Manufaktur: | Standar ASME |
Pengobatan permukaan: | Dilukis | Kode HS: | 3215960855 |
Cahaya Tinggi: | panel dinding air boiler,tabung dinding air boiler |
Bagian Boiler Pertukaran Panas Panel Dinding Air Tipe Pin, Pembangkit Industri / Pembangkit Listrik Menggunakan
Perkenalkan Produk
Panel dinding air biasanya diletakkan secara vertikal di permukaan bagian dalam dinding tungku, terutama digunakan untuk menyerap panas radiasi dari nyala api dan gas buang suhu tinggi di tungku.Ini adalah jenis utama permukaan pemanas evaporatif boiler modern dan juga bagian dasar dari loop sirkulasi air boiler.Karena peran dinding tungku pendinginan dan pelindung, maka namanya.
Dinding pendingin air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku agar tidak rusak pada suhu tinggi.Belakangan, karena fungsi pertukaran panasnya yang baik, drum secara bertahap diganti menjadi bagian pemanas utama boiler.
Permukaan pemanas evaporatif yang terdiri dari banyak pipa paralel diatur di dinding bagian dalam tungku boiler.Peran dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di tungku, menghasilkan uap atau air panas di dalam pipa, mengurangi suhu dinding tungku, dan melindungi dinding tungku.Dalam boiler kapasitas besar, suhu nyala sangat tinggi dan intensitas radiasi termal sangat tinggi.Ketel berisi 40 hingga 50 persen atau lebih panas yang diserap oleh dinding air.Dengan pengecualian beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas evaporatif utama.
Deskripsi Produk

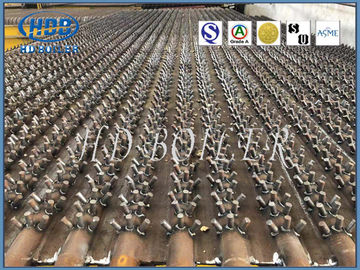

Dinding air tipe pin ojuga dikenal sebagai dinding air tabung penusuk. Ini sesuai dengan persyaratan pada permukaan pengelasan pipa ringan dengan panjang tertentu dari baja bulat, penggunaan pin dapat dengan kuat di dinding pendingin air dari lapisan tahan api, untuk pembentukan zona bumerang, kolam terak cair dan bagian terak terak, serta tabung tungku siklon. Dinding air dari pipa sekrup internal adalah pipa dengan satu kepala atau beberapa alur heliks di dinding bagian dalam pipa.Pipa berulir internal digunakan di zona beban panas tinggi dari boiler sirkulasi alami atau bagian pipa dinding berpendingin air dengan tingkat penguapan tinggi di boiler sirkulasi alami. Ketika aliran di pipa sekrup bagian dalam benda kerja terjadi, kuat gangguan akan terjadi, menyebabkan tekanan air dalam campuran air soda ke dinding pipa, dan memaksa gelembung untuk melepaskan diri dari permukaan dinding dan terbawa oleh air, sehingga merusak pembentukan lapisan uap, mencegah deteriorasi.rasio perpindahan panas mendidih dan mengurangi suhu dinding pipa pendingin air.
Dinding air paparan ganda mengacu pada dinding air yang diatur sepanjang ketinggian tungku, yang dapat menyerap panas radiasi di kedua sisi. Digunakan dalam boiler berkapasitas besar. Bahan dinding air biasanya baja karbon. Tekanan boiler di atas 14 mpa adalah juga sebagian terbuat dari baja paduan. Diameter luar pipa: boiler sirkulasi alami umumnya digunakan 51 ~ 83 mm; Beberapa boiler sirkulasi paksa dan boiler dc umumnya menggunakan 22 hingga 60 mm. Dinding berpendingin air dari boiler arus searah tidak harus vertikal di dengan cara yang sama seperti boiler sirkulasi alami, tetapi juga dapat dililit secara horizontal atau dalam bentuk lain. Ketika parameternya tinggi, terutama pada boiler sekali pakai, pipa berulir bagian dalam atau spoiler sering digunakan untuk mencegah penurunan perpindahan panas pada area beban panas tinggi dari tungku
Keuntungan
(l) memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.
(2) mewujudkan pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas dalam kondisi pembakaran intensif.
(3) kapasitas penyimpanan panas rendah, pemanasan cepat dan pendinginan ruang bakar, yang dapat mempersingkat waktu pendinginan boiler mulai dan berhenti.
(4) sangat cocok untuk menggunakan dinding tungku peletakan tabung, yang sangat mengurangi beban rangka boiler dan memfasilitasi suspensi.
(5) dibandingkan dengan pipa ringan, kapasitas penyerapan panas pipa ditingkatkan.
(6) meningkatkan tingkat pra-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja pemasangan.
Parameter
Nama | Panel air membran |
Bahan | Baja karbon, Paduan, Baja tahan karat |
Ukuran tabung | 38 - 76 mm, atau sesuai kebutuhan |
Standar | ISO, ASME |
Model | bertabur |
Aplikasi | Dapat dipasang di sekitar ruang bakar boiler |
Fitur
1. Laporan perhitungan kekuatan dengan informasi material yang diterapkan;
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan batang las;
3. Laporan inspeksi sinar-X 100% (jahitan las): untuk memastikan kualitas seluruh boiler;
4. Laporan uji hidraulik: pastikan tekanan dan keselamatan kerja standar
Inspeksi
1. Laporan perhitungan kekuatan dengan informasi material yang diterapkan;
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan batang las;
3. Laporan inspeksi sinar-X 100% (jahitan las): untuk memastikan kualitas seluruh boiler;
4. Laporan uji hidraulik: pastikan tekanan dan keselamatan kerja standar
Bengkel
Kontak Person: Miss. Sandy Chen
Faks: 86- 512-58774453
Alamat: Alamat: N0.1, Jalan Dongli, Donglai, Kota Zhangjiagang, Provinsi Jiangsu, Cina
Alamat pabrik:Alamat: N0.1, Jalan Dongli, Donglai, Kota Zhangjiagang, Provinsi Jiangsu, Cina
