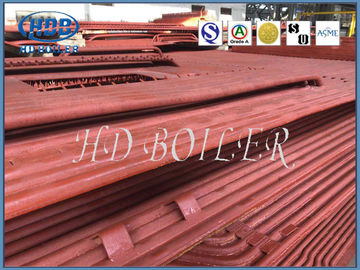

Dinding Membran Hemat Energi Boiler Untuk Pembangkit Listrik Standar Asme

Bagian Boiler Hemat Energi Panel Dinding Air Untuk Pembangkit Listrik, Standar ASME

Deskripsi Produk

Panel dinding air biasanya diletakkan secara vertikal di dinding bagian dalam dinding tungku, hal ini terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh api dan gas buang suhu tinggi di tungku. Ini adalah jenis utama permukaan pemanas evaporasi dari semua jenis boiler modern dan komponen dasar loop sirkulasi air boiler.Karena pendinginan dan perlindungan dinding tungku, jadi namanya.

Dinding air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku dari kerusakan suhu tinggi. Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum uap sebagai bagian pemanas utama boiler.

Permukaan pemanas evaporatif, yang diletakkan di dinding bagian dalam ruang boiler dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di ruang tungku, menghasilkan uap atau air panas dalam pipa, dan kurangi suhu dinding tungku untuk melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala di tungku sangat tinggi, intensitas radiasi panas sangat besar. Empat puluh hingga lima puluh persen atau lebih dari panas dalam boiler diserap oleh dinding air. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas utama penguapan.

Spesifikasi

Boiler modern menggunakan panel dinding berpendingin air untuk mengurangi kehilangan panas karena sesak udara dan mengurangi biaya insulasi. Kami menggunakan mesin las pipa bersirip otomatis dan mesin pembengkok pipa besar untuk membuat pelat dinding berpendingin air untuk mencapai bentuk panel yang diinginkan, dapat memiliki kepala las pendek. Kami menyediakan bukaan lubang got panel terintegrasi di panel.

Fungsi utama papan dinding air boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam pipa, sehingga mengurangi suhu di dalam kotak.

Keuntungan

1. Dinding pendingin air adalah panas radiasi suhu tinggi yang diserap oleh api ruang bahan bakar, yang membuat air yang masuk ke dinding pendingin air menguap menjadi uap jenuh.

2. Lindungi dinding tungku.Dinding pendingin air diletakkan di semua sisi untuk memisahkan ruang bakar dari dinding tungku dan mencegah dinding tungku terbakar.

3. Sederhanakan struktur dinding tungku untuk pemasangan yang mudah, dan perhatikan jaringan anti-gesekan dan tahan ledakan dari boiler.

4. Tabung dinding berpendingin air dapat menyerap panas radiasi dengan baik, dan intensitas penguapannya 4 kali lipat dari bundel tabung konveksi.Meningkatkan tabung dinding berpendingin air di tungku secara tepat akan mengurangi jumlah permukaan konveksi dan pemanasan.
