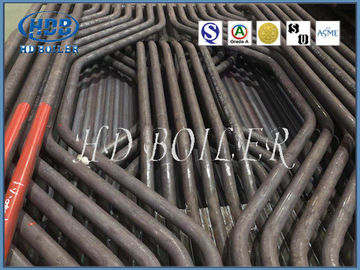

Dinding Air Membran Boiler Pembangkit Listrik Untuk Pertukaran Panas, Sertifikasi ISO / ASME

Panel Dinding Air Boiler Pembangkit Listrik Membran Efisien Tinggi Untuk Pertukaran Panas, Sertifikasi ISO / ASME

Perkenalkan Produk

Nama lengkap "pipa dinding air", nama lama "dinding air", juga dikenal sebagai "pipa naik". Biasanya diletakkan secara vertikal di dinding bagian dalam dinding tungku, terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh nyala api dan gas buang suhu tinggi di tungku. Ini adalah jenis utama permukaan pemanas evaporasi dari semua jenis boiler modern dan komponen dasar loop sirkulasi air boiler. Karena pendinginan dan perlindungan dinding tungku, jadi namanya .

Dinding air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku dari kerusakan suhu tinggi. Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum uap sebagai bagian pemanas utama boiler.

Permukaan pemanas evaporatif, yang diletakkan di dinding bagian dalam ruang boiler dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di ruang tungku, menghasilkan uap atau air panas dalam pipa, dan kurangi suhu dinding tungku untuk melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala di tungku sangat tinggi, intensitas radiasi panas sangat besar. Empat puluh hingga lima puluh persen atau lebih dari panas dalam boiler diserap oleh dinding air. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas utama penguapan.

Manufaktur

Manufacure HDB menggunakan metode pengelasan layar pipa lampu dinding tipe membran dan struktur baja datar, proses pengelasan pipa lampu dinding tipe membran dan struktur baja datar terutama sebagai berikut:

1. Fusi otomatis dari pengelasan terlindung gas yang sangat aktif

Kelompok campuran gas pelindung dibagi menjadi (Ar)85% ~ 90%+(CO2)15% ~ 10%.Dalam peralatan, pipa dan baja pipih ditekan oleh rol atas dan bawah dan diangkut ke depan.Beberapa senjata las dapat digunakan untuk pengelasan simultan di bagian atas dan bawah.

2. Kawat las busur terendam

Peralatan ini milik workstation pengelasan bingkai tetap, alat mesin memiliki fungsi pipa baja dan pemosisian baja datar, penjepitan, pengumpanan, pengelasan dan pemulihan fluks otomatis, dll. Umumnya, dilengkapi dengan 4 atau 8 senjata las untuk menyelesaikan pengelasan 4 atau 8 lasan fillet secara bersamaan. Teknik ini mudah dioperasikan dan tidak memerlukan persyaratan tinggi pada permukaan pipa dan baja datar.Namun, itu hanya dapat dilas di satu sisi dalam posisi horizontal dan tidak dapat dilas di kedua sisi secara bersamaan.

3. Pengelasan busur gas semi-otomatis

Saat mengelas dengan metode ini, layar pipa pertama-tama harus diposisikan dan dilas, dan kemudian dilas dengan operasi manual dari pistol las. Metode pengelasan ini tidak dapat digunakan untuk pengelasan simultan atas dan bawah, dan sulit untuk mewujudkan kontinu dan pengelasan seragam dari beberapa senjata las, sehingga sulit untuk mengontrol deformasi pengelasan. Saat menggunakan pengelasan busur gas semi-otomatis untuk pengelasan layar pipa, perhatian harus diberikan pada pemilihan urutan pengelasan yang wajar untuk meminimalkan deformasi pengelasan. Las fillet datar baja disegel pada pembukaan lokal layar pipa dan lasan fillet dari layar pipa berbentuk khusus seperti ember abu dingin dan nosel burner biasanya dilas dengan pengelasan terlindung gas kutub fusi semi-otomatis.

Lini produksi pengelasan otomatis dari layar tabung dinding membran yang melelehkan perlindungan gas yang sangat aktif adalah teknologi dan peralatan pembuatan layar tabung dinding membran paling canggih di dunia.Kontrol otomatis dapat dicapai dari pengumpanan pipa, uncoiling baja datar, finishing, leveling, pengelasan dan sebagainya. Senapan las atas dan bawah dapat dilas pada saat yang sama, deformasi pengelasan kecil, dan hampir tidak perlu diperbaiki setelah pengelasan, sehingga ukuran geometris layar pipa akurat, kualitas lasan fillet bagus, pembentukannya indah, kecepatan pengelasannya cepat, dan efisiensi produksinya tinggi.

Parameter

Keuntungan

(1) efek perlindungan dinding pendingin air membran pada dinding tungku adalah yang paling lengkap, sehingga dinding tungku hanya membutuhkan bahan insulasi, bukan bahan tahan api, sehingga ketebalan dan berat dinding tungku sangat berkurang, menyederhanakan struktur dinding tungku, kurangi berat total boiler.

(2) dinding air membran juga memiliki kedap udara yang baik, dapat beradaptasi dengan persyaratan pembakaran tekanan positif pada boiler, tidak mudah membentuk terak, lebih sedikit kebocoran udara, mengurangi kehilangan panas dari knalpot asap, meningkatkan efisiensi termal boiler.

(3) dapat dilas menjadi komponen oleh pabrikan untuk pemasangan yang cepat dan nyaman.

(4) penggunaan struktur dinding membran boiler, perawatan sederhana, masa pakai boiler dapat sangat ditingkatkan.

Fitur

1. Laporan perhitungan kekuatan dengan informasi material yang diterapkan;
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan batang las;
3. Laporan inspeksi sinar-X 100% (jahitan las): untuk memastikan kualitas seluruh boiler;
4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar

Sertifikasi

Pengenalan Perusahaan

Didirikan pada tahun 1985, Zhangjiagang Hua Dong Boiler Co, Ltd (diperdagangkan sebagai HD Boiler), memproduksi pembangkit listrik;industri;buang panas;pembakaran sampah;biomassa;pembawa panas organik dan ketel uap listrik.Digabungkan dengan rangkaian luas permukaan pemanas, HD Boiler menghadirkan layanan unik ke pasar termasuk desain boiler, fabrikasi, pemasangan, pemeliharaan, dan penggantian suku cadang tekanan boiler.
