Bagian Pertukaran Panas Nikel Berbasis Khusus Dan Reheater Dengan Perisai

Superheater dan Reheater Basis Nikel yang Disesuaikan Dengan Perisai, Bagian Pertukaran Panas Efisien Tinggi

Deskripsi Produk Superheater dan Reheater

Superheater
Pembangkit listrik bahan bakar fosil sering memiliki bagian superheater di tungku pembangkit uap. Uap melewati peralatan pengering di dalam drum uap ke superheater, satu set tabung di tungku.Di sini uap mengambil lebih banyak energi dari gas buang panas di luar pipa, dan suhunya sekarang menjadi sangat panas di atas suhu saturasi.

Alat pemanas
Tungku pembangkit listrik mungkin memiliki bagian pemanas ulang yang berisi tabung yang dipanaskan oleh gas buang panas di luar tabung.Uap buang dari turbin tekanan tinggi dilewatkan melalui tabung panas ini untuk mengumpulkan lebih banyak energi sebelum menggerakkan turbin menengah dan kemudian turbin tekanan rendah.

Fungsi Produk Superheater dan Reheater

Superheater

1.Fungsi superheater di pembangkit listrik termal adalah untuk menghilangkan sisa-sisa uap air terakhir (1 hingga 2%) dari uap jenuh yang keluar dari boiler dan untuk menaikkan suhunya cukup di atas suhu saturasi.

2. Pemanasan super panas meningkatkan efisiensi efisiensi siklus keseluruhan serta menghindari terlalu banyak kondensasi pada tahap terakhir turbin yang menghindari erosi blade.

3. Panas gas pembakaran dari tungku digunakan untuk menghilangkan uap air dari uap dan untuk memanaskan uap.

4.Super-pemanas biasanya memiliki beberapa sirkuit tabung secara paralel dengan satu atau lebih tikungan balik, terhubung di antara header.

Alat pemanas

1.Fungsi pemanas ulang adalah untuk memanaskan kembali uap yang sebagian mengembang dari turbin.

Hal ini dilakukan agar uap tetap kering sejauh mungkin melalui tahap terakhir turbin.

2.Location: Sebelum atau sesudah superheater konvektif di zona konvektif boiler utilitas.Dalam boiler tekanan tinggi modern, pemanas ulang umumnya dalam dua bagian.

3. Bagian utama ditempatkan di zona konvektif dan bagian sekunder ditempatkan tepat di pintu keluar tungku yang tergantung dari atas.

4. Pertimbangan desain untuk pemanas ulang serupa dengan pemanas super.

5. Ini memiliki suhu keluaran yang sama tetapi tekanan uap sekitar 20-25% dari yang ada di superheater.Oleh karena itu paduan baja kelas rendah dapat digunakan untuk pemanas ulang.

Jenis Keuntungan Kerugian Metode pendukung

Tipe liontin

1. Dukungan struktural yang kuat

2. Penyumbatan aliran oleh uap kental

3. Perlu restart perlahan untuk membersihkan air yang menumpuk di dasar.didukung dari atas

Tipe terbalik

1. Drainase uap kental yang tepat

2. Kurangnya kekakuan struktural, terutama dalam aliran gas kecepatan tinggi Didukung dari bawah

Horisontal -tipe

1. Drainase yang tepat

2. Kekakuan struktural yang baik.

Mereka tidak melihat nyala api secara langsung sehingga mereka terutama dari jenis konvektif Biasanya didukung di saluran gas vertikal sejajar dengan tungku utama.

Detail Superheater dan Reheater

Kriteria pembuatan dan penerimaan Superheater dan Reheater

1.JB/T1611 " Spesifikasi teknis untuk pembuatan pipa boiler."

2.JB/T1612 "kondisi teknis uji tekanan boiler."

3.JB/T1613 "Spesifikasi teknis untuk pengelasan bagian bertekanan boiler."

4.JB/T1615 "Spesifikasi teknis untuk pengecatan dan pengepakan boiler."

5. JB/T3375 "Aturan penerimaan bahan untuk konstruksi boiler."

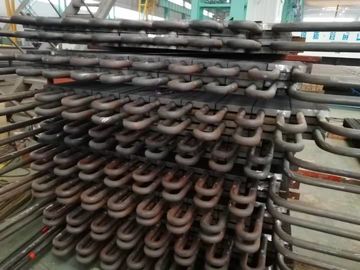

Tampilan produk
