Dinding Membran Boiler Industri Untuk Air Daur Ulang, Pengelasan Terendam Otomatis

Panel Dinding Air Boiler Industri Untuk Air Daur Ulang, Pengelasan Terendam Otomatis


Perkenalkan Produk

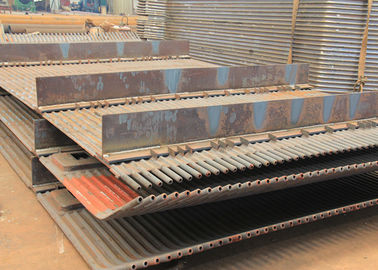

Panel Dinding Air digunakan di Boiler modern untuk mengurangi kehilangan panas karena sifatnya yang kedap gas dan mengurangi biaya isolasi.Kami membuat Panel Dinding Air menggunakan mesin las Fin otomatis ke tabung dan Bender Panel Tabung besar untuk mencapai bentuk panel yang diinginkan yang dapat memiliki Stub Welded to Header.Kami menyediakan Panel dengan bukaan manhole terintegrasi di panel.

Deskripsi Produk

Pipa dinding air disusun secara vertikal di sekitar tungku, dan fungsi utamanya adalah untuk menyerap sejumlah besar panas radiasi dari gas buang suhu tinggi, dan pada saat yang sama mengurangi kerusakan terak dan gas buang suhu tinggi ke dinding tungku dan melindungi dinding tungku. Ujung bawah dari tabung dinding air terhubung ke kotak pengumpul yang lebih rendah, yang terhubung ke ruang air dari tong pot melalui pipa turun.Ujung atas terhubung langsung ke tong pot atas, atau terhubung ke kotak pengumpul atas melalui pipa uap dan terhubung ke tong pot, membentuk sistem sirkulasi air dari dinding air.

Tabung dinding air biasanya mengadopsi no.10 atau tidak.20 tabung baja seamless dengan diameter luar 51 ~ 76 mm dan tebal dinding 3,5 ~ 6,0 mm Jarak antara pusat pipa umumnya 1 dari diameter luar pipa. 25 ~ 2 kali, tabung ringan dan tabung sirip Dalam boiler industri umumnya MENGGUNAKAN light tube water wall. Untuk mengurangi berat dinding tungku, pipa bersirip sering digunakan untuk membentuk membran dinding pendingin air untuk quick-loading boiler, yang dapat melindungi dinding tungku. secara lebih menyeluruh, sangat mengurangi suhu dinding tungku, dan mengurangi berat dan ketebalan dinding tungku.

Tabung dinding air umumnya dipasang di bagian atas, bagian bawah ekspansi bebas. Kotak pengumpul atas dari tabung dinding air dipasang pada braket atau dihubungkan dengan tong panci atas, dan kotak pengumpul bawah digantung oleh Tabung dinding air. Tabung dinding air itu sendiri dibatasi untuk bergerak sepanjang arah horizontal dengan kait, sehingga hanya bisa meluncur ke atas dan ke bawah.

Kotak pengumpul atas dan bawah yang menghubungkan pipa dinding air terbuat dari pipa baja tanpa sambungan dengan diameter yang lebih besar, kedua ujung kotak pengumpul dilengkapi dengan lubang tangan untuk menghilangkan kerak. Kotak pengumpul bawah juga dilengkapi dengan pipa limbah biasa untuk Hapus terak yang disimpan dalam air ketel dan untuk digunakan saat ketel kosong.

Keuntungan

1. memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.

2. mencapai pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas jika terjadi pembakaran yang intensif.

3. dengan kapasitas penyimpanan panas yang kecil, ruang bakar memanas dengan cepat dan mendingin dengan cepat, yang dapat mempersingkat waktu pendinginan mulai dan berhenti boiler.

4. Sangat cocok untuk menggunakan dinding tungku peletakan tabung, sehingga sangat mengurangi beban rangka boiler dan memfasilitasi suspensi.

5. dibandingkan dengan pipa ringan, kapasitas penyerapan panas pipa ditingkatkan.

6. meningkatkan tingkat pra-perakitan bagian boiler, nyaman dan mengurangi beban kerja instalasi.


Rincian Produk





fitur

1. Laporan perhitungan kekuatan dengan informasi material terapan;
2. Laporan 100% NDT (inspeksi non-destruktif) pelat baja, tabung dan batang las;
3. Laporan inspeksi sinar-X 100% (pengelasan jahitan): untuk memastikan kualitas seluruh boiler;
4. Laporan uji hidrolik: memastikan tekanan dan keamanan kerja standar.


Keuntungan

1. memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.

2. mewujudkan pendinginan air penuh di ruang bakar, yang kondusif untuk mencegah kokas dalam kondisi pembakaran yang intensif.

3. kapasitas penyimpanan panas rendah, pemanasan cepat dan pendinginan ruang bakar, yang dapat mempersingkat waktu pendinginan mulai dan berhenti boiler.

4. Sangat cocok untuk menggunakan dinding tungku peletakan tabung, yang sangat mengurangi beban rangka boiler dan memfasilitasi suspensi.

5. dibandingkan dengan pipa ringan, kapasitas penyerapan panas pipa ditingkatkan.

6. meningkatkan derajat pra-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja instalasi.



Sertifikasi



HD Boiler menawarkan fasilitas terbaik di kelasnya, termasuk

• Luas fabrikasi 200.000 meter persegi
• 150 Insinyur
• 600 tukang las berkode
• 60 Inspektur Berlisensi (termasuk instruktur NDT level-lll)
• Kelas-ALisensi untuk Desain dan Pembuatan boiler (dikeluarkan oleh Administrasi Pengawasan Kualitas dan Inspeksi)
• ISO 90001: 2008 Sistem kualitas
• SEPERTI SAYA Sertifikat Boiler Utilitas
• ASME'S ',' U ' dan NB otorisasi stempel
