Tempat asal: | Cina |
Nama merek: | HD BOILER |
Sertifikasi: | ISO9001 , SGS , TUV , ASME , EN |
Nomor model: | Panel dinding air |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Pengepakan layak laut |
Waktu pengiriman: | 50 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Ton / Bulan |
Bahan: | Baja karbon, paduan, stainless steel | Pengobatan permukaan: | Dilukis |
---|---|---|---|
Kode HS: | 3215960855 | Tersedia: | Hemat energi |
Warna: | Merah / Abu-abu Warna Lainnya | Spesifikasi: | Disesuaikan |
Cahaya Tinggi: | panel dinding air boiler,tabung dinding air boiler |

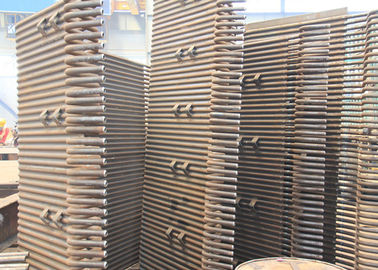

Suku Cadang Boiler Pemulihan Pertukaran Panas Tabung Dinding Air Stainless Steel / Paduan
Deskripsi Produk
Dinding pendingin air adalah bagian pemanas utama ketel. Ini adalah aliran internal air atau uap, di luar panas dari tungku ketel. Ini terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku, di mana media kerja bergerak ke atas dan dipanaskan hingga menguap.
Panel Dinding Air digunakan di Boiler modern untuk mengurangi kehilangan panas karena sifatnya yang kedap gas dan mengurangi biaya isolasi.Kami membuat Panel Dinding Air menggunakan mesin las Fin otomatis ke tabung dan Bender Panel Tabung besar untuk mencapai bentuk panel yang diinginkan yang dapat memiliki Stub Welded to Header.Kami menyediakan Panel dengan bukaan manhole terintegrasi di panel.
Dinding air boiler adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya.Dinding ini membentuk penutup ruang bakar batubara.Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler.
Produsen boiler Grade A biaya rendah perawatan dinding air membran boiler adalah permukaan panas radiasi utama, diatur di dalam ruang boiler dan melanjutkan pertukaran panas langsung dengan api suhu tinggi.Tabung konveksi adalah permukaan panas konveksi dari boiler, disusun antara outlet ruang boiler dan permukaan panas ujung dan melanjutkan pertukaran panas secara langsung dengan asap suhu tinggi.Panel dinding air sistem daur ulang air dan tabung konveksi adalah permukaan panas utama boiler, diameter tabung untuk keduanya Umumnya digunakan tabung streel boiler φ51 ~ 60mm, juga sebagai permintaan.
Spesifikasi
Nama | Panel air membran |
Bahan | Baja karbon, Paduan, Baja tahan karat |
Ukuran tabung | Φ38 - 76 mm, Sesuaikan |
Standar | ISO, ASME |
Model | Bertabur |
Aplikasi | Istallable di sekitar ruang bakar boiler |
Fungsi
1. Dinding pendingin air adalah radiasi panas bersuhu tinggi yang diserap oleh api ruang bahan bakar, yang membuat air yang masuk ke dinding pendingin air menguap menjadi uap jenuh.
2. Lindungi dinding tungku.Dinding pendingin air diletakkan di semua sisi untuk memisahkan ruang bakar dari dinding tungku dan mencegah dinding tungku terbakar.
3. Sederhanakan struktur dinding tungku agar mudah dipasang, dan perhatikan jaringan anti gesekan dan tahan ledakan pada ketel.
4. Dinding tabung berpendingin air dapat menyerap panas radiasi dengan baik, dan intensitas penguapannya adalah 4 kali lipat dari bundel tabung konveksi.Meningkatkan tabung dinding berpendingin air di dalam tungku akan mengurangi jumlah konveksi dan permukaan pemanas.
Layar pendingin air digunakan untuk membedakan dinding pendingin air pipa ringan awal, dinding pendingin air boiler awal adalah pipa vertikal di sekitar tungku, dan dinding pendingin air dikelilingi oleh dinding tungku tebal.Pipa dinding pendingin air dari boiler saat ini memiliki sirip di kedua sisi dan dua sirip pipa yang berdekatan dihubungkan bersama untuk membentuk layar pendingin air, yang didistribusikan di sekitar tungku.
Keuntungan
1. memastikan penyegelan dinding tungku dan mengurangi kebocoran udara di ruang bakar.
2. mewujudkan pendinginan air penuh dari ruang bakar, yang membantu mencegah pembentukan kokas jika terjadi pembakaran yang intensif.
3. kapasitas kecil penyimpanan panas, pemanasan cepat ruang bakar dan pendinginan cepat, dapat mempersingkat waktu pendinginan start dan stop boiler.
4. tepat untuk menggunakan dinding tungku pipa, yang sangat mengurangi beban rangka ketel dan nyaman untuk suspensi.
5. Dibandingkan dengan tabung optik, kapasitas penyerapan panas tabung ditingkatkan.
6. Tingkat pra-kombinasi komponen boiler ditingkatkan, yang nyaman dan mengurangi beban kerja instalasi.
Kontrol kualitas
1. Fabrikasi seluas 200.000 meter persegi
2. 150 Insinyur
3. 600 tukang las berkode
4. 60 Pengawas Berlisensi (instruktur NDT Level-III)
5. Lisensi Kelas-A untuk Desain dan Pembuatan Boiler
6. Sistem Mutu ISO 9001: 2008
7. Sertifikat ASME untuk Power Boiler
8. Otorisasi stempel ASME 'S', 'U' dan NB
Bengkel
