Elemen Pemanas Header Manifold Boiler Dalam Gaya Horizontal Efisien Tinggi

Header Manifold Boiler Horizontal Industri Standar SGS dengan Efisiensi Tinggi

perkenalan produk

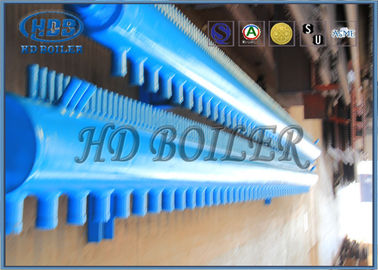

Boiler Manifold Header adalah sejenis tabung untuk mencampur zat kerja boiler dan memastikan pemanasan seragam zat kerja. Dinding tungku boiler industri biasanya terdiri dari deretan tabung (dinding air) bersama-sama, tetapi volume besar boiler, struktur rumit, tidak bisa menjamin bahwa semua media kerja dalam pipa kapasitas penyerapan panas adalah sama, bagian yang berbeda dari penyerapan panas sangat berbeda, memasang header dapat membiarkan setiap media kerja pipa di dalam bertemu di sini, redistribusi ke tingkat berikutnya dalam tabung, sehingga kita dapat mengurangi penyimpangan termal, membuat panas media kerja, aliran pendinginan, boiler, efisiensi termal boiler dioptimalkan untuk ditingkatkan; Selain itu, ukuran, jumlah dan tata letak pipa di bagian atas, tengah dan bawah boiler berbeda.

Pemasangan dan Pengelasan Sambungan Pipa

Secara umum, ada dua jenis sambungan pipa pada badan barel header.Salah satunya adalah sambungan pipa berdiameter besar dengan diameter lebih dari 101,6mm, seperti sambungan pipa lubang tangan dan kursi yang dibuka di dekat penutup ujung header dan sambungan cincin. Yang lainnya adalah sambungan pipa berdiameter kecil dengan diameter kurang dari 101.6mm, yang digunakan untuk pengelasan kombinasi header dan layar tabung economizer, superheater dan reheater. Sejumlah besar sambungan pipa berdiameter kecil yang berdekatan dilas di seluruh panjang laras header, beberapa adalah sambungan pipa pendek dengan panjang kurang dari 300mm, dan ada pula yang merupakan sambungan pipa panjang dengan panjang 300 ~ 1700mm ditekuk menjadi bentuk tertentu.

rincian

• Tekanan dan suhu yang harus ditahan oleh header bergantung pada komponen yang terhubung dengannya.Header yang terhubung ke economizer atau panel dinding air tunduk pada persyaratan material yang lebih ringan daripada header yang terhubung ke superheater atau reheater.
• Tergantung pada suhu dan tekanan header, Vallourec memasok tabung baja karbon ke baja feritik paduan tinggi seperti T/P91 atau T/P92, dengan ukuran mulai dari 88,9 mm hingga 406,4 mm.

Perhatian

Jika ada topi jerami, besi dan lain-lain di header manifold, ketika pembangkit listrik sedang berjalan, mudah menyebabkan kecelakaan boiler stop seperti booster. Jadi kebersihan header harus dikontrol secara ketat.

Kontrol kualitas

1. Laporan perhitungan kekuatan dengan informasi material yang diterapkan.
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan batang las.
3. Laporan inspeksi sinar-X 100% (jahitan las): untuk memastikan kualitas seluruh boiler.
4. Laporan uji hidraulik: memastikan tekanan dan keamanan kerja standar.

informasi perusahaan

• Hua Dong Boiler Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pembuatan boiler.
• Didirikan pada awal 1985-an, memiliki dua basis manufaktur, perusahaan ini mencakup 400.000 dengan aset tetap sebesar USD 110.000.000.Ada 1100 karyawan termasuk 150 teknisi dan 600 tukang las berkode.
• Hua Dong memegang lisensi manufaktur untuk boiler Grade A dan bejana tekan Grade A1&A2 yang dikeluarkan oleh Administrasi Umum Pengawasan Kualitas, Inspeksi dan Karantina Tiongkok;juga memegang perangko "S" dan "U" "NB" yang dikeluarkan oleh American Society of Mechanical Engineers;Sementara itu, Perusahaan ini telah lulus sertifikasi Sistem Manajemen Mutu ISO9001, SO3834, EN12952.
