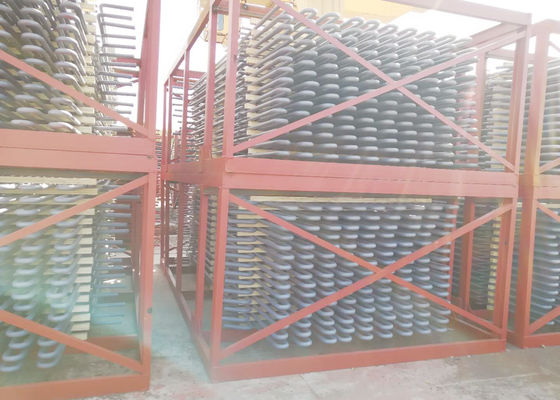

Suku Cadang Boiler Baja Superheater Dan Reheater Penukar Panas Berbahan Bakar Batubara

Suku Cadang Boiler Baja Superheater Dan Reheater Penukar Panas Berbahan Bakar Batubara

Deskripsi Produk

Superheater adalah salah satu bagian terpenting dari boiler yang meningkatkan efisiensi pertukaran panas.

Dalam boiler, peran superheater adalah memanaskan steam jenuh hingga suhu tertentu dari steam lewat jenuh untuk meningkatkan efisiensi pembangkit listrik. Intinya, repeater meningkatkan efisiensi daur ulang pembangkit listrik termal.

Superheater adalah suhu steam di atas titik jenuhnya.

Reheater pada dasarnya adalah superheater yang menyebabkan uap panas berlebih dari turbin bertekanan tinggi, uap yang dipanaskan kembali dikirim ke turbin bertekanan rendah, dengan memanaskan kembali uap antara turbin bertekanan tinggi dan bertekanan rendah, efisiensi listrik dari siklus pembangkit listrik dapat ditingkatkan hingga lebih dari 40 persen. Daur ulang panas digunakan pada boiler besar karena secara ekonomis hanya layak untuk pembangkit listrik besar.

Detail

Superheater

Umumnya 30 ~ 60 mm Jenis aliran superheater yang paling umum adalah tabung serpentine. Ini memiliki kelompok tabung yang lebih intensif, didekorasi dengan suhu gas buang 450 ~ 1000, gas buang erosi vertikal dan lateral. mentransfer panas ke pipa melalui konveksi, dan sebagian panas diserap oleh radiasi. Superheater tipe pelat terdiri dari sejumlah layar tabung, yang disusun di bagian atas tungku atau di outlet, yang merupakan bagian dari radiasi atau Superheater tipe semi-radiasi. Superheater pertama menyerap panas radiasi dari api tungku, sedangkan yang terakhir juga menyerap sebagian panas konveksi. Dalam boiler pembangkit listrik di atas 10 mpa, superheater tipe screen dan tipe serpentine umumnya digunakan untuk meningkatkan penyerapan panas. Superheater yang diaplikasikan pada dinding bagian dalam tungku adalah superheater radiant, yang jarang digunakan Superheater yang dipasang di dinding digunakan pada boiler pembangkit listrik berkapasitas besar untuk membentuk dinding bagian atas tungku dan fl.Gambar menunjukkan pengaturan beberapa superheater. Boiler industri berkapasitas kecil dengan superheater dapat memenuhi persyaratan hanya dengan superheater satu tahap.

Alat pemanas

Tata letak reheater mengikuti tata letak superheater, termasuk konveksi, radiasi, dan semi-radiasi.

Pemanas konveksi memiliki aliran balik, aliran hilir dan aliran campuran, kumparan tunggal, kumparan ganda, multi-kumparan, paralel dan terhuyung-huyung, tipe vertikal dan horizontal, sejajar dengan dinding depan dan tegak lurus dengan dinding depan. yang menyerap panas konveksi.

Radiant reheater mengacu pada radiasi tungku penyerap reheater.

Reheater semi-radiasi (plate superheater) mengacu pada reheater yang menyerap lebih banyak radiasi dari tungku (lebih dari 1/2 dari total panas).

Prinsip pemilihan material reheater sama dengan superheater.Karena uap pemanas ulang lebih rendah dari superheater dalam kapasitas pendinginan, suhu dinding desain umumnya lebih tinggi daripada superheater dengan tingkat suhu yang sama. Tabung logam dari pemanas ulang suhu tinggi umumnya terbuat dari baja paduan (tabung logam yang mengandung lebih dari 5% paduan elemen). Misalnya, 12CrlMoV, baja 102, sa213-t91, sa213-tp304, sa213-tp347, dll.

Perbedaan

Aplikasi

Digunakan untuk memanaskan steam jenuh, suhu steam bisa sampai 900 derajat C.
Peningkatan Kapasitas Superheater untuk Meningkatkan Pembangkit Listrik
