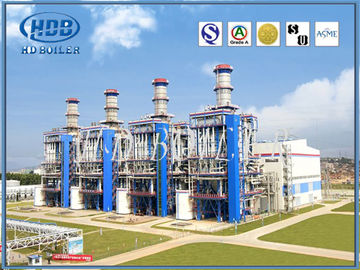

Paduan Painted HRSG Heat Recovery Steam Generator, Heat Recovery Steam Boiler
Detail Produk
| Pemakaian: | Industri dan pembangkit listrik | Tekanan: | Tekanan Rendah / Menengah / Tinggi |
|---|---|---|---|
| Aplikasi: | Pemanasan / Air Panas | Bahan: | Paduan |
| Pengobatan permukaan: | Dilukis | Harga: | Dapat dinegosiasikan |
| Menyoroti |
boiler pemulihan panas limbah,boiler industri dan generator uap pemulihan panas |
||
Deskripsi Produk
Paduan Painted HRSG Heat Recovery Steam Generator, Heat Recovery Steam Boiler
Pengenalan Produk ▷
- Pembangkit uap pemulihan panas HRSG terdiri dari drum, kap bergerak, cerobong mulut tungku, cerobong asap 1 bagian miring, cerobong asap 2 bagian miring, cerobong bagian ujung 1, cerobong bagian ujung 2, palung tabung pengisi (slip makan), moncong oksigen, perangkat segel nitrogen dan steker nitrogen, lubang got, perangkat tekanan dan tekanan diferensial, penyangga dan gantungan buang.
- HRSG dibagi menjadi enam putaran sirkulasi.Setiap loop sirkulasi terdiri dari pipa bawah dan pipa riser.Setiap bagian dari air umpan cerobong dimasukkan dari drum melalui pipa bawah ke header bawah setiap cerobong dan masuk ke setiap permukaan pemanas.Setelah permukaan dipanaskan, uap dibangkitkan ke inlet header, dan kemudian dimasukkan ke dalam drum oleh riser.Setiap cerobong asap memiliki flensa.
Fitur ▷
- Gas buang suhu tinggi yang dilepaskan dari pembakaran berbahan bakar batu bara dikirim ke saluran masuk boiler limbah panas melalui cerobong asap, dan kemudian mengalir melalui penukar panas, evaporator dan economizer, dan akhirnya dibuang ke atmosfer melalui cerobong asap.
- Suhu gas buang umumnya 150-180 ° C, dan gas buang Panas yang dilepaskan oleh suhu dari suhu tinggi ke suhu buang digunakan untuk mengubah air menjadi uap.
- Air umpan boiler pertama-tama masuk ke economizer, dan air menyerap panas di economizer untuk naik ke suhu jenuhnya sedikit lebih rendah dari tekanan steam drum untuk masuk ke drum.Setelah air yang masuk ke drum dicampur dengan air jenuh di dalam drum, pipa yang jatuh di bawah drum masuk ke evaporator untuk menyerap panas dan mulai menghasilkan uap.
- Biasanya hanya sebagian air yang berubah menjadi steam, sehingga steam dan campuran air mengalir di evaporator..Campuran uap-air meninggalkan evaporator dan memasuki drum bagian atas.
- Air dipisahkan oleh peralatan pemisahan uap-air.
- Air jatuh ke tangki air drum dan masuk ke pipa bawah untuk terus menyerap panas.Uap masuk ke superheater dari bagian atas drum dan menyerap panas sehingga uap jenuhnya menjadi uap superheat.
- Berdasarkan tiga tahapan proses produksi steam, terdapat tiga permukaan pemanas yaitu economizer, evaporator dan superheater, jika tidak diperlukan steam lewat jenuh, yang dibutuhkan hanya steam jenuh, dan superheater tidak boleh dipasang.Saat ada uap panas ulang, pemanas ulang bisa ditambahkan.
Prinsip Kerja ▷
- Bahan bakar, gas, dan batu bara dibakar untuk menghasilkan gas buang bersuhu tinggi untuk melepaskan panas.
- Gas buang suhu tinggi memasuki tungku terlebih dahulu, kemudian memasuki perangkat pemulihan panas limbah dari kotak asap depan, kemudian memasuki tabung piroteknik, dan akhirnya memasuki perangkat pemulihan panas limbah di cerobong asap kotak belakang.
- Gas buang menjadi gas buang suhu rendah dan dibuang ke atmosfer melalui cerobong asap.
- Boiler jenis ini sangat hemat energi karena boiler limbah panas sangat meningkatkan pemanfaatan panas yang dikeluarkan oleh pembakaran bahan bakar.
Parameter ▷
| Kapasitas lini produksi semen t / d | 1000 | 2500 | 5.000 | 10000 | |
| Aliran masuk boiler Nm3 / jam | Kiln (depan) | 60.000 | 88000 | 243000 | 472000 |
| Kiln (ekor) | 76000 | 170000 | 328000 | 612000 | |
| Suhu gas masuk boiler ℃ | Kiln (depan) | 370 | 360 | 380 | 390 |
| Kiln (ekor) | 360 | 320 ~ 360 | 330 | 330 | |
| Nilai penguapan t / jam | Kiln (depan) | 5.8 | 7.25 | 24 | 50 |
| Kiln (ekor) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
| Nilai tekanan uap Mpa | Kiln (depan) | 1.25 | 1.25 | 1.25 | 1.25 |
| Kiln (ekor) | 1.25 | 1.25 | 1.25 | 1.25 | |
| Suhu uap terukur ℃ | Kiln (depan) | 340 | 330 | 350 | 360 |
| Kiln (ekor) | 340 | 300 ~ 340 | 310 | 310 | |
| Struktur boiler | Kiln (depan) | Vertikal | Vertikal | Vertikal | Vertikal |
| Kiln (ekor) | Vertikal | Vertikal dan Horizontal | Vertikal dan Horizontal | Vertikal | |
Profil perusahaan ▷
- Hua Dong Boiler Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pembuatan boiler.Didirikan pada awal tahun 1985, memiliki dua basis manufaktur, perusahaan ini mencakup 400.000 ㎡ dengan aset tetap sebesar USD 110.000.000.Ada 1.100 karyawan termasuk 150 teknisi dan 600 tukang las berkode.
- Boiler "Hua Dong" termasuk Boiler Utilitas, Boiler HRSG, boiler berbahan bakar batubara, berbahan bakar minyak (gas), berbahan bakar batubara-air-bubur dan ketel uap / air panas berbahan bakar sampah, ketel pembawa panas organik, dll., Dan Boiler suku cadang (Economizer, tabung bersirip, Header, Steam drum, Superheater, Panel dinding air, Preheater udara, pemisah siklon, dll., Yang banyak digunakan dalam pembangkit listrik, suplai panas, teknik kimia, tekstil, makanan, kertas, pembangunan jalan , industri pengerjaan plastik, karet dan kayu.
- Hua Dong memegang lisensi manufaktur untuk boiler Grade A dan bejana tekan Grade A1 & A2 yang dikeluarkan oleh Administrasi Umum China untuk Pengawasan Kualitas, Inspeksi dan Karantina;juga memegang perangko "S" dan "U" "NB" yang dikeluarkan oleh American Society of Mechanical Engineers;Sementara itu, Perusahaan ini telah lulus sertifikasi Sistem Manajemen Mutu ISO9001, SO3834, EN12952.
