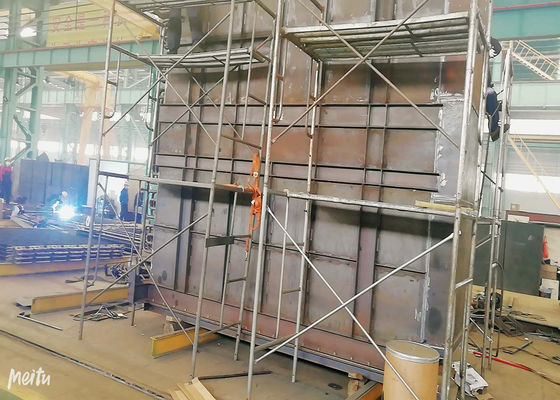

Economiser Kapal Tekanan Baja Karbon Vertikal Dalam Boiler Untuk Penggunaan Pembangkit Listrik

Penghemat boiler adalah alat penukar panas dengan tabung bersirip yang memanaskan cairan, terkadang air, hingga terkadang tidak melebihi fungsi mendidih dari cairan.Kami dapat memproduksi tiga jenis penghemat ketel, penghemat tabung telanjang, penghemat tabung bersirip H dan penghemat tabung bersirip spiral.Economizer tabung bersirip-H adalah economizer penukar panas efisien tinggi yang terdiri dari tabung bersirip-H.
Dibandingkan dengan penghemat tabung telanjang, penghemat tabung bersirip H dapat memperbesar area pertukaran panas dan mengurangi jumlah tabung.Ini juga dapat meningkatkan area aliran gas buang untuk mengurangi kecepatan dan abrasi aliran gas buang.

Prinsip kerja BoIler Economizer

Boiler economizer adalah jenis alat penukar kalor untuk memanaskan air umpan dengan menggunakan panas gas buang.Gas buang yang keluar dari tabung di luar adalah aliran silang atas dan bawah yang menggosok bundel tabung, meneruskan panas ke dinding tabung.Air mengalir dari bawah ke atas, dan menyerap panas dari dinding tabung, dan suhunya semakin tinggi.Cara ini tidak hanya dapat melawan perpindahan panas untuk menghemat konsumsi logam, tetapi juga baik untuk aliran air / uap dan pembuangan serta mengurangi korosi.Satu lagi, cara ini bekerja dengan baik untuk pembersihan debu.

Asal mula penggunaan economizers adalah memanaskan air umpan menggunakan panas pembuang gas buang sehingga dapat menurunkan suhu buang dan meningkatkan efisiensi boiler, menghemat konsumsi bahan bakar, begitulah nama economizer.Jika menggunakan economizers boiler, air umpan sudah dipanaskan di sini sebelum masuk ke permukaan pemanas evaporasi, sehingga panas yang terserap pada permukaan pemanas evaporasi serta area pemanasan pasti berkurang.Penghemat boiler ditempatkan berlawanan arah.Suhu rata-rata fluida kerja lebih rendah daripada suhu air bersuburan, dan menerapkan aliran wajib untuk menciptakan kondisi untuk aplikasi dinding tipis dan tabung berdiameter kecil.Seluruh strukturnya juga sangat rapat.Dengan demikian, perbedaan suhu perpindahan panas dan koefisien perpindahan panas lebih tinggi dibandingkan dengan ikatan tabung evaporasi konveksi yang memiliki kisaran suhu asap yang sama.Penghemat boiler untuk menggantikan bundel tabung evaporasi konveksi dapat mengurangi konsumsi logam dalam jumlah besar.Lebih jauh lagi, air umpan yang dipanaskan masuk ke steam drum, dengan cara ini dapat menurunkan perbedaan suhu antara air dan dinding steam drum, dan pada akhirnya menurunkan tekanan termal dari steam drum.Karena alasan di atas, sekarang economizer adalah bagian terpenting dari boiler.Jadi kita bisa memadukan fungsi economizers seperti di bawah ini:

1. Penghematan bahan bakar: economizers ditempatkan di bagian belakang boiler.Cara ini dapat menurunkan suhu asap dan gas, sehingga dapat menghemat bahan bakar.

2. meningkatkan kondisi kerja drum uap: karena economizers, suhu air umpan meningkat saat memasuki drum uap.Ini mengurangi perbedaan suhu antara air umpan dan dinding drum uap serta tekanan termal drum uap, sehingga meningkatkan kondisi kerja drum uap dan meningkatkan masa pakai.

3. mengurangi biaya pembuatan boiler: untuk air umpan dipanaskan di economizers boiler.Penggunaan suku cadang suhu rendah sebagai penghemat boiler untuk menggantikan beberapa panel dinding air suhu tinggi yang berharga tinggi mengurangi biaya pembuatan boiler.

Jika menurut bahan, economizers dapat dibagi menjadi economizer tabung baja dan economizers besi.Saat ini, sebagian besar boiler volume besar dan menengah banyak menggunakan economizer berbahan tabung baja, karena memiliki kekuatan tinggi dan kemampuan kerja yang andal, serta mampu menahan benturan, sedangkan memiliki kinerja perpindahan panas yang baik, struktur kecil dan biaya rendah.Satu titik lemah adalah ketahanan korosi yang buruk, tetapi sekarang air umpan boiler modern diperlakukan dengan ketat, sehingga masalahnya hampir terpecahkan.

Jika menurut perpanjangan pemanasan fluida kerja, economizers dapat dibagi menjadi jenis non-boiling dan boiling.

1. Penghemat air mendidih: suhu air saluran keluar tidak hanya dapat mencapai suhu surnatured, tetapi juga dapat membuat air menguap, proporsinya sekitar 10-15% dari total air umpan, tidak lebih dari 20% jika terjadi banyak hambatan aliran yang disebabkan ke fluida kerja.

2. Economizers non-boiling: suhu outlet 20-25 derajat lebih rendah dari titik didih di bawah tekanan yang diberikan.

Sebagian besar boiler bertekanan sedang menggunakan economizer tipe perebusan.Hal ini karena kalor laten penguapan air dalam boiler bertekanan sedang tinggi, dan kalor air yang dipanaskan sedikit.Oleh karena itu, diperlukan pengiriman air untuk diuapkan di economizer boiler untuk mencegah pembakaran yang tidak stabil di funaces dan mencegah peningkatan konsumsi logam di permukaan pemanas sebagai superheater yang disebabkan oleh suhu gas buang keluar yang terlalu rendah.Selain itu, dapat membantu memainkan peran para penghemat energi.

Boiler bertekanan super tinggi kebanyakan menggunakan economizers tipe non-mendidih.Hal ini dikarenakan pada saat tekanan semakin tinggi maka panas laten penguapan berkurang, sedangkan panas dari air yang dipanaskan semakin banyak, sehingga perlu dilakukan pengiriman air untuk dipanaskan pada water wall panel untuk mencegah terjadinya slagging pada panel water wall. permukaan pemanas dari saluran keluar tungku dan bagian dalam tungku yang disebabkan oleh suhu yang terlalu tinggi dalam tungku dan gas buang keluar.Jadi biasanya boiler bertekanan super tinggi menggunakan economizers tipe non-boiling.

Faktor utama untuk mempertimbangkan jenis economizer yang merupakan parameter boiler.Ketika parameter boiler berbeda maka rasio penyerapan panas yang dibutuhkan dalam tiga tahap untuk memanaskan fluida kerja membuat perbedaan.Jadi pengaturan yang sesuai dari tiga permukaan pemanas perlu diubah juga.Untuk unit besar dengan parameter tinggi, penyerapan panas evaporatifnya lebih sedikit, sedangkan penyerapan panas air dengan pemanasan, penyerapan panas uap dengan pemanasan ulang, penyerapan panas dengan pemanasan ulang cukup besar.Jadi, tipe economizers non-boiling adalah tipe utama untuk boiler unit bertekanan tinggi.

Kontrol kualitas

1. Laporan uji dampak dan perhitungan kekuatan dengan informasi material terapan.

2. Laporan 100% NDT (inspeksi non-destruktif) pelat baja, tabung dan elektroda

3. Laporan pemeriksaan uji X-ray, γ-ray dan cairan penetran (lapisan las): untuk memastikan kualitas seluruh boiler

4. Laporan uji hidrolik: memastikan tekanan dan keamanan kerja standar
