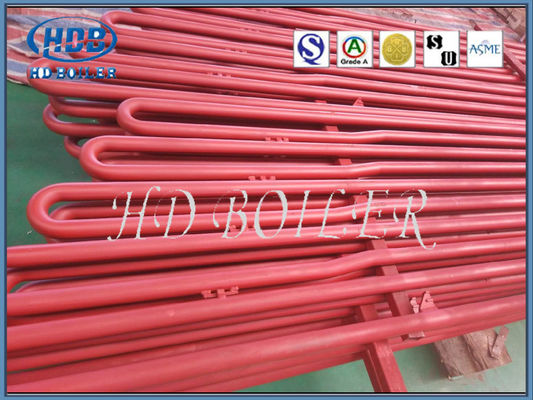

Reheater Efisien Tinggi Dalam Penukar Panas Pembangkit Listrik Tenaga Panas Standar ASME
Deskripsi Produk
Superheater adalah salah satu bagian terpenting dari boiler yang meningkatkan efisiensi pertukaran panas.
Dalam boiler, peran superheater adalah memanaskan steam jenuh hingga suhu tertentu dari steam lewat jenuh untuk meningkatkan efisiensi pembangkit listrik. Intinya, repeater meningkatkan efisiensi daur ulang pembangkit listrik termal.
Superheater adalah suhu steam di atas titik jenuhnya.
Reheater pada dasarnya adalah superheater yang menyebabkan uap panas berlebih dari turbin bertekanan tinggi, uap yang dipanaskan kembali dikirim ke turbin bertekanan rendah, dengan memanaskan kembali uap antara turbin bertekanan tinggi dan bertekanan rendah. , efisiensi kelistrikan siklus pembangkit listrik dapat ditingkatkan hingga lebih dari 40 persen. Daur ulang panas digunakan pada boiler besar karena secara ekonomis hanya layak pada pembangkit listrik besar.
Detail
Superheater
Umumnya 30 ~ 60 mm Jenis aliran superheater yang paling umum adalah tabung serpentine. Ini memiliki kelompok tabung yang lebih intensif, menghias di 450 ~ 1000 cerobong suhu gas buang, gas buang erosi vertikal dan lateral. Gas buang terutama mentransfer panas ke pipa melalui konveksi, dan sebagian panas diserap oleh radiasi. Superheater tipe pelat terdiri dari sejumlah layar tabung, yang disusun di bagian atas tungku atau di outlet, yang merupakan bagian dari radiasi atau Superheater tipe semi-radiasi. Superheater pertama menyerap panas radiasi dari api tungku, sedangkan yang terakhir juga menyerap sebagian panas konveksi. Dalam boiler pembangkit listrik di atas 10 mpa, superheater tipe screen dan tipe serpentine umumnya digunakan untuk meningkatkan penyerapan panas. Superheater yang diaplikasikan pada dinding bagian dalam tungku adalah superheater radiant, yang jarang digunakan Superheater yang dipasang di dinding digunakan pada boiler pembangkit listrik berkapasitas besar untuk membentuk dinding bagian atas tungku dan fl.Gambar menunjukkan pengaturan beberapa superheater. Boiler industri berkapasitas kecil dengan superheater dapat memenuhi persyaratan hanya dengan superheater satu tahap.
Alat pemanas
Tata letak reheater mengikuti tata letak superheater, termasuk konveksi, radiasi, dan semi-radiasi.
Pemanas konveksi memiliki aliran balik, aliran hilir dan aliran campuran, kumparan tunggal, kumparan ganda, multi-kumparan, paralel dan terhuyung-huyung, tipe vertikal dan horizontal, sejajar dengan dinding depan dan tegak lurus dengan dinding depan. yang menyerap panas konveksi.
Radiant reheater mengacu pada radiasi tungku penyerap reheater.
Reheater semi-radiasi (plate superheater) mengacu pada reheater yang menyerap lebih banyak radiasi dari tungku (lebih dari 1/2 dari total panas).
Prinsip pemilihan material reheater sama dengan superheater.Karena uap pemanas ulang lebih rendah dari superheater dalam kapasitas pendinginan, suhu dinding desain umumnya lebih tinggi daripada superheater dengan tingkat suhu yang sama. Tabung logam dari pemanas ulang suhu tinggi umumnya terbuat dari baja paduan (tabung logam yang mengandung lebih dari 5% paduan elemen). Misalnya, 12CrlMoV, baja 102, sa213-t91, sa213-tp304, sa213-tp347, dll.
Perbedaan
| Tipe | Keuntungan | Kekurangan | Metode pendukung |
| Tipe liontin | 1. Tegaskan dukungan struktural | 1. Penyumbatan aliran oleh steam yang terkondensasi 2. Perlu restart secara perlahan untuk membersihkan air yang terakumulasi di bagian bawah. | didukung dari atas |
| Tipe terbalik | 1. Drainase yang tepat dari steam yang terkondensasi | 1. Kurangnya kekakuan struktural, terutama pada aliran gas berkecepatan tinggi | Didukung dari bawah |
| Tipe horizontal |
1. Drainase yang tepat 2. Kekakuan struktural yang baik. |
1. Mereka tidak melihat flam secara langsung sehingga mereka kebanyakan dari tipe konvektif | Biasanya didukung di saluran gas vertikal yang sejajar dengan tungku utama. |
Aplikasi
Digunakan untuk memanaskan steam jenuh, suhu steam bisa sampai 900 derajat C.
Peningkatan Kapasitas Superheater untuk Meningkatkan Pembangkit Listrik
