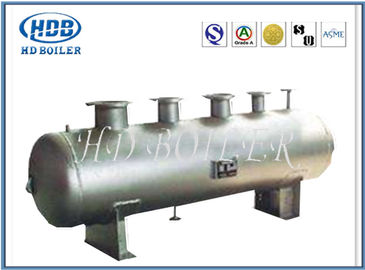

Boiler Uap Berbahan Bakar Batubara Horizontal Drum Tunggal, Boiler Uap Biomassa

Deskripsi Produk

Drum adalah bejana tekan silinder yang digunakan pada boiler pipa air untuk pemisahan uap dan air serta pemurnian uap, membentuk loop sirkulasi air dan air pot tali.Fungsi utamanya adalah menerima air dari economizer, memisahkan uap dari air dan memasok air ke loop sirkulasi, dan mengangkut uap jenuh ke superheater.Ada sejumlah air di dalam drum, yang memiliki penghematan panas dan material tertentu.Ketika kondisi kerja berubah, kecepatan perubahan tekanan uap bisa diperlambat.Ketika suplai air dan beban tidak terkoordinasi dalam waktu singkat, ini memainkan peran penyangga.Drum dilengkapi dengan perangkat internal untuk pemisahan uap-air, pembersihan uap, pengobatan pot, dan pembuangan limbah berkelanjutan untuk memastikan kualitas uap, seperti yang ditunjukkan pada gambar.

Drum adalah komponen bantalan tekanan dinding tebal yang paling besar dan mahal di boiler.Drum tidak hanya tahan tekanan internal yang tinggi, tetapi juga menghasilkan tekanan termal karena fluktuasi suhu dinding yang disebabkan oleh perubahan kondisi operasi.Oleh karena itu, kondisi kerja yang buruk, diperlukan pengawasan kondisi operasi yang efektif.

Prosedur kerja

1. Campuran uap dan air yang berasal dari water wall masuk ke dalam drum melalui pipa hisap bagian atas dari drum.Sepanjang jalur annular sempit yang dibentuk oleh dinding bagian dalam drum dan arc liner, campuran air-uap dapat ditransfer secara seragam ke dinding bagian dalam drum pada laju aliran yang sesuai, sehingga mengatasi kesulitan perbedaan suhu yang berlebihan antara dinding atas dan bawah drum selama start-up dan shutdown boiler dan memungkinkan start-up yang lebih cepat.

2. Campuran uap-air yang memasuki drum memasuki pemisah siklon air-uap, dan menggunakan inersia untuk mengubah arah aliran untuk memisahkan campuran uap-air, yang merupakan pemisahan pertama dari campuran uap-air.

3. Uap yang dipisahkan masih mengandung banyak air.Ini memasuki pemisah pelat bergelombang dari bagian atas pemisah.Uap dengan beberapa tetesan air mengalir melalui celah-celah antara pelat bergelombang, dan lapisan air terbentuk di dinding logam untuk mengalir ke bawah.

4. Steam setelah pemisahan sekunder akhirnya dibersihkan dengan steam, dan pemisahan gravitasi dilakukan dengan menggunakan selisih massa jenis air, yaitu pemisahan ketiga.

5. Setelah tiga pemisahan, uap memenuhi standar kualitas uap, dan mengarah ke pemanas super pelat dari pipa uap jenuh di bagian atas drum.

Struktur dan material

Kondisi kerja drum sangat kompleks dan konsekuensi kecelakaan serius.Penting untuk secara ketat mengontrol komposisi kimia, sifat mekanik dan kualitas pengelasan dan pemrosesan bahan yang digunakan dalam drum, dan untuk melewati serangkaian pengujian ketat.Silinder terdiri dari badan silinder dan kepala.

1. Silinder: mengacu pada bagian silinder dari drum.Diameter dan panjang bagian dalam terkait dengan mode sirkulasi, kapasitas ketel, parameter uap, dan struktur peralatan bagian dalam.Steam drum biasanya digulung pada mesin reel multi-roll.Dinding drum boiler bertekanan subkritis terlalu tebal untuk ditekan pada mesin press raksasa.

2. Head: boiler bertekanan subkritis biasanya berbentuk setengah bola, boiler bertekanan tinggi dan bertekanan sangat tinggi bersifat ellipsoidal, boiler bertekanan sedang berbentuk ellipsoidal yang relatif datar, dengan lubang di kepala untuk pemasangan dan pemeliharaan perangkat internal.Kepala ditekan pada pengepres hidrolik atau pengepres oli.

Perusahaan kita

HD Boiler didirikan pada tahun 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (diperdagangkan sebagai HD Boiler), adalah produsen industri profesional, memproduksi boiler utilitas, boiler industri, boiler HRSG dan semua jenis bagian boiler, seperti panel waterwall, economizers , pemanas awal udara, pemanas super, header, tabung sirip spiral, tabung sirip H, pipa panas, dll. Boiler HD terletak di Taman Industri Dong Lai, pinggiran timur Kota Gang Zhang Jia.Lokasi pabrik adalah sekitar 150km Expressway ke Shanghai Port atau 60km State Road ke Suzhou atau Wuxi, dengan transportasi yang meluas ke segala arah dengan mudah dan cepat.
