Bagian boiler Steam Manifold, header Distribusi steam, Manifold boiler CFB
Detail Produk
| Bahan: | 15CrMoG / 12Cr1MoVG | Nama: | Pipa Steam Boiler Header |
|---|---|---|---|
| Pemakaian: | Industri / Pembangkit Listrik, pembangkit listrik | Struktur: | Tabung Api, Horisontal |
| Jenis Sirkulasi: | Sirkulasi Alami | Pelabuhan Ekspor: | Shanghai |
| Menyoroti |
Header Manifold Steam Boiler,Header Distribusi Manifold Boiler,Header Manifold Boiler CFB |
||
Deskripsi Produk
Bagian boiler Steam Manifold, header Distribusi steam, Manifold boiler CFB
Gambaran umum
Boiler terbuat dari boiler yang menahan air untuk menghasilkan uap dan boiler yang menghasilkan panas dengan cara pembakaran.Untuk mentransfer energi panas dari pembakaran ke air di dalam boiler, harus ada area perpindahan panas yang cukup.Untuk memperluas area perpindahan panas, boiler dikembangkan menjadi boiler tabung untuk menambah area perpindahan panas.
Air dalam bungkusan ini harus terus bersirkulasi dan menyerap energi panas serta memisahkan uap ke bagian atas boks (tabung), dan air mengalir ke bagian bawah boks (tabung), dan disalurkan ke masing-masing bundel untuk terus diserap. panas di tungku.Kami menyebut header boiler kotak perakitan atas dan bawah (tabung).
Detail
Header bukan merupakan komponen independen, tetapi merupakan bagian dari water wall, economizer, super-heater dan komponen lainnya yaitu header water wall, header economizer, header superheater.Fungsi header adalah untuk mengumpulkan atau mendistribusikan uap dan fluida kerja air, mengurangi pipa pengangkutan dan sambungan zat kerja, dan mengurangi jumlah lubang pada drum, yang kondusif untuk meningkatkan kinerja keselamatan drum.Bagian bawah dinding air dekat jeruji di kedua sisi dinding tungku mencegah kokas di kedua sisi jeruji, sehingga disebut kotak tahan kokas.

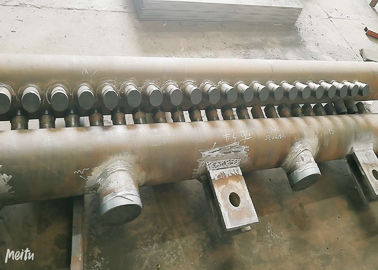

Header sebenarnya adalah tabung berdiameter tebal yang dihubungkan dengan banyak pipa permukaan pemanas.Itu terbuat dari pipa baja mulus dan kepala datar yang dilas (tutup ujung) di kedua ujungnya.Ada banyak lubang di dalam kotak untuk mengelas atau memperluas pipa.Kedua ujung tabung economizer dan tabung superheater dihubungkan ke header, dan ujung bawah dinding air dihubungkan ke header.Ujung atas dapat dihubungkan ke tajuk, dan beberapa pipa dapat ditarik dari kepala ke drum, atau ujung atas dari tabung dinding air dapat langsung dihubungkan ke drum.
- Perlakuan panas header
Tungku perlakuan panas skala besar digunakan untuk memasok header untuk perlakuan panas integral, yang memastikan untuk memenuhi persyaratan perlakuan panas header dengan sangat baik.
Uji tekanan hidrolik header
Suhu udara sekitar saat menjalani uji tekanan hidrolik tidak kurang dari 5 derajat, dan suhu air lebih tinggi dari titik embun dan suhu transisi getas dari bahan benda kerja yang diuji, tetapi tidak lebih tinggi dari 70 derajat.Suhu baja karbon yang direkomendasikan adalah 21-40 derajat, dan baja paduan adalah 30-50 derajat.Setelah uji tekanan hidrolik, air di dalam benda kerja dikuras, kemudian permukaan luar benda kerja dikeringkan dengan udara bertekanan, lalu bagian dalam benda kerja dihembuskan oleh udara bertekanan untuk memastikan tidak ada air yang terkumpul di dalamnya. header.
Kebersihan batin tajuk
Jika ada topi jerami, potongan besi dan puing-puing lainnya di header, sangat mudah menyebabkan ledakan tabung dan kecelakaan pemadaman lainnya saat pembangkit listrik sedang berjalan.Oleh karena itu, kebersihan header harus dikontrol dengan ketat.Setelah mengebor lubang di header, topi jerami dan gerinda di dinding bagian dalam lubang tabung harus dibersihkan dengan pemotong penggilingan angin R internal, dan puing-puing di dalam header harus dibersihkan tepat waktu.Saat mengisi dan mengelas, usahakan untuk tidak menjatuhkan serba-serbi di dalam header.Saat mengisi dan chamfer setelah tekanan hidrolik, tutupi sambungan tabung lainnya untuk mencegah serpihan besi jatuh. Pada pembersihan akhir sebelum meninggalkan pabrik, setiap sambungan pipa diperiksa dengan tali kawat untuk mencegah benda asing menghalangi sambungan pipa.Metode hembusan udara terkompresi digunakan untuk membersihkan puing-puing di dalam badan silinder.Endoskopi digunakan untuk memeriksa bagian dalam setiap sambungan pipa dan header untuk memastikan kebersihan internal setiap header dapat memenuhi persyaratan.
Sorotan Produk
