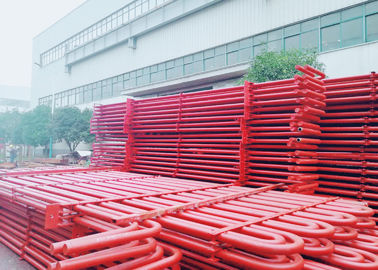

Superheater Stainless / Carbon Steel Dan Reheater Untuk Boiler Batubara Sirkulasi Alami

Detail

• Superheating meningkatkan efisiensi keseluruhan serta menghindari terlalu banyak kondensasi pada tahap terakhir turbin yang menghindari erosi blade.

• Panas dari gas pembakaran dari tungku digunakan untuk menghilangkan uap air dari uap dan memanaskan uap secara berlebihan.

• Super-heater biasanya memiliki beberapa sirkuit tabung yang paralel dengan satu atau lebih tikungan balik, yang terhubung di antara header.

• Panas dari gas panas ke uap di surperheater ditransfer pada suhu tinggi.

• Oleh karena itu bagian promary dari superheater diatur dalam aliran berlawanan dan bagian sekunder dalam aliran paralel untuk mengurangi tekanan suhu dinding tabung.

Karakteristik kerja

Untuk meningkatkan efisiensi termal, tekanan steam lewat jenuh telah dinaikkan dari tekanan sangat tinggi menjadi tekanan subkritis dan superkritis.Tetapi dibatasi oleh kinerja logam, suhu uap superheater dan reheater dipertahankan dalam 540-555 derajat.

Karena yang mengalir melalui tabung superheater dan reheater adalah steam suhu tinggi, koefisien perpindahan panas konvektif dari dinding tabung ke steam cukup kecil, dan kinerja perpindahan panas buruk, kapasitas pendinginan steam ke dinding tabung rendah.Sedangkan untuk memastikan perbedaan temperatur yang wajar dari perpindahan panas, biasanya superheater dan reheater ditempatkan pada area yang temperatur asapnya tinggi, dan temperatur kerja dinding tabung agak tinggi, sehingga lingkungan kerja superhearters dan reheater cukup buruk.Terutama reheater, karena tekanan steam yang dipanaskan kembali rendah, dan kapasitasnya untuk mendinginkan tabung lebih buruk, sehingga bagaimana memastikan logam tabung dapat bekerja dengan aman dalam jangka panjang merupakan masalah penting dalam desain dan pengoperasian superheater dan reheater.Diagram 4-1 mencantumkan batas atas suhu yang diizinkan untuk logam umum yang digunakan dalam boiler.Untuk menghindari penggunaan baja paduan tingkat yang lebih tinggi, dalam hal desain superheater dan reheater, tabung logam bekas hampir mendekati batas suhu saat bekerja.Kali ini, jika ada kenaikan suhu 10-20 derajat, yang juga mengurangi banyak tekanan yang diijinkan.Oleh karena itu, perhatian harus diberikan untuk desain dan pengoperasian superheater dan reheater dalam aspek-aspek di bawah ini:

1. untuk memastikan suhu uap stabil saat dijalankan.Variasi suhu steam tidak boleh lebih dari + 5- -10 derajat;

2. Diperlukan metode yang andal untuk menyesuaikan suhu untuk superheater dan reheater saat kondisi operasi berubah ke beberapa tingkat untuk mempertahankan suhu steam terukur.

3. untuk meminimalkan penyimpangan termal antara tabung paralel.

Uap masuk reheater adalah uap keluar dari silinder tekanan tinggi turbin uap, tekanannya sekitar 20% dari uap utama, yang temperaturnya sedikit lebih tinggi dari suhu surnatured, dan dengan demikian meningkatkan konsumsi uap dan panas.Misalnya, resistansi sistem pemanasan ulang ditingkatkan 1kg / cm2, konsumsi uap turbin uap meningkat 0,3%.Untuk mengurangi hambatan aliran steam di reheater dan meningkatkan efisiensi sistem termal, reheater biasanya menggunakan laju aliran massa kecil, tetapi sementara itu memperburuk kondisi pendinginan dinding tabung reheater.Oleh karena itu, perancangan sistem reheating membutuhkan kemudahan untuk menurunkan hambatan aliran.

Aplikasi

digunakan untuk memanaskan uap jenuh, suhu uap bisa sampai 900 derajat C.

Peningkatan Kapasitas Superheater untuk Meningkatkan Pembangkit Listrik

Kirimi kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang diperlukan, dll. Kami akan merancangnya sesuai dengan itu.
