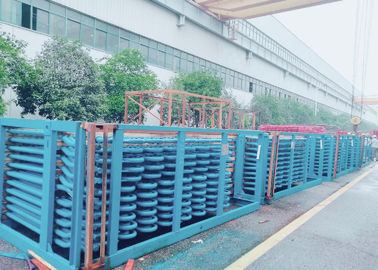

ASME Standard Carbon Steel Boiler Superheater Tube Coil untuk Boiler

Coil Tabung Superheater Baja Karbon untuk Penukar Panas Sistem Boiler di Pembangkit Listrik

Detail

Untuk boiler di pembangkit listrik besar, superheater dan reheater adalah bagian yang diperlukan, untuk sebagian besar, mereka telah meningkatkan keselamatan dan ekonomi boiler.Superheater adalah permukaan pemanas yang memanaskan steam utama dari suhu surnatured ke suhu superheated terukur, dan reheater adalah permukaan pemanas yang memanaskan exaust dari silinder tekanan tinggi turbin uap ke suhu tertentu. jenis batubara berubah, itu untuk menyesuaikan mereka untuk memastikan suhu outlet pada tingkat pengenal -10- + 5 derajat.

Untuk boiler besar di pembangkit listrik, superheater dan reheater menyumbang proporsi besar dalam total permukaan pemanas, mereka harus diatur di area di mana asap bersuhu lebih tinggi.Untuk meningkatkan efisiensi sirkulasi termal di pembangkit listrik, diperlukan peningkatan parameter asli untuk uap secara bertahap, peningkatan tekanan uap memerlukan peningkatan suhu yang sesuai untuk uap superheated, atau kelembaban knalpot tahap besar turbin uap akan terlalu tinggi, yang akan mempengaruhi keamanannya.Dengan demikian, steam yang mengalir melalui superheater dan reheater merupakan steam yang bersuhu tinggi, kinerja perpindahan panasnya cukup buruk, yang menentukan suhu dinding tabung dari superheater dan reheater tinggi.

Karakteristik kerja superheater dan reheater:

Untuk meningkatkan efisiensi termal, tekanan steam lewat jenuh telah dinaikkan dari tekanan sangat tinggi menjadi tekanan subkritis dan superkritis.Tetapi dibatasi oleh kinerja logam, suhu uap superheater dan reheater dipertahankan dalam 540-555 derajat.

Karena yang mengalir melalui tabung superheater dan reheater adalah steam suhu tinggi, koefisien perpindahan panas konvektif dari dinding tabung ke steam cukup kecil, dan kinerja perpindahan panas buruk, kapasitas pendinginan steam ke dinding tabung rendah.Sedangkan untuk memastikan perbedaan temperatur yang wajar dari perpindahan panas, biasanya superheater dan reheater ditempatkan pada area yang temperatur asapnya tinggi, dan temperatur kerja dinding tabung agak tinggi, sehingga lingkungan kerja superhearters dan reheater cukup buruk.Terutama reheater, karena tekanan steam yang dipanaskan kembali rendah, dan kapasitasnya untuk mendinginkan tabung lebih buruk, sehingga bagaimana memastikan logam tabung dapat bekerja dengan aman dalam jangka panjang merupakan masalah penting dalam desain dan pengoperasian superheater dan reheater.Diagram 4-1 mencantumkan batas atas suhu yang diizinkan untuk logam umum yang digunakan dalam boiler.Untuk menghindari penggunaan baja paduan tingkat yang lebih tinggi, dalam hal desain superheater dan reheater, tabung logam bekas hampir mendekati batas suhu saat bekerja.Kali ini, jika ada kenaikan suhu 10-20 derajat, yang juga mengurangi banyak tekanan yang diijinkan.Oleh karena itu, perhatian harus diberikan untuk desain dan pengoperasian superheater dan reheater dalam aspek-aspek di bawah ini:

1. untuk memastikan suhu uap stabil saat dijalankan.Variasi suhu steam tidak boleh lebih dari + 5- -10 derajat;

2. Diperlukan metode yang andal untuk menyesuaikan suhu untuk superheater dan reheater saat kondisi operasi berubah ke beberapa tingkat untuk mempertahankan suhu steam terukur.

3. untuk meminimalkan penyimpangan termal antara tabung paralel.
