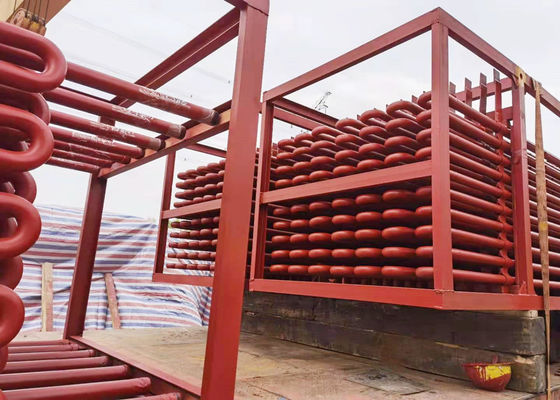

Superheater Baja Seamless Baja Karbon Standar ASME untuk Boiler CFB

Superheater Baja Seamless Baja Karbon Standar ASME untuk Boiler CFB

Pengaturan, spesifikasi dan material Superheater:

Pengaturan dan spesifikasi:
Boiler memiliki superheater tinggi dan rendah, HS disusun dalam saluran gas buang setelah pemisah siklon, dan LS disusun pada poros vertikal ujung belakang.Uap jenuh dimasukkan ke dalam tajuk penutup langit-langit oleh delapan tabung penghubung uap jenuh φ108 × 5 pada drum, dan kemudian ke superheater suhu rendah melalui tabung φ 42 × 4.0, setelah dipanaskan oleh LS, masuk ke desuperheater untuk menyesuaikan suhu, dan kemudian masuk ke HS melalui delapan tabung φ108 × 5, dan dikirim ke turbin uap melalui katup uap utama setelah masuk ke header outlet SH.
Superheater LT mengadopsi pengaturan contranatant dan superheater HT adalah pengaturan hilir.Pengumpulan dan distribusi steam mengadopsi cara arah lebar untuk meningkatkan ketidakseragaman aliran steam dan mencegah kumparan lokal menjadi super panas karena defleksi steam.

Bahan:
Untuk memastikan keselamatan operasi, pemanas super LT menggunakan tabung baja seamless SA210 Gr.A1, dan superheater HT menggunakan tabung baja seamless SA213 T22 paduan rendah.

Parameter teknis:
