Economiser ASME Dalam Penggunaan Industri Boiler Oil / Hot Water Heat Exchanger

Economiser ASME Dalam Penggunaan Industri Boiler Oil / Hot Water Heat Exchanger

Economizer tabung bersirip tipe-H adalah economizer pertukaran panas efisiensi tinggi yang dirakit oleh tabung bersirip tipe-H (juga dikenal sebagai tabung bersirip tipe-H, tabung bersirip, tabung kupu-kupu).

1, bentuk struktur: bentuk dasarnya adalah "H" dan ganda "H" tipe, disusun dalam garis.

2, karakteristik kinerja

1) Mengganti economizer tabung telanjang dengan economizer tabung bersirip tipe-H dapat meningkatkan area pertukaran panas dan mengurangi jumlah tabung yang diatur, sehingga meningkatkan penampang aliran gas buang, mengurangi kecepatan gas buang dan mengurangi keausan.Karena laju keausan pipa sebanding dengan daya 3,33 dari laju aliran gas buang, jika kecepatan gas buang dikurangi dari 9 m / s menjadi 7 m / s, laju keausan akan berkurang menjadi 43% dari aslinya. satu.Pada saat yang sama, percobaan menunjukkan bahwa tabung bersirip itu sendiri berfungsi untuk memusatkan fly ash ke tengah baris tabung, sehingga economizer tabung bersirip memiliki fungsi untuk mengurangi keausan pada struktur.

2) tabung bersirip tipe-H dapat dibuat menjadi tabung bersirip tipe "ganda-H" tabung ganda.Strukturnya kaku dan dapat digunakan dalam kasus baris tabung panjang.

3) Economizer tabung bersirip tipe-H diatur secara berurutan.Sirip tipe-H membagi ruang menjadi beberapa area kecil, yang dapat menyamakan aliran aliran udara dan sangat mengurangi keausan.

4) Sirip tipe H memiliki efek hembusan jelaga terbaik karena pembentukan saluran lurus di kedua sisi.

5) ruangnya kompak, berat keseluruhan sangat berkurang, dan biaya berkurang.

6) Penghematan energi dan konsumsi daya yang lebih sedikit: Economizer untuk unit pembangkit dapat mengurangi setidaknya dua pertiga dari kehilangan panas gas buang dari generator, dan hanya mengonsumsi 2-4 kW daya per ton uap.

7) Operasi dan pemeliharaan sederhana;Penghematan tenaga kerja: Economizer dirakit dan diproduksi secara keseluruhan, dengan lebih sedikit bagian yang bergerak, struktur sederhana dan pemasangan yang mudah.Tingkat otomatisasi tinggi, pengoperasian dan pemeliharaannya sederhana, dan operator dapat dikurangi.

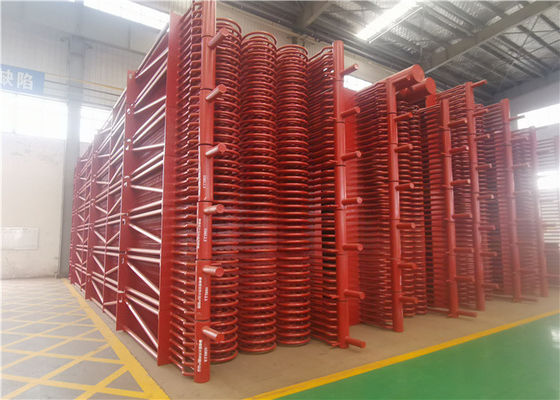

Struktur Bahan Economizer Tabung Bersirip Boiler H.

Terdiri dari tabung sirip H yang serius, header saluran masuk dan keluar, tikungan, bingkai dan alat bantu lainnya.

Karakteristik Economizer Tabung Bersirip Boiler H.

1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, tambah juga area penampang aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat menjadi tabung sirip tipe H ganda, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H diatur sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek tiupan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya pembuatan.

Spesifikasi

Keuntungan

1. Ketahanan aus yang sangat baik

Keausan ini terutama disebabkan oleh dampak dan efek pemotongan partikel abu-abu pada pipa.Keausan paling parah terjadi di sekitar pipa pada level 30 derajat.Jika S1 / d = S2 / d = 2, jumlah keausan di sini adalah 3 kali dari nilai rata-rata.

Karena perubahan arah aliran udara, baris kedua mengalami keausan paling parah.Jika S1 / d = S2 / d = 2, baris kedua dua kali lebih banyak dari keausan baris pertama, dan keausan baris berikutnya umumnya 30% hingga 40% lebih tinggi dari baris pertama.

Susunan baris pertama sama dengan susunan baris pertama dalam sekuens. Dalam kondisi yang sama, keausan maksimum bundel tabung longitudinal adalah 3-4 kali lebih kecil dari keausan bundel tabung terhuyung-huyung.

Kecepatan abrasi pipa berbanding lurus dengan koefisien non-keseragaman kecepatan gas buang KV3.33, dan berbanding lurus dengan koefisien non-keseragaman konsentrasi abu terbang Ku.

Economizer tabung bersirip bentuk-h disusun secara berurutan.Sirip berbentuk h membagi ruang menjadi beberapa area kecil dan memiliki efek aliran seragam pada aliran udara.Dibandingkan dengan pengekonom tabung optik, pengekonom sirip spiral dan pengekonom sirip longitudinal dengan pengaturan terhuyung-huyung, masa pakai 3-4 kali lebih tinggi dalam kondisi lain.

Peredam sisi gas buang melindungi bagian tikungan.

2. Mengurangi akumulasi debu

Pembentukan abu terjadi di bagian belakang dan sisi angin pipa, mudah untuk mengikis pipa karena disarrangement, dan lebih sedikit debu yang terkumpul di bagian belakang, sedangkan untuk susunan pipa secara berurutan, karena aliran udara tidak mudah untuk disiram Di bagian belakang pipa, ada lebih banyak abu yang terkumpul dalam susunan pipa secara berurutan daripada di kolom yang salah.

Sirip tipe-h dilas di kedua sisi pipa, yang tidak menumpuk abu, sementara aliran udara mengalir lurus, arah aliran udara tidak berubah, dan sirip tidak menumpuk abu.

Celah 4-10 tersisa di tengah sirip tipe-h, yang dapat memandu aliran udara untuk menyapu sirip pipa untuk menumpuk debu.

Karena Sudut spiral sirip memandu arah aliran, akumulasi abu dari tabung sirip lebih serius, dan economizer yang tidak membentuk abu lepas tidak dapat digunakan. Operasi lapangan menunjukkan bahwa tabung sirip berbentuk h tidak menumpuk abu , sedangkan sirip spiral serius.

Tabung sirip longitudinal dibentuk oleh aliran udara di sepanjang sirip saat sirip dilas pada permukaan dan belakang abu yang terakumulasi. Beberapa area rentan terhadap penumpukan debu.

Sirip berbentuk h, yang membentuk saluran lurus di kedua sisi, memiliki efek hembusan terbaik.

3. Ruang kompak dan biaya rendah

Set pipa jauh lebih kompak dan mengurangi ketinggian asap ekor dengan baik.

Berat total berkurang drastis dan beban sistem suspensi berkurang.

Mengurangi biaya economizer dan boiler integral.

4. Mengurangi tahanan lateral asap

Mengurangi biaya operasi dan investasi kipas yang diinduksi.

5. Mengurangi sambungan las dan meningkatkan keandalan.
