Tempat asal: | Jiangsu, Cina |
Nama merek: | HD Boiler |
Sertifikasi: | ASME, SGS, TUV, ISO9001, Grade A |
Nomor model: | HDBSD001 |
Kuantitas min Order: | 5 set |
---|---|
Harga: | USD6000 to USD8000per ton |
Kemasan rincian: | pengepakan layak laut untuk mengekspor dengan bundel |
Waktu pengiriman: | 60-85 hari setelah mendapatkan uang muka atau L / C |
Syarat-syarat pembayaran: | <html xmlns="http://www.w3.org/1999/xhtml"> <head> <script>document.title=' |
Menyediakan kemampuan: | Sekitar 500 ton per bulan |
Gaya: | Horisontal | Pemakaian: | Industri, Industri / Pembangkit Listrik, Pemanas |
---|---|---|---|
Keluaran: | Air Panas / Uap | Bahan: | baja karbon, baja tahan karat, baja paduan dan baja ND |
Bahan bakar: | Dipecat dari batu bara | Tekanan: | Tekanan Tinggi / Rendah |
Cahaya Tinggi: | Drum Boiler Baja ASME,Drum Boiler Berbahan Bakar Batubara CFB,drum boiler di pembangkit listrik termal |

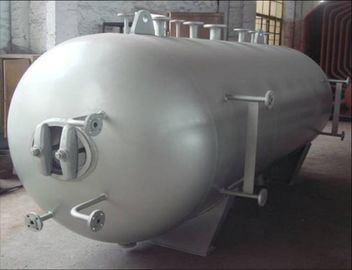

Drum Boiler Baja Uap Pemanas Umur Panjang
Deskripsi Produk
Konsep drum mengacu pada penurunan atau kenaikan tekanan yang disebabkan oleh sirkulasi air.Dapat juga dipahami bahwa drum adalah perubahan tekanan yang dibentuk oleh fusi gas dan air.Molekul udara dan air pada tekanan batas akan meningkatkan kenaikan tekanan gas, mengakibatkan molekul pengumpul tekanan yang dihasilkan setelah tekanan tinggi mencapai nilai tertentu.Dalam dunia industri, drum tank merupakan peralatan industri yang dapat menahan tekanan udara dan tekanan ketinggian air yang dihasilkan oleh drum.
Steam drum adalah komponen tekanan terpenting dalam boiler sirkulasi alami.Ini terutama digunakan dalam boiler subkritis bertekanan sedang dan bertekanan tinggi dalam pembangkit listrik.
Drum adalah bejana tekan silinder yang digunakan pada boiler pipa air untuk pemisahan uap dan air serta pemurnian uap, membentuk loop sirkulasi air dan air pot tali.Fungsi utamanya adalah menerima air dari economizer, memisahkan uap dari air dan memasok air ke loop sirkulasi, dan mengangkut uap jenuh ke superheater.Ada sejumlah air di dalam drum, yang memiliki penghematan panas dan material tertentu.Ketika kondisi kerja berubah, kecepatan perubahan tekanan uap bisa diperlambat.Ketika suplai air dan beban tidak terkoordinasi dalam waktu singkat, ini memainkan peran penyangga.Drum dilengkapi dengan perangkat internal untuk pemisahan uap-air, pembersihan uap, pengobatan pot, dan pembuangan limbah berkelanjutan untuk memastikan kualitas uap, seperti yang ditunjukkan pada gambar.
Drum adalah komponen bantalan tekanan dinding tebal yang paling besar dan mahal di boiler.Drum tidak hanya tahan tekanan internal yang tinggi, tetapi juga menghasilkan tekanan termal karena fluktuasi suhu dinding yang disebabkan oleh perubahan kondisi operasi.Oleh karena itu, kondisi kerja yang buruk, diperlukan pengawasan kondisi operasi yang efektif.
Prosedur kerja
1. Campuran uap dan air yang berasal dari water wall masuk ke dalam drum melalui pipa hisap bagian atas dari drum.Sepanjang jalur annular sempit yang dibentuk oleh dinding bagian dalam drum dan arc liner, campuran air-uap dapat ditransfer secara seragam ke dinding bagian dalam drum pada laju aliran yang sesuai, sehingga mengatasi kesulitan perbedaan suhu yang berlebihan antara dinding atas dan bawah drum selama start-up dan shutdown boiler dan memungkinkan start-up yang lebih cepat.
2. Campuran uap-air yang memasuki drum memasuki pemisah siklon air-uap, dan menggunakan inersia untuk mengubah arah aliran untuk memisahkan campuran uap-air, yang merupakan pemisahan pertama dari campuran uap-air.
3. Uap yang dipisahkan masih mengandung banyak air.Ini memasuki pemisah pelat bergelombang dari bagian atas pemisah.Uap dengan beberapa tetesan air mengalir melalui celah-celah antara pelat bergelombang, dan lapisan air terbentuk di dinding logam untuk mengalir ke bawah.
4. Steam setelah pemisahan sekunder akhirnya dibersihkan dengan steam, dan pemisahan gravitasi dilakukan dengan menggunakan selisih massa jenis air, yaitu pemisahan ketiga.
5. Setelah tiga pemisahan, uap memenuhi standar kualitas uap, dan mengarah ke pemanas super pelat dari pipa uap jenuh di bagian atas drum.
Sirkulasi air
1. Biasanya ada koeksistensi uap dan air di dalam drum uap.Di bawah tekanan tertentu, suhu uap air di dalam drum juga berbeda (mengacu pada tabel karakteristik pelarutan air, yaitu suhu saturasi pengenal di bawah tekanan pengenal).Jika dalam keadaan jenuh, maka suhu air sama dengan suhu steam.
2. Sirkulasi air dalam drum adalah siklus panas konvektif (kecuali radiasi panas dari dinding luar drum dan perpindahan panas langsung dari pipa asap atau dinding luar).Panas ditukar dalam proses bergerak ke atas karena ringannya air panas.Setelah sejumlah panas tercapai, sebagian air diubah menjadi gas.
Fungsi
Ada fungsi utama dari steam drum sebagai berikut:
1. Ini adalah persimpangan hub dari tiga proses pemanasan medium yang bekerja, penguapan dan pemanasan berlebih untuk memastikan sirkulasi air boiler yang normal.
2. Di dalam, terdapat pemisah uap-air dan alat penghembus terus menerus untuk memastikan kualitas uap boiler.
3. Memiliki jumlah air tertentu, memiliki kapasitas penyimpanan panas tertentu, meringankan kecepatan perubahan tekanan uap.
4. Drum dilengkapi dengan pengukur tekanan, pengukur ketinggian air, air pembuangan kecelakaan, katup pengaman, dan peralatan lain untuk memastikan pengoperasian ketel yang aman.
Nama Produk | Drum uap boiler |
Bahan | Baja Paduan |
Dimensi | Sebagai persyaratan |
Fungsi | Perangkat pemisah uap |
HD Boiler didirikan pada tahun 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (diperdagangkan sebagai HD Boiler), adalah produsen industri profesional, memproduksi boiler utilitas, boiler industri, boiler HRSG dan semua jenis bagian boiler, seperti panel waterwall, economizers , pemanas awal udara, pemanas super, header, tabung sirip spiral, tabung sirip H, pipa panas, dll. Boiler HD terletak di Taman Industri Dong Lai, pinggiran timur Kota Gang Zhang Jia.Lokasi pabrik adalah sekitar 150km Expressway ke Shanghai Port atau 60km State Road ke Suzhou atau Wuxi, dengan transportasi yang meluas ke segala arah dengan mudah dan cepat.
