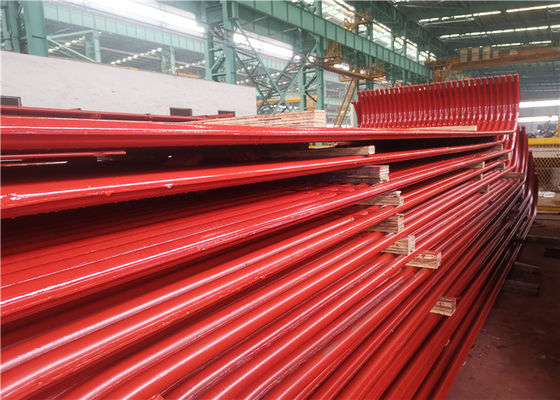

Sirkulasi Alami CFB Boiler Water Wall Panel Struktur Kedap Udara
Detail Produk
| Bahan: | Baja karbon, baja tahan karat | Aplikasi: | Pembangkit Listrik dan Industri |
|---|---|---|---|
| Nama: | Tembok Air Boiler | Jaminan: | 3 tahun |
| Jenis Sirkulasi: | Sirkulasi Alami | Sedang mengemas: | Kemasan Standar untuk Ekspor |
| Menyoroti |
Panel Dinding Air Boiler CFB,membran Boiler CFB,Panel Dinding Air Sirkulasi Alami |
||
Deskripsi Produk
Sirkulasi Alam CFB Boiler Water Wall Panel Struktur Kedap Udara
pengantar
Bahan dinding air umumnya terbuat dari baja karbon.Ketika tekanan boiler di atas 14 MPa, baja paduan juga digunakan sebagian.Diameter luar pipa: boiler sirkulasi alami umumnya menggunakan 51 ~ 83 mm;beberapa boiler sirkulasi paksa dan boiler arus searah umumnya menggunakan 22 ~ 60 mm.Dinding air boiler DC tidak harus tegak seperti boiler sirkulasi alami, dan juga dapat dikelilingi secara horizontal atau dalam bentuk lain.Ketika parameternya tinggi, terutama pada boiler arus searah, untuk mencegah penurunan perpindahan panas di area beban panas tinggi tungku, tabung berulir internal sering digunakan atau spoiler dipasang di dalam tabung.
Permukaan pemanas evaporatif yang terdiri dari sejumlah pipa paralel yang diletakkan di dinding bagian dalam perapian boiler.Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di tungku, menghasilkan uap atau air panas di dalam tabung, dan mengurangi suhu dinding tungku, dan melindungi dinding tungku.Dalam boiler kapasitas besar, suhu nyala di tungku sangat tinggi, dan intensitas radiasi panas sangat besar.40 ~ 50% atau lebih panas dalam boiler diserap oleh dinding air.Kecuali untuk beberapa boiler berkapasitas kecil, dinding air adalah permukaan pemanas evaporatif utama dalam boiler tabung air modern.Dinding air dibagi menjadi jenis tabung cahaya dan jenis membran sesuai dengan strukturnya.Light tube water wall terdiri dari pipa baja boiler biasa (Gbr. 1 light tube water wall).Semakin dekat susunan pipa, semakin baik efek perlindungan dinding tungku.Dinding tungku secara ekstensif terbuat dari refraktori cahaya dan bahan insulasi.Bahan-bahan ini dapat dibangun ke dalam dinding tungku, atau diletakkan di dinding berpendingin air untuk menjadi dinding tungku berbentuk tabung agar mudah dipasang.
Dinding Air Membran
Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding peletakan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.
Bahan dan diameter pipa untuk boiler bertekanan sedang, tinggi dan ultra-tinggi, dalam kondisi sirkulasi air normal, dinding pipa dapat didinginkan dengan baik, pipa baja karbon dapat dipilih.Untuk boiler tekanan sub kritis dan super kritis, karena penurunan perpindahan panas dan suhu menengah yang tinggi (terutama ketika parameter super kritis tercapai), seringkali perlu menggunakan tabung berulir internal (alur spiral multi-kepala di bagian dalam). dinding tabung, struktur khas yang ditunjukkan pada Gambar. 2) atau tabung baja paduan Cr-Mo.Untuk dinding air membran, maks.Suhu dan tekanan sirip juga harus diperiksa.Diameter luar tabung dinding air boiler sirkulasi alami umumnya 42-76mm, boiler sirkulasi terkontrol tekanan sub-kritis adalah 42-51mm, dan boiler sekali pakai adalah 22-42mm.
Poin kuat dari dinding air membran
(1) Pastikan penyegelan dinding tungku dan kurangi kebocoran udara di ruang bakar.
(2) Terwujudnya pendinginan air penuh di ruang bakar bermanfaat untuk mencegah kokas dalam kondisi pembakaran intensif.
(3) Waktu pendinginan start-up dan shutdown boiler dapat dipersingkat karena kapasitas penyimpanan panasnya yang kecil, kenaikan suhu yang cepat, dan pendinginan yang cepat di ruang bakar.
(4) Dinding tungku peletakan pipa cocok, yang sangat mengurangi beban rangka boiler dan nyaman untuk suspensi dan pengangkatan.
(5) Dibandingkan dengan jenis tabung telanjang, kapasitas penyerapan panas tabung ditingkatkan.
(6) Ini meningkatkan tingkat per-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja pemasangan.
Tambahan
| 1 | Panel dinding air digunakan dalam boiler pemulihan Limbah Panas. |
| 2 | Kami memproduksi panel dinding Air, ini dibuat dari tabung baja karbon untuk gambar dan spesifikasi pelanggan. |
| 3 | Perhatian khusus diberikan untuk ovalitas dan penipisan pada bagian yang bengkok, selama fabrikasi. |
| 4 | Kami memproduksi dan memasok rangkaian lengkap Panel Waterwall. |
| 5 | Tabung yang ditawarkan oleh kami dikenal tahan terhadap tekanan internal yang besar karena potongan bahan sirip yang terus-menerus dililitkan secara spiral pada tabung. |
| 6 | Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas. |
| 7 | Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga dapat menurunkan suhu di dalam ruang. |
Aplikasi
| 1 | Perlindungan lingkungan hemat energi pemasok cina dinding air membran untuk boiler CFB adalah dinding membran yang terbuat dari tabung yang dilas bersama dengan atau tanpa strip logam di antaranya. |
| 2 | Dinding-dinding ini membentuk selungkup ruang bakar batubara. |
| 3 | Tabung dinding air juga disebut sebagai bagian evaporator;mereka mengandung air sebagian besar dalam bentuk cair yang secara bertahap menguap saat naik di boiler. |
Catatan
| 1 | Kontrol penetrasi las untuk memenuhi persyaratan perpindahan mekanis dan panas Kontrol deformasi hingga toleransi yang dapat diterima. |
| 2 | Panel secara rutin memerlukan pelurusan di bengkel setelah pengelasan dan perlakuan panas, pertanyaan yang harus dijawab adalah dapatkah toko memenuhi toleransi dimensi yang diperlukan untuk pemasangan di lokasi yang berhasil? |
| 3 | Dapatkah prosedur penanganan toko yang ada digunakan sebagaimana adanya tanpa menambahkan kontrol berlebihan yang akan menambah biaya dan jadwal. |
| 4 | Pentingnya pemanasan awal dan pemeliharaannya melalui proses pengelasan dapat menyebabkan sejumlah masalah penanganan dan pemrosesan toko yang secara substansial akan meningkatkan biaya. |
