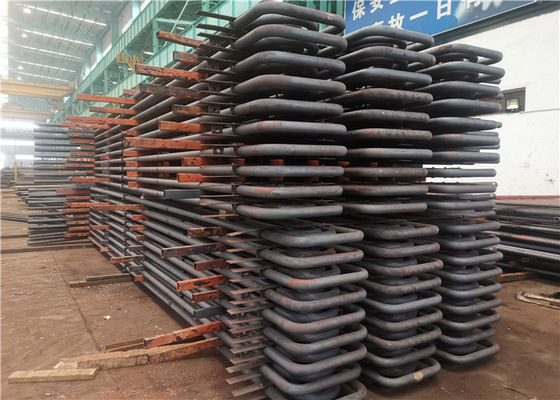

ASME Standard Alloy Steel Superheater Coil Untuk Pembangkit Listrik Batubara

ASME Standard Carbon / Alloy Steel Boiler Superheater Coil Untuk Pembangkit Listrik Tenaga Batubara Ultra-Supercritical

Pengenalan Superheater Coil

Keuntungan utama menggunakan superheater adalah berkurangnya konsumsi bahan bakar dan air tetapi ada harga yang harus dibayar dalam peningkatan biaya perawatan.Dalam kebanyakan kasus, manfaatnya melebihi biayanya dan superheater digunakan secara luas.

Superheater adalah alat yang digunakan untuk mengubah uap jenuh atau uap basah menjadi uap panas berlebih atau uap kering.Steam superheated digunakan dalam turbin uap untuk pembangkit listrik, mesin uap, dan dalam proses seperti reformasi uap.Ada tiga jenis superheater: radiasi, konveksi, dan pembakaran terpisah.Superheater dapat bervariasi ukurannya dari beberapa puluh kaki hingga beberapa ratus kaki (beberapa meter hingga beberapa ratus meter).

Jenis

1. Radiant superheater ditempatkan langsung di radiant zone ruang bakar dekat dinding air untuk menyerap panas melalui radiasi.
2. Superheater konveksi terletak di zona konvektif tungku biasanya di depan economizer (di jalur gas buang panas).Ini juga disebut superheater primer.
3. Superheater yang dibakar terpisah adalah superheater yang ditempatkan di luar boiler utama, yang memiliki sistem pembakaran tersendiri.Desain superheater ini menggabungkan burner tambahan di area pipa superheater.Superheater jenis ini jarang sekali digunakan, karena efisiensi yang buruk dan kualitas steam yang tidak lebih baik dari jenis superheater lainnya.

Superheater dan reheater dirancang khusus untuk meningkatkan suhu steam jenuh dan membantu mengontrol suhu keluaran steam.Mereka adalah penukar panas satu fase sederhana dengan uap yang mengalir di dalam dan gas buang yang lewat di luar, umumnya dalam aliran silang.Superheater dan reheater sering kali dibagi menjadi beberapa bagian untuk membantu mengontrol suhu uap dan mengoptimalkan pemulihan panas, dan permukaan pemanasnya dapat diatur baik secara horizontal maupun vertikal.Desain fisik dan lokasi permukaan bergantung pada suhu saluran keluar yang diinginkan, penyerapan panas, karakteristik abu bahan bakar, dan peralatan pembersih.Komponen utama biasanya dibuat dari paduan baja, karena superheater dan reheater dioperasikan pada suhu tinggi.

Salah satu perbedaan utama antara superheater dan reheater adalah tekanan uap.Tekanan outlet superheater di subcritical drum boiler, misalnya, sebesar 18,6 MPa, sedangkan tekanan outlet reheater hanya 4,0 MPa.Ketika boiler superkritis dioperasikan pada beban normal, permukaan pemanas reheater dan superheater harus dinaikkan untuk memenuhi kebutuhan panas untuk superheating, yaitu lebih dari 50% dari total panas steam.Panas yang diserap oleh superheater pada prinsipnya dalam bentuk radiasi ketika temperatur steam lewat jenuh dikontrol oleh rasio aliran air tungku terhadap masukan bahan bakar.Ketika dinding berpendingin air bekerja di bawah tekanan superkritis, suhu media kerja di dalam pipa tidak meningkat dengan penyerapan panas dan tidak ada batas keadaan termodinamika yang jelas.Jika suhu gas buang saluran keluar dikontrol oleh penyerapan panas oleh dinding berpendingin air, persyaratan desain jelas tidak dapat dipenuhi.
Untuk mengatasi masalah permukaan pemanas yang terlalu kecil, superheater biasanya ditempatkan di atas atau di dekat tungku, menciptakan sistem superheater dengan perpindahan panas radiasi dan konveksi dalam boiler superkritis.Karakteristik perpindahan panas dari superheater radiasi memungkinkan peningkatan laju pemanfaatan panas radiasi.
Pada tekanan rendah, steam memiliki kemampuan pendinginan yang buruk: untuk mengatasi hal ini, reheater biasanya ditempatkan setelah superheater dimana suhu gas buang relatif rendah dan pada prinsipnya bergantung pada perpindahan panas konveksi.Temperatur dikurangi secara bertahap dari outlet tungku ke bagian belakang boiler, sedangkan volume gas dikurangi tanpa kebocoran udara.Untuk meningkatkan transfer konvektif pada jalur konvektif, superheater dan reheater ditempatkan dekat dengan economizer di jalur gas buang dengan suhu yang relatif rendah.

Kumparan Superheater
