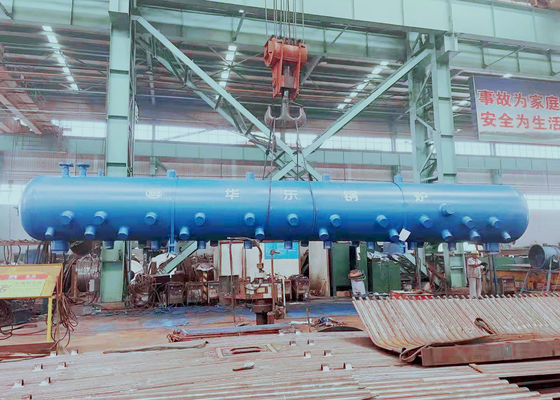

Ketebalan 32mm ASME Standard Water Tube Boiler Steam Drum

Bagian Boiler Steam Drum Terbuat dari Baja Karbon untuk Pabrik Gula dalam Standar ASME

Definisi

Drum uap adalah fitur standar boiler pipa-air.Ini adalah reservoir air / uap di ujung atas tabung air.Drum menyimpan uap yang dihasilkan dalam tabung air dan bertindak sebagai pemisah fase untuk campuran uap/air.Perbedaan densitas antara air panas dan dingin membantu akumulasi "panas"-air/dan uap-jenuh ke dalam drum-uap.

Drum uap boiler adalah bejana tekan terpenting dalam boiler industri untuk menyimpan air panas dan uap.Dalam sistem pipa boiler industri, tidak semua air panas dapat sepenuhnya diuapkan menjadi uap, melainkan campuran uap dan air panas.Karena air panas jenuh membutuhkan lebih banyak panas untuk diubah menjadi uap, drum uap boiler adalah peralatan yang diperlukan.Steam drum memisahkan air panas dan uap, dimana campuran masih mengalir kembali untuk dipanaskan kembali melalui down comer.

Klasifikasi

Detail pemisahan uap-air

Pemisahan uap-air primer menghilangkan hampir semua uap dari air sehingga sangat sedikit uap yang disirkulasikan kembali dari dasar drum menuju tabung yang dipanaskan melalui sambungan keluar (downcomer).

Pada pemisahan sekunder, uap dilewatkan melalui tahap sekunder pemisah atau elemen scrubber (biasanya pelat paralel bergelombang yang berjarak dekat) untuk pembuangan tetesan air akhir.Uap kemudian habis melalui berbagai port.

Aksesoris

Komponen utama dalam sistem boiler adalah boiler feedwater heater, deaerator, boiler, feed pump, economizer, boiler, superheater, attemperator, sistem steam, kondensor dan pompa kondensat.Selain itu ada set kontrol untuk memantau aliran air dan uap, aliran bahan bakar, aliran udara dan penambahan perlakuan kimia.

Kontrol kualitas

1. Laporan uji dampak dan perhitungan Kekuatan dengan informasi bahan yang diterapkan.

2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan elektroda

3. Laporan inspeksi uji penetran sinar-X, -ray dan cair (jahitan las): untuk memastikan kualitas seluruh boiler

4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar
